Снятие
36. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
37. Откройте дверь багажного отделения и снимите багажную полку.
38. Снимите пылевлагозащитное уплотнение с края проема двери багажного отделения и с задней кромки проема двери.
39. Выверните четыре винта, крепящие панель нижней обивки проема двери к задней панели (рис. 11.153).

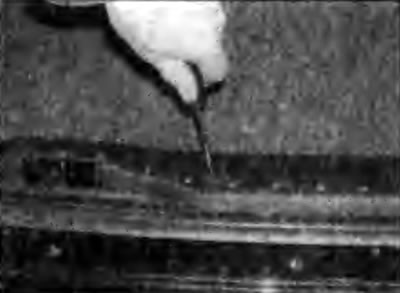

Рис. 11.153. Выворачивание винта крепления нижней обивки проема двери к задней панели - модели Estate
40. Потянув, отсоедините зажимы верхней боковой обивки багажного отделения и снимите ее с автомобиля (рис. 11.154).

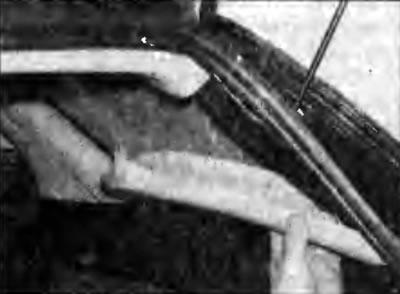

Рис. 11.154. Снятие верхней боковой обивки багажного отделения - модели Estate
41. Снимите крышку, затем выверните верхний болт крепления ремня заднего сидения, при этом отметьте расположение шайб и прокладок (рис. 11.155).

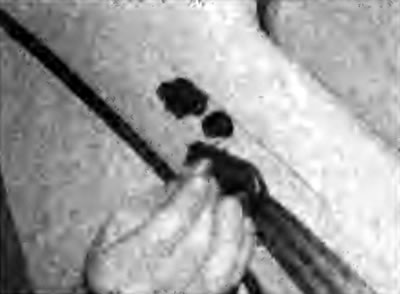

Рис. 11.155. Выворачивание верхнего болта крепления ремня заднего сидения - модели Estate
42. Выверните верхние и нижние винты крепления обивки арки колеса (рис. 11.156-11.158).

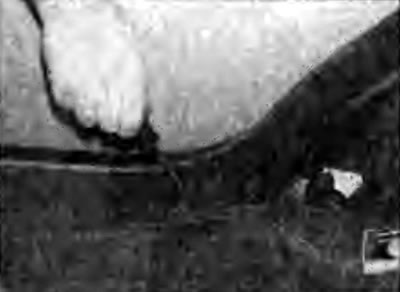

Рис. 11.156. Расположение нижнего винта крепления обивки арки колеса - модели Estate | Рис. 11.157. Расположение верхнего переднего винта крепления обивки арки колеса - модели Estate |

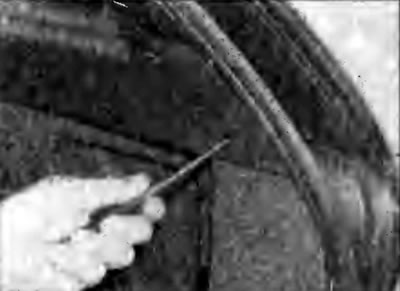

Рис. 11.158. Расположение верхнего заднего винта крепления обивки арки колеса - модели Estate
43. Отсоедините фиксаторы обивки арки колеса и снимите ее с автомобиля.
44. Освободите из зажимов опору полки багажного отделения и отсоедините разъем от дополнительной розетки (рис. 11.159, 11.160). Освободите оставшиеся зажимы и снимите опору полки с автомобиля.

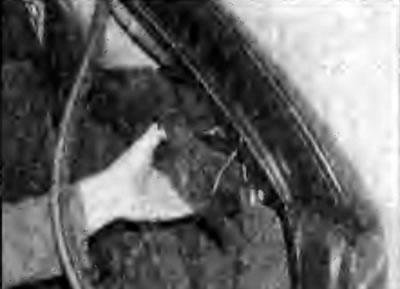

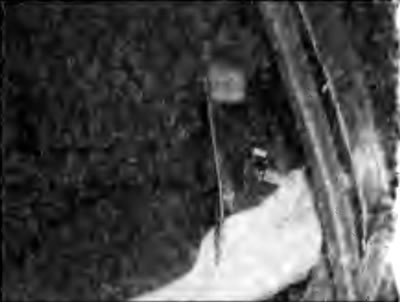

Рис. 11.159. Освобождение из зажимов опоры полки багажного отделения - модели Estate | Рис. 11.160. Отсоединение разъема о дополнительной розетки - модели Estate |
45. Отверткой отсоедините зажимы верхней боковой обивки багажного отделения и снимите ее с автомобиля (рис 11.161, 11.162).

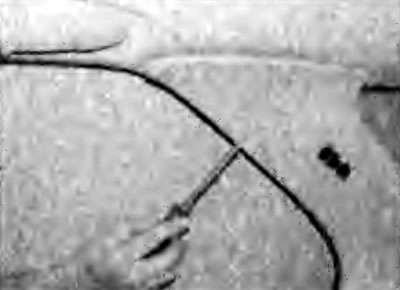

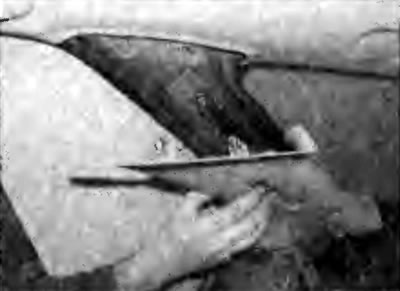

Рис. 11.161. Отсоединение зажимов верхней боковой обивки багажного отделения - модели Estate | Рис. 11.162. Снятие верхней боковой обивки багажного отделения - модели Estate |
46. Выверните болт крепления ремешка к задней части крыла и снимите ремешок (рис. 11.163).

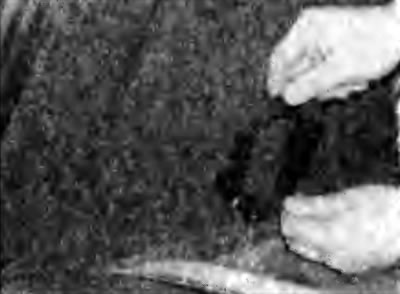

Рис. 11.163. Снятие ремешка с заднее части обивки багажного отделения -модели Estate
47. Снимите крышку на крючке крепления ремешка, выверните винт и снимите крючок.
48. Поднимите обивку пола багажного отделения и снимите боковую обивку багажного отделения (рис. 11.164).

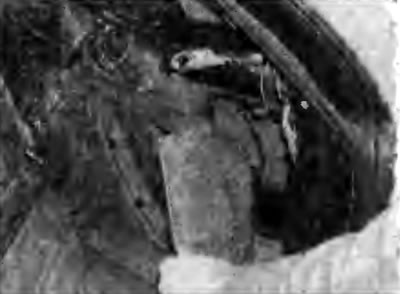

Рис. 11.164. Снятие боковой обивки багажного отделения - модели Estate
Установка
49. Установка проводится в последовательности, обратной снятию.
