Детали установки панелей внутренней обивки дверей автомобиля
1 - Треугольная панель отделки опоры дверного зеркала; 2 - Кронштейн опоры дверного зеркала; 3 - Верхний резиновый уплотнитель; 4 - Фиксатор; 5 - Подушка; 6 - Панель обивки; 7 - Сборки переключателей электропривода стеклоподъемников; 8 - Нижний резиновый уплотнитель; 9 - Верхняя панель обивки; 10 - Боковая секция верхней панели обивки; 11 - Нижняя панель обивки
Передние двери

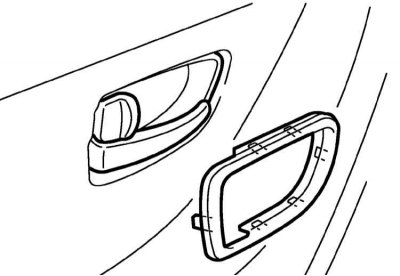

1. Снимите панель облицовки внутренней ручки двери, - для отпускания верхнего фиксатора панель следует оттянуть на себя, нижнего - отжать вниз.

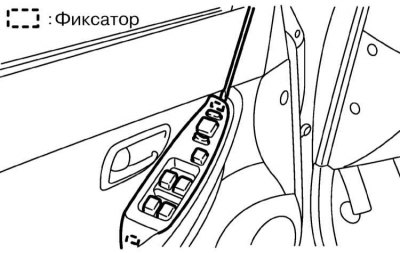

2. Отпустите два фиксатора и высвободите панель переключателей электропривода стеклоподъемников/наружных зеркал заднего вида из дверного подлокотника.
3. Отсоедините электропроводку и снимите панель переключателей.

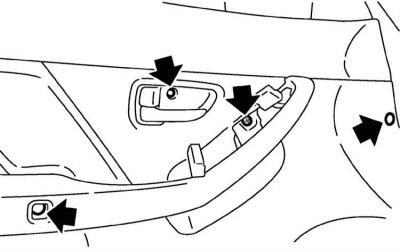

4. Выверните три крепежных винта и отпустите передний фиксатор крепления панели внутренней обивки.
5. Снимите треугольную панель внутренней отделки опоры дверного зеркала заднего вида.

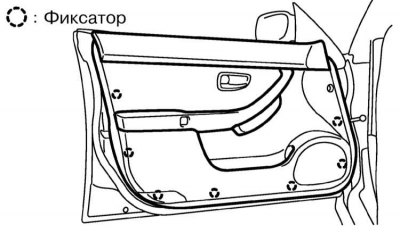

6. Аккуратно извлеките семь пластмассовых фиксаторов, расположенных по периметру панели внутренней обивки двери.
7. Отделите панель от двери и снимите ее с рамы последней.

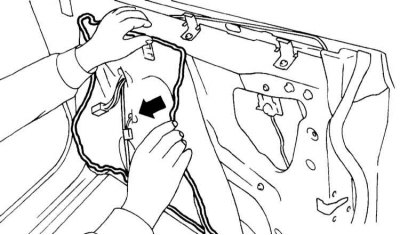

8. Снимите дверной громкоговоритель (см. Главу Бортовое электрооборудование) и аккуратно отделите от панели двери изоляционную накладку. Постарайтесь не повредить накладку или бутиловую ленту ее крепления, - нарушение целостности изоляционных материалов чревато попаданием внутрь дверной рамы влаги, - в случае необходимости замените накладку.
9. Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов. Для фиксации новой изоляционной накладки используйте бутиловую ленту типа 3М8626.
Задние двери
Порядок выполнения процедуры аналогичен описанному выше для передних дверей с поправкой на отсутствие необходимости в снятии треугольной панели отделки опоры зеркала.
Дверь задка (модели Legacy Универсал и Outback)

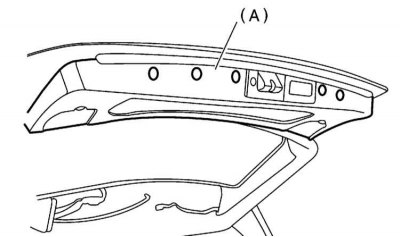

1. Отпустите крепежные фиксаторы и снимите нижнюю панель обивки двери задка.

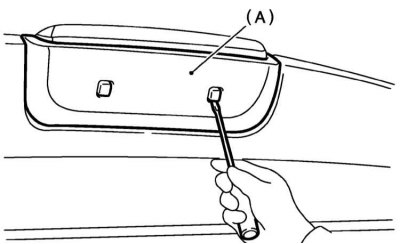

2. Отпустите два фиксатора и снимите крышку стоп-сигнала верхнего уровня.

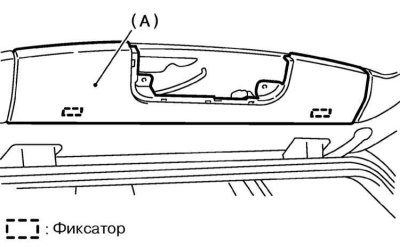

3. Отпустите два крепежных фиксатора и снимите верхнюю панель обивки двери задка.
4. Установка производится в обратном порядке.
Крышка багажного отделения (модели Седан)
1. Откройте крышку багажного отделения.

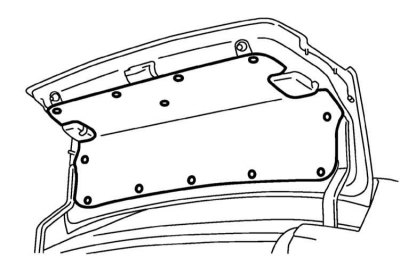

2. Отпустите крепежные фиксаторы и снимите панель внутренней обивки крышки.
3. Установка производится в обратном порядке.
