Проверка
1. Для проверки работы вакуумного усилителя нажмите несколько раз педаль тормоза, чтобы удалить вакуум из тормозного усилителя. Затем, не отпуская педали, запустите двигатель. Когда двигатель запустится, педаль должна «уйти вперед» и должно почувствоваться ослабление педали. Дайте двигателю работать не менее двух минут, затем выключите зажигание. Для того, чтобы нажать на педаль, должно потребоваться нормальное усилие, но при следующих нажатиях педаль должна становиться более «жесткой» и с каждым нажатием ход педали должен уменьшаться.
2. Если усилитель не действует, как описано вначале, проверьте вакуумный клапан, как описано в подразделе 16. В моделях с дизельным двигателем проверьте работу вакуумного насоса (см. подраздел 25).
3. Если усилитель все же не действует, значит, неисправен сам вакуумный усилитель. Усилитель ремонту не подлежит - при неисправности замените его целиком.
Снятие
4. Снимите главный цилиндр (см. подраздел 13).
5. Освободите жгут проводов, прилегающий к вакуумному усилителю, от хомутов и сместите его в сторону.
6. Сожмите шпонки на соединителе и отсоедините шланг от клапана вакуумного усилителя.
7. Снимите панель, прижимающую коврик из-под левой стороны консоли.
8. Поверните штифт, соединяющий промежуточную тягу с тягой вакуумного усилителя (модели с правосторонним управлением), или штифт тяги вакуумного усилителя (модели с левосторонним управлением) и извлеките его (см. иллюстрацию). Выбросите штифт, так как при установке следует использовать новый.

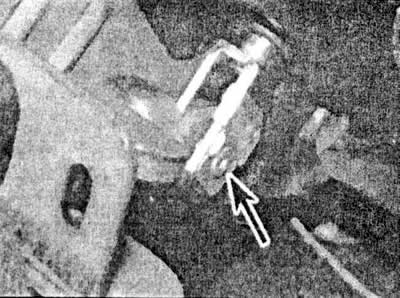

15.8. Поверните штифт (отмечен стрелкой) и извлеките его
(Текст взят с портала проекта: www.AutoInstruction.ru)
9. Ослабьте и выкрутите четыре гайки, крепящие резиновый кожух к переходному мостику педали (см. иллюстрацию).

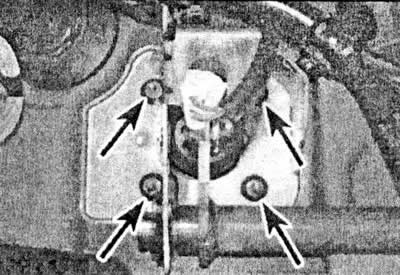

15.9. Выкрутите четыре гайки (отмечены стрелками), крепящие усилитель тормозов
10. Снимите вакуумный усилитель с его местоположения вместе с его прокладкой, установленной между усилителем и кожухом. При наличии признаков износа или повреждений, замените прокладку.
Установка
11. Установка производится в последовательности, обратной снятию. Учтите следующие моменты:
- а) Смажьте все соединения мостика с толкателями универсальной смазкой.
- в) Затяните все болты и гайки вакуумного усилителя и монтажного кронштейна требуемым моментом.
- с) Установите главный цилиндр (см. подраздел 13) и полностью прокачайте тормозную систему (см. подраздел 2).
- d) В любом случае замените штифты соединений тяг.
