Исследование цепи электродвигателя стеклоочистителей
Примечание: при следующих проверках необходимо руководствоваться соответствующими электрическими схемами, сверяя цветовую идентификацию проводов и определяя местоположения элементов. Проверяя наличие напряжения в цепи, поочередно соединяйте электрод заземленной контрольной 12-вольтовой лампочки с каждым контактным выводом тестируемого электроразъема, дожидаясь ее загорания, подтверждающего наличие напряжения, подводимого к данному разъему. Если в ходе следующих проверок не будет определена причина неисправности, направьте автомобиль на фирменную станцию для проведения диагностических процедур. В электронной памяти РСМ хранятся коды неисправностей. которые можно считать с применением соответствующего диагностического сканера.
1. Если отмечается замедление работы стеклоочистителей, в первую очередь осмотрите аккумулятора и убедитесь в отсутствии обрыва в цепи зарядки (см. главу 5). Если в результате проверки будет отмечено нормальное состояние аккумулятора, снимите электродвигатель (см. ниже) и произведите перемещение рычагов стеклоочистителя вручную. Убедитесь в отсутствии заклинивания тяг механизма и его шарниров. При необходимости смажьте или восстановите вышедший из строя рычаг или шарнир. Снова установите электродвигатель стеклоочистителей. Если после включения стеклоочистители все еще будут работать замедленно, убедитесь в том, что электроразъемы не разболтаны, а также в том, что они не повержены воздействию коррозии (особенно, разъем цепи заземления). Если в ходе проверки не будет определена дефектность разъемов, произведите замену электродвигателя.
2. Если стеклоочистители не приходят в движение после включения, осмотрите соответствующий плавкий предохранитель. Если в ходе проверки подтвердится пребывание предохранителя в рабочем состоянии, произведите заземление электродвигателя с помощью дополнительного провода, и снова проверьте его работоспособность. Если в ходе проверки работоспособность электродвигателя подтвердится, произведите восстановление его заземляющей цепи. Если же будет определен отказ электродвигателя, поверните переключатель стеклоочистителей в положение «Н1» и проверьте, подводится ли напряжение к электродвигателю.
Примечание: для обеспечения доступа к разъему необходимо снять кожух воздухозаборника (см. главу 11).
3. Если будет определено, что напряжение подается, снимите электродвигатель и проверьте его работоспособность, подсоединив к нему напрямую от аккумулятора провода с предохранителем. Если будет определена работоспособность электродвигателя, осмотрите механизм стеклоочистителей на наличие заклинивания тяг или шарниров (см. п. 1). Если работоспособность электродвигателя не подтвердится, произведите его замену. Если в ходе проверки будет установлено, что напряжение не подается на электродвигатель, проверьте подачу напряжения на его реле. Если будет определено, что напряжение на реле подается, но не подводится к электродвигателю, проверьте работоспособность переключателя. Если в ходе проверки будет подтверждена работоспособность переключателя, то, возможно, источником неисправности является реле. Проверка работоспособности реле описана в подразделе 5.
4. Если не включается функция задержки движения, исследуйте на наличие обрыва участок цепи от переключателя до блока управления стеклоочистителями.
5. Если стеклоочистители остановились (или не могут остановиться) в исходном положении, которое соответствует нахождению переключателя в положении «Off», убедитесь в том, что происходит подача напряжения на провод контура, обеспечивающего работу двигателя при выключении стеклоочистителей с включенным зажиганием. Если в ходе проверки будет определено отсутствие напряжения, исследуйте на наличие обрыва участок цепи между электродвигателем и блоком плавких предохранителей.
Замена электродвигателя
Стеклоочистители ветрового стекла
6. Отсоедините отрицательный провод аккумулятора (см. главу 1).
7. Выкрутите гайки рычагов стеклоочистителей, отметьте исходное взаиморасположение рычагов стеклоочистителя и их шпинделей, затем снимите рычаги (см. иллюстрацию).

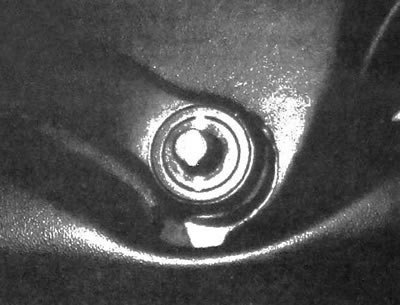

18.7. Выкрутите гайку, отметьте исходное взаиморасположение и, раскачивая, отсоедините рычаг от шпинделя; при необходимости воспользуйтесь небольшим съемником
Примечание: при снятии со шпинделя попытайтесь раскачивать рычаг стеклоочистителя. Если по данной методике не удается произвести снятие, воспользуйтесь небольшим съемником, например, тем, что применяется для снятия клемм аккумулятора.
8. Снимите решетку воздухозаборника (см. главу 11).
9. Выкрутите болты крепления электродвигателя/механизма стеклоочистителей (см. иллюстрации).

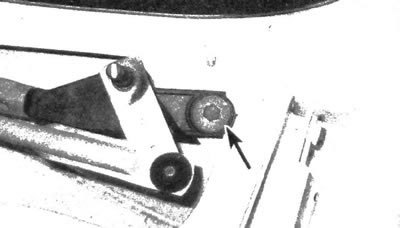

18.9a. Выкрутите болты крепления, расположенные с каждой стороны тяги механизма стеклоочистителя (показано с левой стороны)...

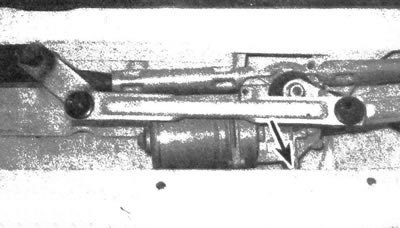

18.9b. ...а также болт, расположенный в центре (отмечен стрелкой, невидим с данного ракурса)
10. Снимите электродвигатель вместе с механизмом, затем отсоедините электромотор от тяг (см. иллюстрации).

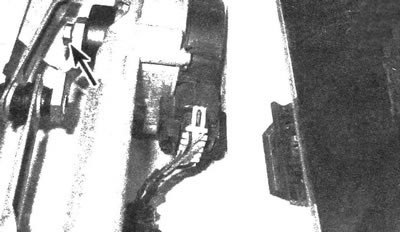

18.10. Чтобы отделить электродвигатель от механизма стеклоочистителя, необходимо открутить гайку
11. Установка производится в обратной последовательности снятия.
Стеклоочиститель заднего стекла
12. Отсоедините отрицательный провод аккумулятора (см. главу 1).
13. Отметьте исходное расположение рычага стеклоочистителя на стекле задней откидной двери, затем снимите колпачок и открутите гайку, расположенную с наружной стороны двери, после чего снимите накладку (см. иллюстрацию). Не допускайте повреждения лакокрасочного покрытия задней откидной двери.

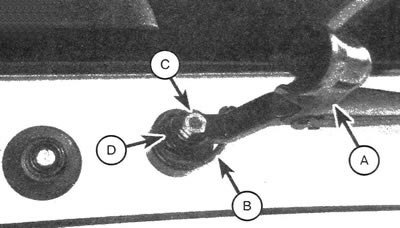

18.13. Выполняя процедуру на задней откидной двери, поднимите колпачок (А), отсоедините шланг омывателя (В), открутите гайку (С) и снимите накладку (D)
14. Снимите верхнюю и нижнюю внутреннюю панель облицовки задней откидной двери, как описано в главе 11.
Оригинал расположен на ресурсе: www.Autoinstruction.ru
15. Отсоедините штекер от электродвигателя заднего стеклоочистителя, затем выкрутите два болта крепления (см. иллюстрацию).

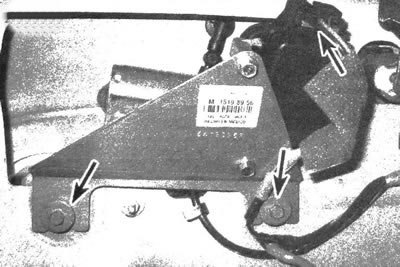

18.15. Отсоедините штекер (отмечен верхней стрелкой), расположенный сзади электродвигателя, затем выкрутите два болта крепления (отмечены нижними стрелками)
Предостережение: при выкручивании болтов крепления необходимо подпереть электродвигатель.
16. Установка производится в обратной последовательности снятия.
