Предупреждение: лампы могут оставаться горячими в течение 20 минут после выключения. Перед воздействием убедитесь в том, что лампа отключена, а также в том, что она остыла.
Лампы противотуманных фар
1. Поверните гнездо лампы против часовой стрелки и отсоедините его от кожуха. Извлеките лампу из патрона и произведите замену.
2. Установка производится в обратной последовательности снятия.
Лампы указателей поворотов, парковочных и габаритных фонарей
3. Снимите кожух фары, как описано в подразделе 16.
4. Все дампы заменяются по аналогичной методике. Выкрутите патрон и вытяните лампу в перпендикулярном направлении (см. иллюстрации).

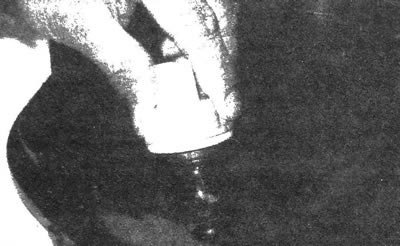

17.4а. Снимите гнездо указателя поворота...

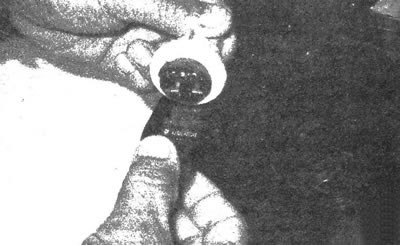

17.4b. ...и вытяните лампу

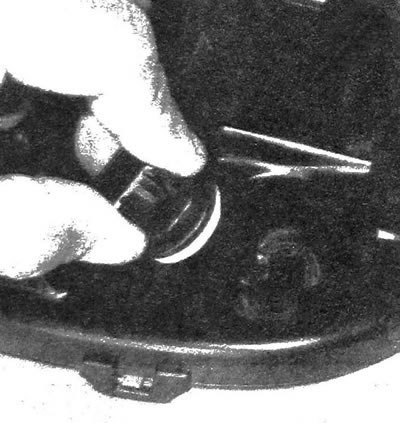

17.4c. Вытяните гнездо лампы парковочного/габаритного фонаря (показано на Chevrolet)...

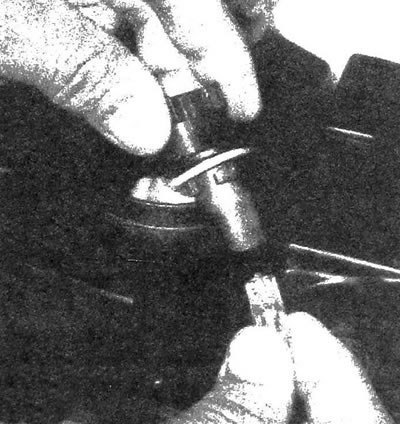

17.4d. ...затем вытяните лампу из гнезда в перпендикулярном направлении
5. Установка производится в обратной последовательности снятия.
Лампы габаритных огней (GMC и Oldsmobile)
6. Вдавите фиксирующий выступ, поверните гнездо против часовой стрелки и извлеките его из кожуха фары (GMC) или из кожуха габаритного фонаря (Oldsmobile). Извлеките лампу из гнезда.
7. Установка производится в обратной последовательности снятия.
Лампы задних фонарей/ стоп-сигналов/задних указателей поворота/ сигналов заднего хода
Сигналы заднего хода на всех автомобилях, кроме GMC
8. Все лампы (кроме ламп сигналов заднего хода на GMC) расположены в едином кожухе.
9. Выкрутите винты и снимите кожух блок-фары (см. иллюстрацию).

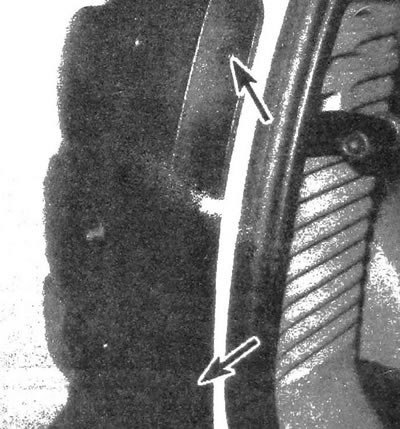

17.9a. Выкрутите винты...

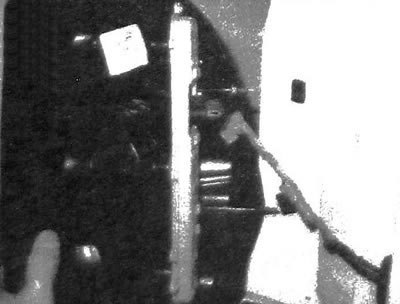

17.9b. ...и снимите с автомобиля кожух задней блок-фары...
10. Выкрутите винты, отсоедините выступы и снимите гнезда (см. иллюстрации).

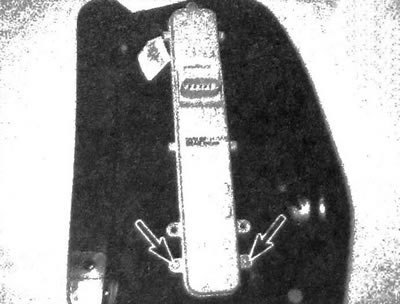

17.10a. ...затем выкрутите винты (показано на модели 2003 года выпуска)...

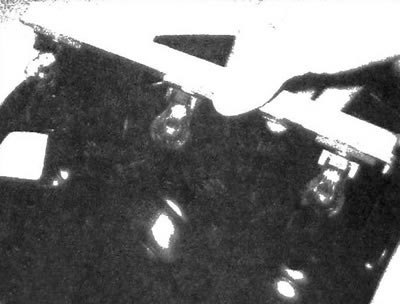

17.10b. ...и, чтобы получить доступ лампам, снимите их патроны
11. Вытяните лампу из гнезда в перпендикулярном направлении и произведите замену.
12. Установка производится в обратной последовательности снятия.
Сигналы заднего хода на автомобилях GMC
13. Вдавите фиксирующий выступ, поверните гнездо против часовой стрелки и извлеките его из кожуха фары. Извлеките лампу из гнезда.
14. Установка производится в обратной последовательности снятия.
Верхний стоп-сигнал
15. Откиньте заднюю дверь и снимите два фиксирующих штифта, расположенные сзади обшивки потолка, чтобы открыть доступ к электрическому разъему. Отсоедините разъем и снимите его уплотнительную шайбу.
16. Закройте откидную дверь и откройте ее окно.
Предупреждение: не открывайте окно открытой задней откидной двери.
17. Выкрутите винты и снимите стоп-сигнал с автомобиля.
18. Установка производится в обратной последовательности снятия.
Лампа подсветки номерного знака
19. Выкрутите винты и снимите линзу с задней двери. Извлеките лампу из гнезда и произведите ее замену.
20. Установка производится в обратной последовательности снятия.
Элементы подсветки приборного щитка
21. Чтобы получить доступ к элементам подсветки, следует снять приборный щиток (см. подраздел 11). После этого можно снять и заменить лампы, расположенные с обратной стороны щитка. Предварительно необходимо снять крышку. Лампы применяются только в индикаторах указателей поворота, индикаторе включения дальнего света и в индикаторе системы «круиз-контроль». Все остальные элементы подсветки являются светодиодами (LED). При перегорании светодиодов приборный щиток подлежит замене.
22. Установка производится в обратной последовательности снятия.
Лампа освещения моторного отсека
23. Откройте капот и отсоедините разъем лампы.
24. Отсоедините нижний выступ, вытяните лампу и извлеките ее из моторного отсека.
25. Установка производится в обратной последовательности снятия.
Лампы устройств внутреннего освещения
Лампы общего и индивидуального освещения, установленные в верхней консоли
26. Стяните края линзы, чтобы открыть доступ к фиксирующему выступу, расположенному сзади лампы. Воспользовавшись небольшой отверткой, отсоедините выступ (см. иллюстрацию), затем опустите и оттяните линзу назад, чтобы открыть доступ к переднему фиксирующему выступу.

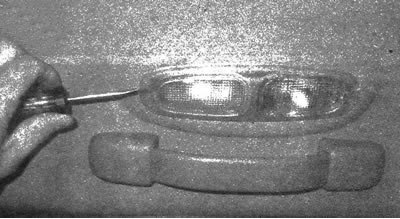

17.26. Оттяните фонарь общего внутреннего освещения и отсоедините задний фиксирующий выступ, затем потяните назад и снимите фонарь
27. Чтобы заменить лампу индивидуального освещения, снимите ее вместе с отражателем, затем отсоедините лампу (см. иллюстрацию).

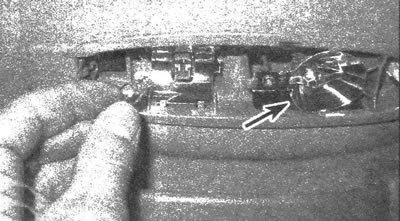

17.27. Вытяните лампу фонаря общего внутреннего освещения; снимите отражатель и лампу индивидуального освещения, затем отсоедините лампу
28. Чтобы заменить лампу общего освещения, вытяните ее из гнезда.
29. Установка производится в обратной последовательности снятия.
Сервисная подсветка панели приборов
30. Снимите левую панель изоляции (см. главу 11).
31. Вытяните лампу сервисной подсветки и произведите замену, затем установите панель изоляции (см. иллюстрацию).

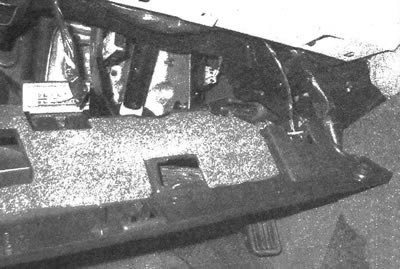

17.31. Опустите панель облицовки и снимите лампу
Освещение в перчаточном ящике
32. Откройте перчаточный ящик, отсоедините защелку и полностью опустите ящик.
33. Выкрутите винты облицовки и снимите ее с панели приборов (см. иллюстрацию). затем отсоедините разъем элемента подсветки перчаточного ящика.

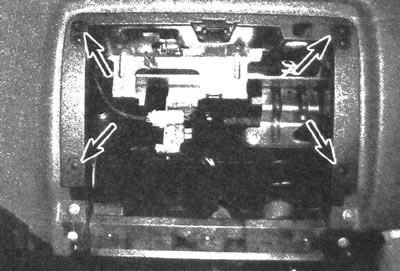

17.33. Выкрутите винты облицовочной панели перчаточного ящика
34. Сожмите выступы, которыми крепится гнездо лампы, затем извлеките гнездо и снимите лампу.
Данные скопированы с ресурса: www.Autoinstruction.ru
35. Установка производится в обратной последовательности снятия.
Подсветка косметического зеркала
36. Откройте крышку косметического зеркала, аккуратно подденьте и снимите линзы. Извлеките лампу из гнезда.
37. Установка производится в обратной последовательности снятия.
