Наружное освещение (кроме фар) [
Chevrolet TrailBlazer 1
]
Главная
Шевроле
Трейлблейзер
2001-2008, бензин
Электрооборудование
Электрические схемы
0

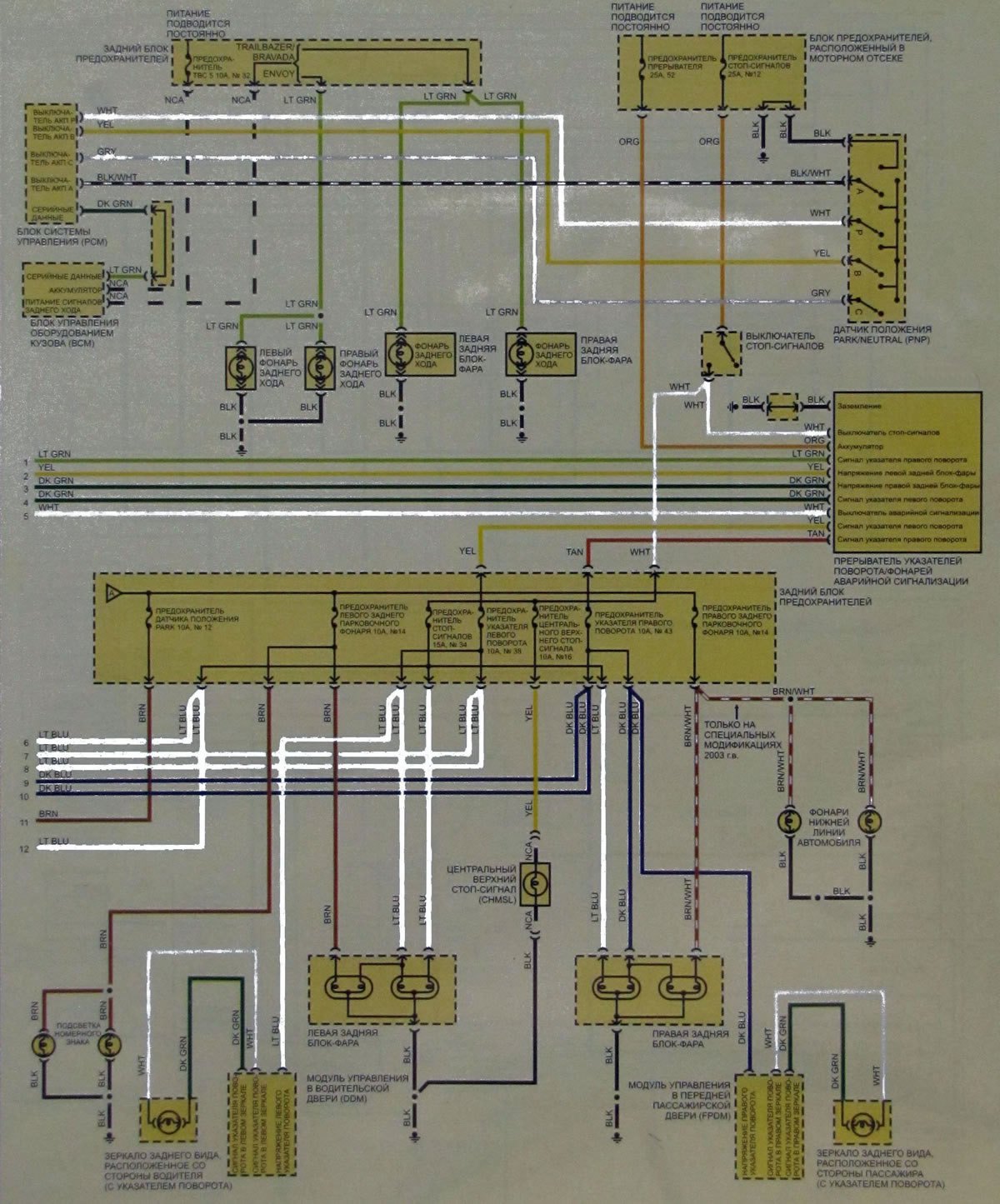

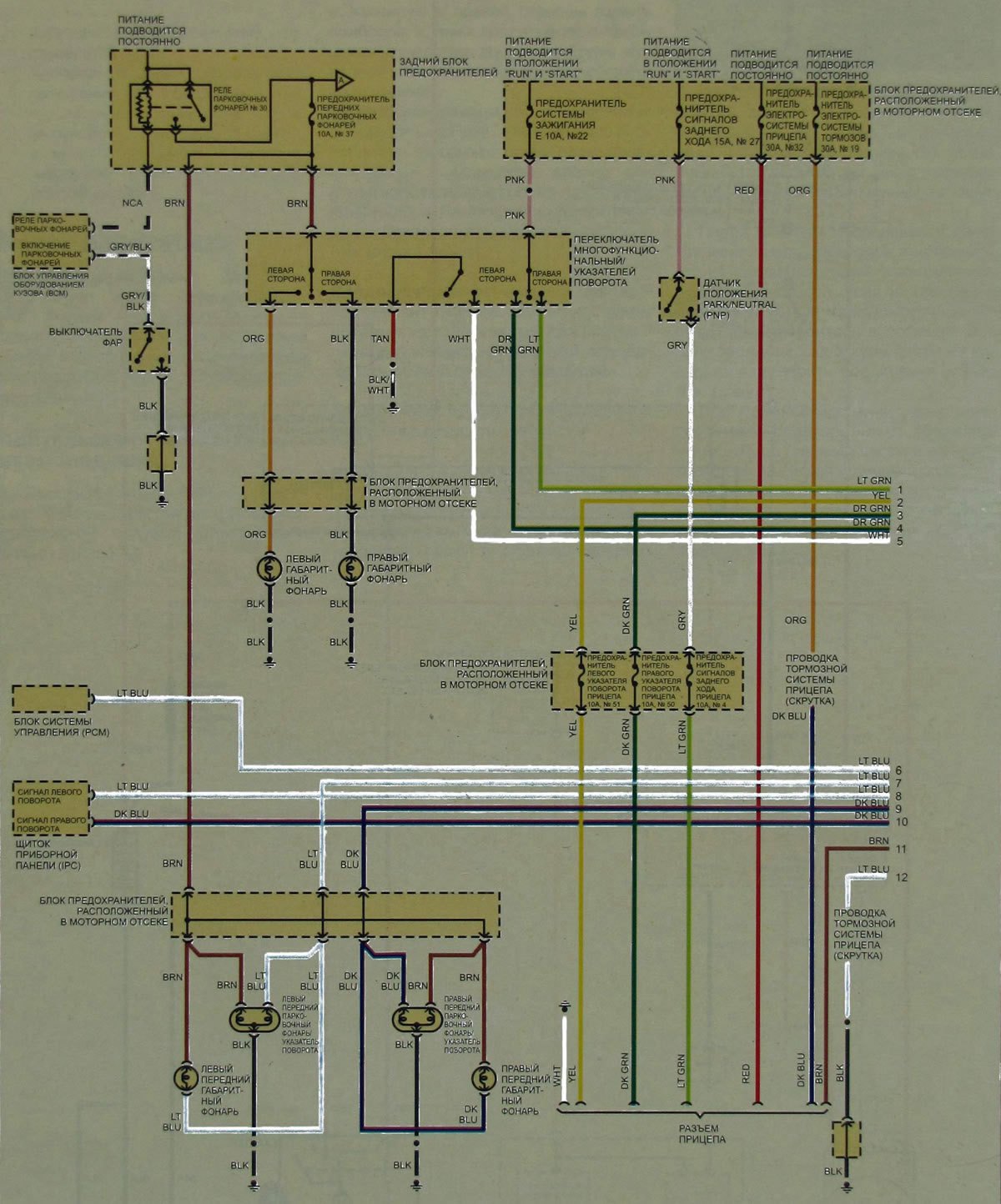

Наружное освещение (кроме фар)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
◀ Предыдущая
Шевроле Трейлблейзер КС: Электрические схемы
Следующая ▶
