Монтажная схема панели приборов
[Перейдите к источнику по ссылке: AutoInstruction.ru]

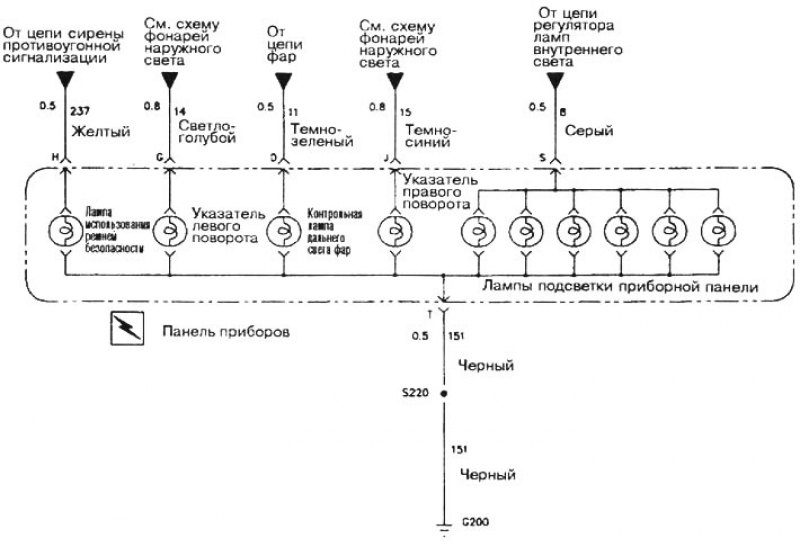

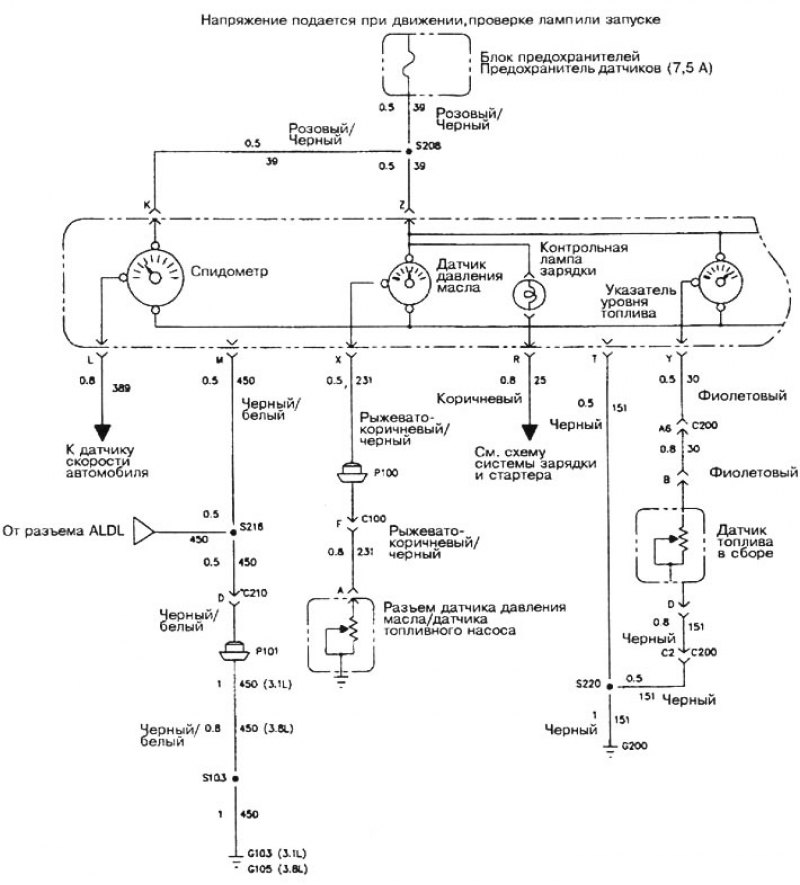

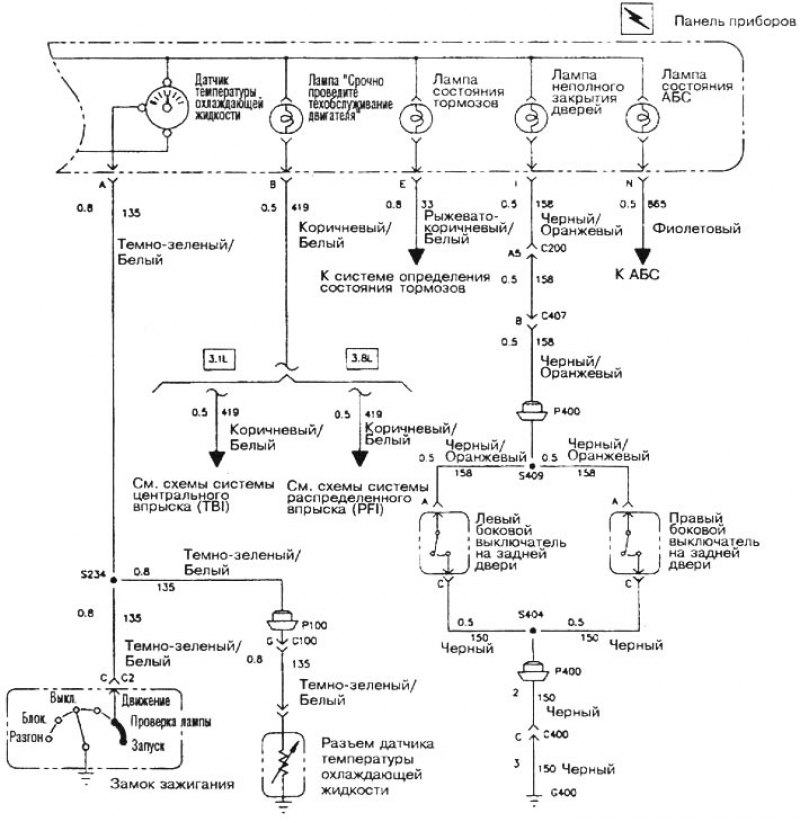

Монтажная схема панели приборов (Chevrolet Lumina 1)
[Перейдите к источнику по ссылке: AutoInstruction.ru]
Статья проверена экспертом: Константин Лебедев
