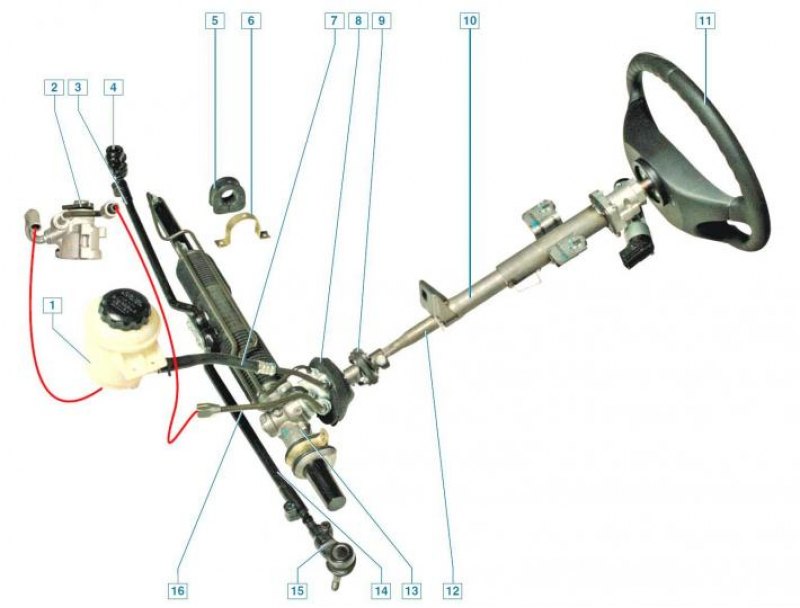

Элементы рулевого управления с гидроусилителем: 1 - бачок гидроусилителя рулевого управления; 2 - насос гидроусилителя рулевого управления; 3 - внутренний наконечник правой рулевой тяги; 4 - наружный наконечник правой рулевой тяги; 5 - правая опора рулевого механизма; 6 - скоба опоры рулевого механизма; 7 - шланг сливной магистрали; 8 - уплотнитель рулевого механизма; 9 - эластичная муфта; 10 - рулевая колонка; 11 - рулевое колесо; 12 - вал рулевого управления; 13 - рулевой механизм; 14 - внутренний наконечник левой рулевой тяги; 15 - наружный наконечник левой рулевой тяги; 16 - нагнетательная магистраль

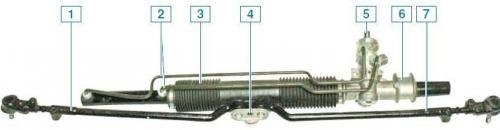

Рулевой механизм с тягами в сборе: 1 – правая рулевая тяга; 2 – соединительные трубки гидроусилителя; 3 – защитный чехол; 4 – стопорная пластина болтов крепления рулевых тяг; 5 – вал-шестерня; 6 – картер рулевого механизма; 7 – левая рулевая тяга
Рулевое управление автомобиля — с травмобезопасной рулевой колонкой, которая предотвращает движение рулевого колеса в сторону водителя, когда при фронтальном столкновении рулевой механизм смещается назад.
Это обеспечивается конструкцией рулевой колонки, состоящей из двух металлических труб.
Нижняя внутренняя труба установлена в наружной через пластмассовые разрезные кольца, обеспечивающие их плотное соединение.
Однако, при превышении ударных перегрузок, например, при столкновении автомобиля с препятствием, соединение труб позволяет им перемещаться относительно друг друга.
Конструкция вала рулевого управления также позволяет изменять (укорачивать) его длину при столкновении автомобиля в результате срезания двух пластмассовых штифтов, соединяющих две части вала.
Рулевой механизм типа «шестерня-рейка» закреплён в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры.

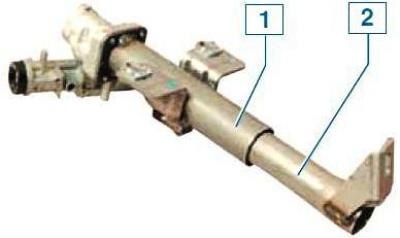

Рулевая колонка: 1 - верхняя наружная труба; 2 - нижняя внутренняя труба
Картер рулевого механизма отлит из алюминиевого сплава.
В картере рулевого механизма на подшипниках установлена приводная шестерня, выполненная заодно с валом (вал-шестерня), которая находится в зацеплении с рейкой.
Рейка поджимается к шестерне пружиной через упор, который уплотнен в картере резиновым кольцом.
Пружина упирается в регулировочную пробку.
Регулировочная пробка удерживается от отворачивания контргайкой.
Рулевые тяги крепятся к рейке болтами, которые проходят через опорную пластину, резинометаллические шарниры внутренних наконечников и ползун рейки.
Болты от отворачивания фиксируются стопорной пластиной, надетой на головки болтов.
Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с поворотными рычагами, приваренными к амортизаторным стойкам передней подвески.
Каждая тяга состоит из внутреннего наконечника, наружного наконечника и регулировочного винта.
На концах регулировочного винта нарезана наружная резьба противоположного направления (правая и левая), в середине винта выполнен шестигранник под ключ.
Длина рулевой тяги изменяется вращением регулировочного винта, который вворачивается в резьбовые отверстия внутреннего и наружного наконечников, при ослабленной затяжке болтов клеммных соединений наконечников.
Левая рулевая тяга: 1 - наружный наконечник с шаровым шарниром; 2 - регулировочный винт; 3 - внутренний наконечник
Это позволяет регулировать схождение управляемых колес автомобиля.
После завершения регулировки клеммные соединения наконечников рулевых тяг стягиваются болтами.
Шаровой шарнир наружного наконечника тяги имеет неразборную конструкцию и не требует пополнения запаса смазки, заложенной внутрь на весь срок его службы.
Наружный и внутренние наконечники правой и левой рулевых тяг не взаимозаменямые.
Вал рулевой колонки крепится к приводной шестерне рулевого механизма через эластичную муфту.
Вал рулевого управлении: 1 - верхняя часть вала; 2 - пластмассовые штифты; 3 - нижняя часть вала

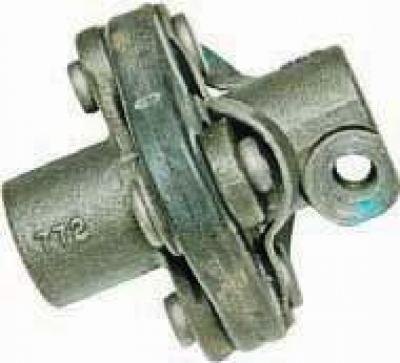

Эластичная муфта
На шлицах в верхней части вала установлено рулевое колесо, закрепленное гайкой.
Рулевая колонка прикреплена к кронштейнам щитка передка: в передней части — одной гайкой, в задней части — двумя гайками.
Гидроусилитель рулевого управления встроен в рулевой механизм.
В систему гидравлического усилителя входят: лопастной насос, бачок для рабочей жидкости, трубки сливной и нагнетательной магистралей.
Насос крепится болтами к блоку цилиндров двигателя с правой стороны и приводится во вращение ремнем от шкива коленчатого вала двигателя.
Рабочая жидкость из бачка подается насосом под высоким давлением к распределительному устройству (распределителю), расположенному в картере рулевого механизма и механически соединенному с валом рулевого управления.
На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра.
При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливом.
При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и поворотные рычаги поворачивает управляемые колеса автомобиля.
При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.
Бачок гидроусилителя рулевого управления установлен в моторном отсеке на кронштейне, приваренном к чашке левого брызговика.
Для контроля уровня жидкости на полупрозрачном корпусе бачка нанесены метки MIN и MAX.
