Общие приемы пуска двигателя
Приемы пуска двигателя с системой впрыска топлива одни и те же при любой температуре наружного воздуха и жидкости в системе охлаждения двигателя.
Для пуска достаточно только включить стартер, не прикасаясь к педали акселератора. Система управления двигателем самостоятельно установит необходимые для пуска параметры подачи топлива и опережения зажигания.
1. Откройте капот, потянув на себя рукоятку привода его замка.
2. Измерьте маслоизмерительным щупом уровень масла.

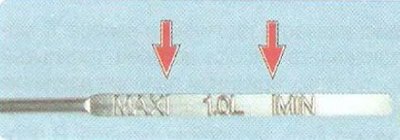

Уровень масла должен быть между метками «МАХ» и «MIN» на щупе.
3. Проверьте уровень охлаждающей жидкости.
4. Осмотрите двигатель и подкапотное пространство. Обратите внимание на потеки бензина, масла, тормозной и охлаждающей жидкостей. Убедитесь в целостности электропроводки. Проверьте посадку высоковольтных проводов в гнездах катушки зажигания, на свечах.
5. Не закрывая капот (в случае дождя или снегопада прикройте капот), садитесь за руль. Включите зажигание. Переведите ключ в положение «стартер» и отпустите его, когда двигатель заведется.
Полезные советы: Капот лучше закрыть после того, как двигатель начнет работать. Перед этим желательно еще раз осмотреть двигатель, убедиться в отсутствии течей топлива, масла, охлаждающей жидкости, посторонних звуков в его работе. Если по какой-либо причине во время неудачной попытки пуска будут «залиты» свечи зажигания, воспользуйтесь режимом продувки цилиндров. Для этого нажмите на педаль акселератора до упора и включите стартер. В этом режиме подача топлива отсутствует и из цилиндров потоком воздуха удаляется лишний бензин, при этом свечи зажигания сушатся. После продувки повторите попытку пуска в обычном порядке.
Если двигатель не завелся, существуют три основные причины:
- не работает система пуска;
- не работает система зажигания;
- не работает система питания.
Помимо перечисленных основных причин, двигатель может не пускаться и при неисправности клапана продувки адсорбера или при подсосе воздуха через соединения шлангов системы улавливания паров топлива.
Неисправности в системе пуска
Неисправности в системе пуска проявляются в ненормальной работе стартера. Можно выделить пять следующих основных неисправностей стартера.
1. Стартер не включается. Причины - нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность тягового реле.
2. При включении стартера слышны многократные щелчки. Причины - неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера.
3. Стартер включается, но его якорь либо не вращается, либо вращается медленно. Причины - разряжена аккумуляторная батарея, нарушены контактных соединения, подгорели контакты тягового реле, загрязнен коллектор или изношены щетки, межвитковое или короткое замыкание в обмотках.
4. Стартер включается, его якорь вращается, но маховик остается неподвижным. Причины - ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, пробуксовка муфты свободного хода привода, поломки рычага, поводкового кольца или буферной пружины привода стартера.
5. Стартер не выключается после пуска двигателя. Причины - неисправность муфты свободного хода стартера, спекание контактов тягового реле. В случае такой неисправности немедленно остановите двигатель!
Указанные неисправности требуют квалифицированного вмешательства в автосервисе (см. разд. 10 «Электрооборудование»). Предварительно можно лишь проверить степень разряженности аккумуляторной батареи с помощью вольтметра (например, в составе автотестера) и затяжку контактных соединений в цепи стартера.
Проверка системы зажигания
Предупреждение: На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 25000 В, и хотя при малой силе тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.
Полезный совет: Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.
Источник статьи доступен на портале: Autoinstruction
1. При выключенном зажигании проверьте целость и посадку высоковольтных проводов в гнездах катушки зажигания.
2. Проверьте исправность катушки зажигания (см. «Проверка катушек зажигания»).
3. Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите высоковольтный провод с любой свечи зажигания.
Вставьте в наконечник провода запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля (например, к транспортной проушине). Попросите помощника провернуть стартером коленчатый вал двигателя.
Внимание: Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи катушки зажигания.
Указанную проверку проводите не более 5 с, чтобы не повредить нейтрализатор отработавших газов при попадании в него несгоревшего в цилиндрах двигателя бензина.
4. Если искры нет ни на одном высоковольтном проводе, проверьте, не перегорел ли предохранитель №5: (см. «Расположение предохранителей, плавких вставок, реле и их замена») в монтажном блоке, расположенном в подкапотном пространстве. Если предохранитель перегорел, замените его и пустите двигатель.
Предупреждение: Не ставьте предохранители, рассчитанные на больший номинальный ток, так как это может привести к повреждению электрооборудования и даже к пожару.
5. Если искры нет, замените высоковольтные провода новыми. Можно предварительно попробовать установить не новые, но проверенные, с «рабочей» машины.
6. Если после замены проводов искра не появилась, замените катушку зажигания (см. «Снятие и установка катушек зажигания»). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей» машины.
7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. «Неисправности системы впрыска топлива»).
Проверка системы питания двигателя
Основным показателем исправности системы питания двигателя является давление топлива в топливной рампе. Но для начала рекомендуем проверить состояние воздушного фильтра (см. «Замена фильтрующего элемента воздушною фильтра»), так как эта довольно простая процедура не занимает много времени. После того как вы убедитесь в чистоте воздушного фильтра, проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (электробензонасос, форсунки).
Проверка давления топлива в топливной рампе двигателя возможна только при наличии манометра с набором переходников для подключения к топливному трубопроводу.
1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания электробензонасоса.
Внимание: Имейте в виду, что электробензонасос не включается, если в системе топливоподачи есть давление. Иными словами, если вы предварительно уже включали зажигание и пытались пустить двигатель, то исправный электробензонасос должен был создать давление в системе и его невключение в данном случае не является неисправностью.
2. Процедура проверки давления топлива описана в разд. 5 «Двигатель» (см. «Проверка давления в системе питания двигателя»). При работающем на холостом ходу двигателе давление в топливопроводе должно быть около 0,3 МПа (3 кгс/см2).
Возможны следующие причины снижения давления:
- неисправен регулятор давления топлива (входит в состав топливного модуля);
- неисправность топливного насоса. В модуль топливного насоса встроен топливный фильтр, поэтому причиной падения давления топлива, помимо неисправности самого насоса, может быть засорение фильтра. В обоих случаях топливный насос надо снять с автомобиля для ремонта.
Способы устранения этих неисправностей вы найдете в разд. 5 «Двигатель» (см. «Система питания двигателя»).
