Необходимое оборудование
J-25070 Струйный сушильный аппарат
Порядок разборки

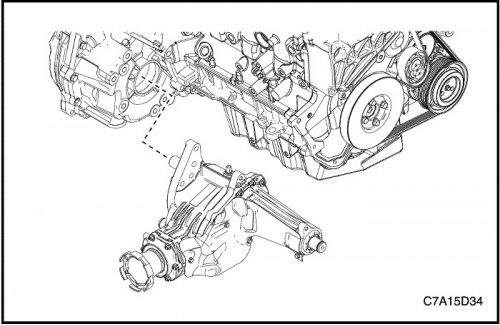

1. Снять раздаточную коробку с автомобиля. См. «Раздаточная коробка» в этом разделе.

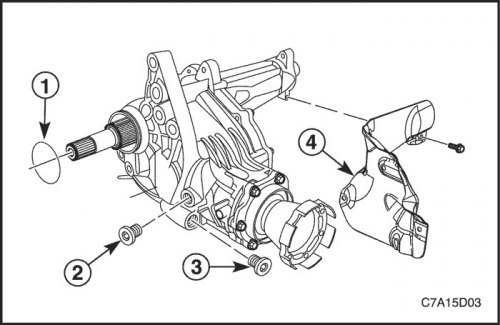

2. Снять кольцевое уплотнение (1) раздаточной коробки.
3. Вывернуть пробку (2) заливного отверстия раздаточной коробки и пробку (3) сливного отверстия раздаточной коробки.
4. Снять болты крепления теплозащитного экрана раздаточной коробки и теплозащитный экран (4).

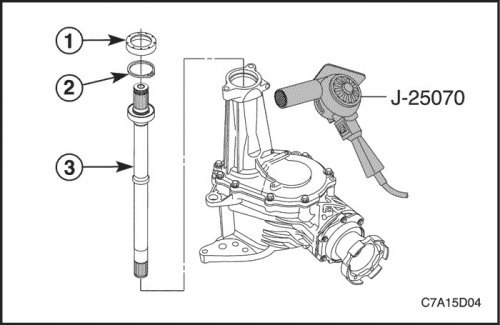

5. С помощью подходящего съемника снять щиток (1) вала привода передних колес.
6. Снять фиксатор (2) привода передних колес.
7. Нагреть торец картера раздаточной коробки струйным сушильным аппаратом J-25070, чтобы облегчить снятие промежуточного вала привода передних колес.
8. Извлечь промежуточный вал (3) привода передних колес из раздаточной коробки.
Информация размещена на интернет-сайте (www.AutoInstruction.ru)

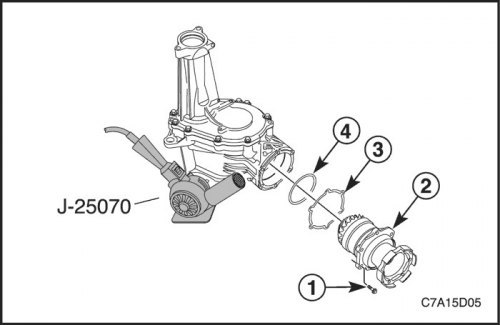

9. Нагреть область фланца картера привода струйным сушильным аппаратом J-25070, чтобы облегчить снятие картера вала заднего выходного привода раздаточной коробки.
Важно: Расположить 2 отвертки или два монтажных рычага в области фланца картера привода для облегчения снятия.
10. Снять болты (1) картера вала заднего выходного привода раздаточной коробки и картер (2) с раздаточной коробки.
11. Снять регулировочную прокладку (3) заднего вторичного вала раздаточной коробки.
12. Снять уплотнительное кольцо (4) картера вала заднего выходного привода раздаточной коробки и выбросить его в отходы.

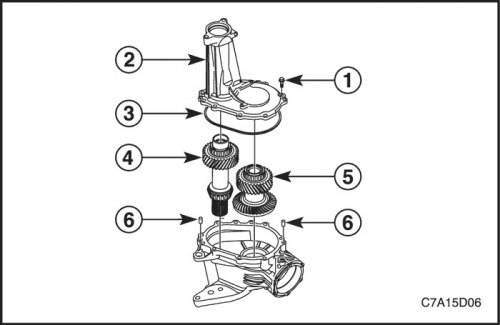

13. Снять 11 болтов (1) крепления половинок раздаточной коробки и правую сторону раздаточной коробки (2).
14. Снять уплотнение раздаточной коробки (3) с раздаточной коробки (2).
15. Снять первичный вал (4) раздаточной коробки и вал (5) заднего выходного привода раздаточной коробки с левой стороны раздаточной коробки.
Важно: Установочные штифты (6) половинок раздаточной коробки заменять только в случае повреждения. Проверить коробку на наличие похожих повреждений.
