Порядок действий при демонтаже
1. Поставить сливной поддон под блоком заднего привода.
2. Вывернуть сливную пробку из нижней части блока заднего привода и заливную пробку с левой стороны блока заднего привода.
3. Слить жидкость.

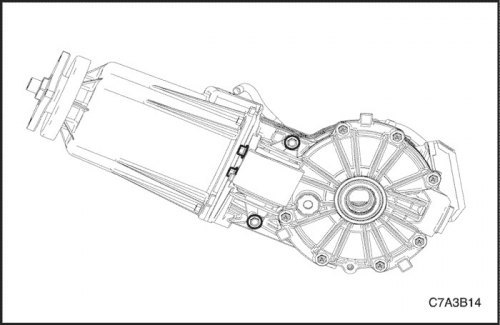

4. Снять боковой кронштейн чашки дифференциала в сборе.
Статья перепечатана с ресурса [autoinstruction]
5. Отсоединить разъем контроллера муфты и снять контроллер муфты с картера блока заднего привода.

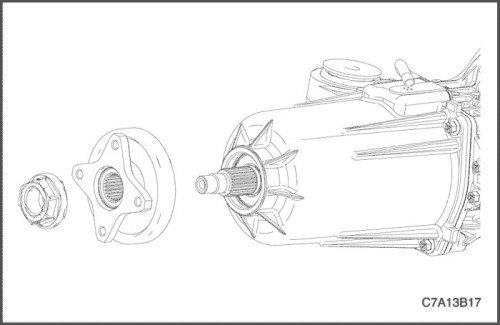

6. Снять и выбросить в отходы гайку зубчатого фланца.
7. Снять зубчатый фланец.

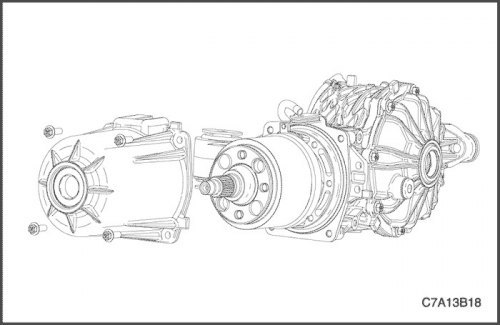

8. Снять муфту сцепления в сборе, картер и уплотнение.

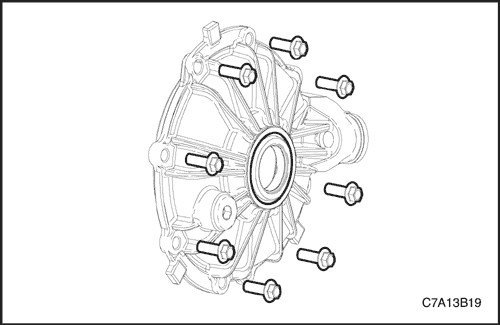

9. Снять боковую крышку и уплотнение чашки дифференциала в сборе.
10. Снять уплотнения заднего вала привода колес.
Порядок действий при сборке
Необходимое оборудование
DT-48254 Приспособление для установки уплотнения заднего вала привода колес.
1. Установить боковую крышку и уплотнение чашки дифференциала в сборе.
Затянуть: Затянуть болты крепления бокового кронштейна чашки дифференциала в сборе с моментом 29 Н·м (21 фунт-фут).

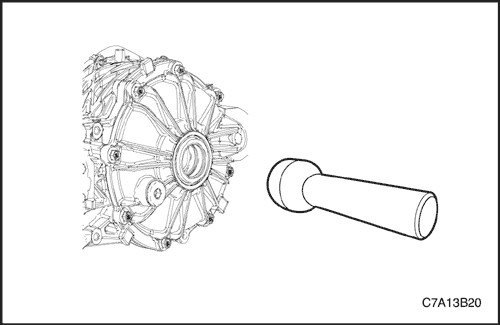

2. Установить уплотнение заднего вала привода колес с помощью приспособления для установки уплотнения вала привода DT-48254.
3. Установить муфту сцепления в сборе, картер и уплотнение.
Затянуть: Затянуть болт крепления картера муфты сцепления в сборе с моментом 26 Н·м (19 фунт-футов).
4. Установить зубчатый фланец.
5. Установить новую гайку зубчатого фланца.
Затянуть: Затянуть гайку зубчатого фланца с моментом 203 Н·м (150 фунт-футов).

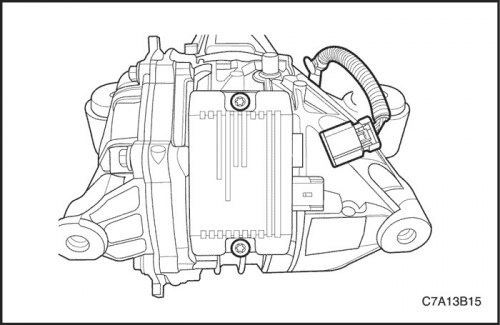

6. Установить контроллер муфты на картер блока заднего привода и присоединить разъем контроллера муфты.
Затянуть: Затянуть болт крепления контроллера муфты с моментом 10 Н·м (71 фунт-фут).
7. Установить боковой кронштейн чашки дифференциала в сборе.
Затянуть: Затянуть болт бокового кронштейна чашки дифференциала в сборе с моментом 29 Н·м (21 фунт-фут).

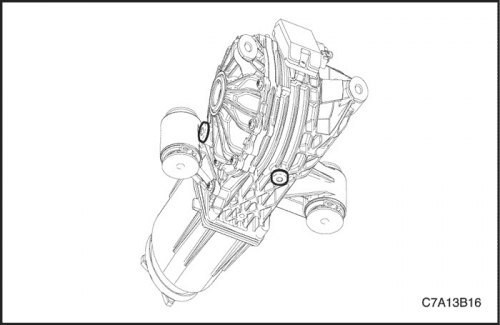

8. Тщательно очистить резьбу пробки сливного отверстия и нанести герметик для резьбы, каталожный номер GM: 12346004 (каталожный номер для Канады 10953480), на резьбу пробки.
Затянуть: Затянуть пробку с моментом 42 Н·м (31 фунт-фут).
9. Заполнить RDM смазкой до тех пор, пока она не будет переливаться через край заливного отверстия.
10. Тщательно очистить резьбу пробки заливного отверстия и нанести герметик для резьбы, каталожный номер GM: 12346004 (каталожный номер для Канады 10953480), на резьбу пробки.
11. Установить пробку заливного отверстия.
Затянуть: Затянуть пробку с моментом 42 Н·м (31 фунт-фут).
