Необходимое оборудование
- DT-48200 Крепеж картера коробки передач с главной передачей в сборе
- DT-48241 Пластина обоймы подшипника картера коробки передач с главной передачей в сборе
- DT-48242 Пластина обоймы подшипника картера сцепления

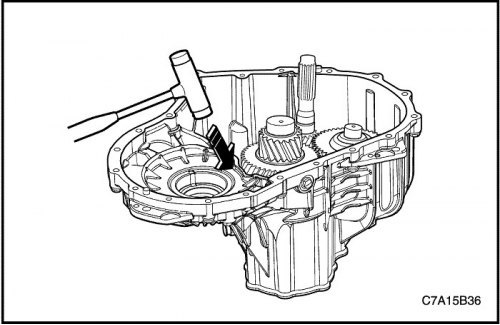

1. Резиновой киянкой слегка обстучать поверхность сопряжения картера коробки передач с главной передачей в сборе, чтобы убедиться в полной посадке подшипников.

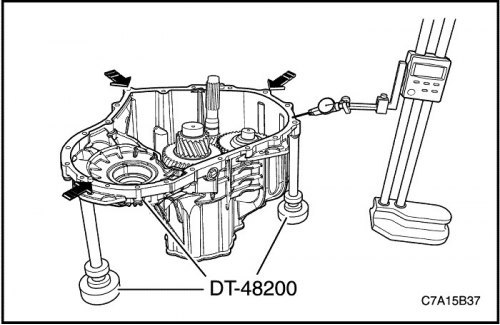

2. Установить DT-48200 в картер коробки передач с главной передачей в сборе.
3. С помощью DT-48200 и высотомера отрегулировать установку нулевой точки для каждого места на поверхности фланца картера коробки передач с главной передачей в сборе.
Важно: Для установки нулевой точки отрегулировать высоту DT-48200.

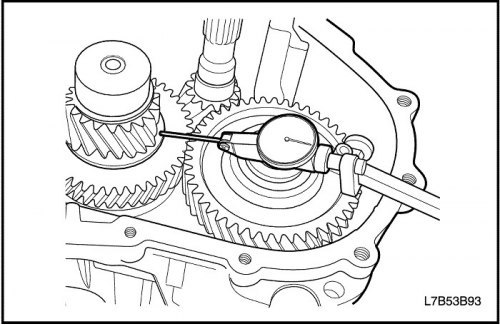

4. Высотомером измерить в трех местах на поверхности упорного кольца шестерни вторичного вала. (Среднее = А)
- Высота от поверхности фланца картера коробки передач с главной передачей в сборе до поверхности упорного кольца.

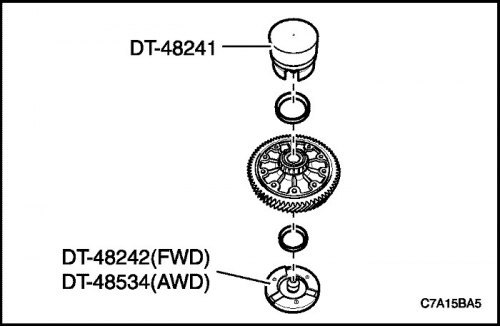

5. Расположить кольцо подшипника дифференциала картера сцепления, дифференциал, кольцо подшипника дифференциала картера коробки передач с главной передачей в сборе и DT-48241 на DT-48242 (для привода на четыре колеса) или DT-48534 (для привода на все колеса).

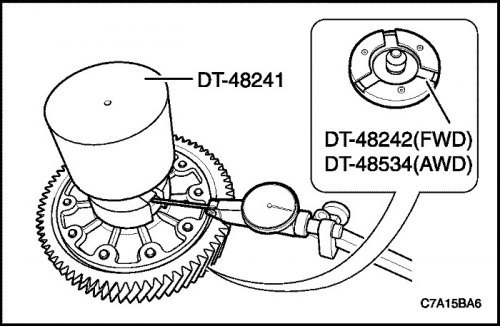

6. С помощью высотомера отрегулировать установку нулевой точки для каждого места на поверхности обоймы подшипника дифференциала картера коробки передач с главной передачей в сборе.

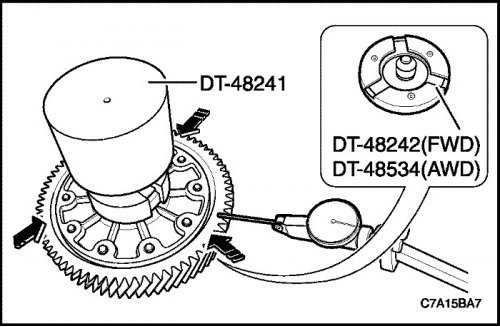

7. Высотомером измерить в трех местах на поверхности эпициклического зубчатого колеса дифференциальной передачи. (Среднее = B)
- Высота от обоймы подшипника дифференциала картера коробки передач с главной передачей в сборе до поверхности эпициклического зубчатого колеса дифференциала.

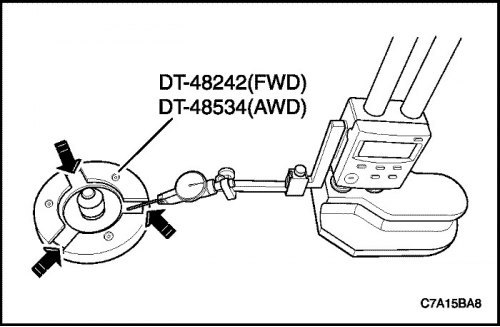

8. С помощью высотомера провести измерения в трех местах на DT-48242 (для привода на четыре колеса) или DT-48534 (для привода на все колеса).
- Высота от обоймы подшипника дифференциала картера коробки передач с главной передачей в сборе до кольца подшипника дифференциала картера сцепления.

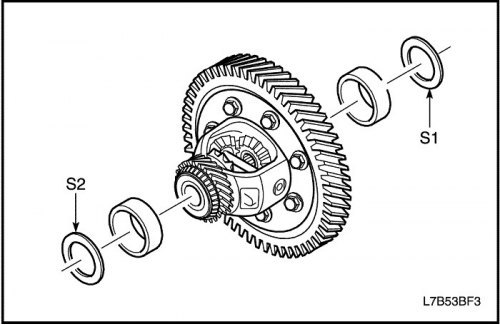

9. Чтобы получить размер регулировочной прокладки для картера коробки передач с главной передачей в сборе, использовать следующую формулу.
S1 (Для FWD и AWD) = 62,92 мм - A - B
10. Чтобы получить размер регулировочной прокладки для картера сцепления, использовать следующую формулу:
S2 (Для FWD) = 156,84 мм - C - S1
S2 (Для AWD)= 158,09 мм - C - S1
ХАРАКТЕРИСТКА РЕГУЛИРОВОЧНОЙ ПРОКЛАДКИ (Допуск: -0,03)
- Для привода на четыре колеса - размер прокладки для картера сцепления и картера коробки передач с главной передачей в сборе.
- Для привода на все колеса - размер прокладки для картера коробки передач с главной передачей в сборе.
(Ед. изм.: мм)
| Номер детали | Размер регулировочной прокладки | Номер детали | Размер регулировочной прокладки |
| 96420170 | 0.50 | 96420161 | 0.95 |
| 96420169 | 0.55 | 96420160 | 1.00 |
| 96420168 | 0.60 | 96420159 | 1.05 |
| 96420167 | 0.65 | 96420158 | 1.10 |
| 96420166 | 0.70 | 96420157 | 1.15 |
| 96420165 | 0.75 | 96420156 | 1.20 |
| 96420164 | 0.80 | 96420155 | 1.25 |
| 96420163 | 0.85 | 96420154 | 1.30 |
| 96420162 | 0.90 | 96420153 | 1.35 |
ХАРАКТЕРИСТКА РЕГУЛИРОВОЧНОЙ ПРОКЛАДКИ (Допуск: -0,03)
