Процедура регулировки
1. Переместить рычаг переключения передач в положение N (НЕЙТРАЛЬ).
Важно: Трос управления переключением должен быть отсоединен от рычага переключателя диапазонов АКПП до того, как он будет отсоединен от кронштейна троса управления. В противном случае валу ручного переключения передач может быть причинено повреждение, требующее разборки коробки передач с главной передачей в сборе.
2. Отсоединить трос привода механизма переключения от рычага переключателя диапазонов.
3. Отсоединить трос привода механизма переключения от кронштейна троса управления, отжав выступы фиксирующего хомута троса управления и выдернув его вверх. Выбросить хомут.

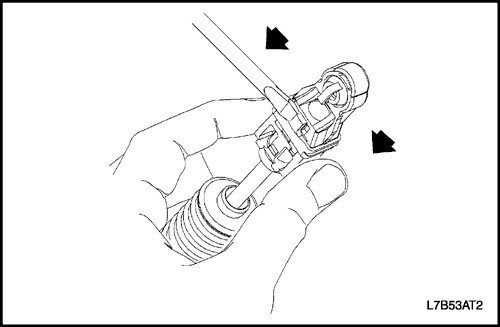

4. Освободить фиксатор регулировки троса управления переключением в сборе.
5. Сдвинуть черный выступ назад.

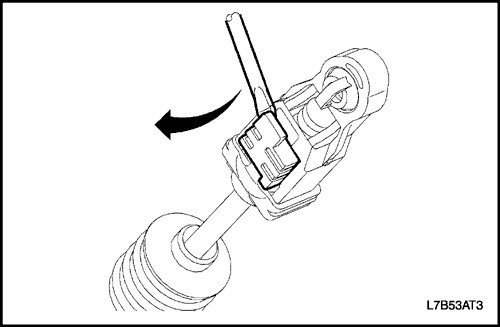

6. Вставить отвертку в паз под белым выступом и потянуть вверх за белый выступ.

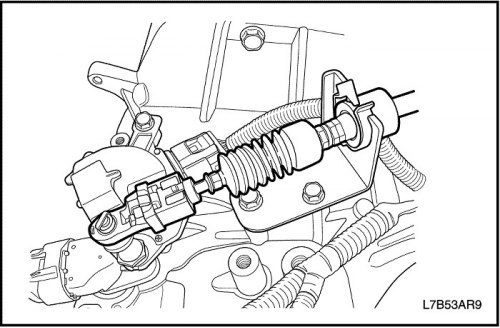

7. Установить трос управления переключением в кронштейн троса управления переключением. Закрепить новый фиксирующий хомут троса управления переключением. При правильной установке раздастся щелчок.
8. Установив рычаг переключателя диапазонов АКПП на нейтраль(N), защелкнуть концевое соединение троса на шпильку с шаровым наконечником на рычаге переключателя диапазонов АКПП. При правильной установке раздастся щелчок.

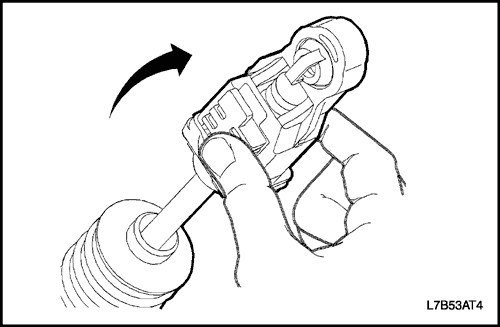

9. Зафиксировать выступ регулировки троса управления.
10. Вдавить белый выступ, закрепив его на месте.

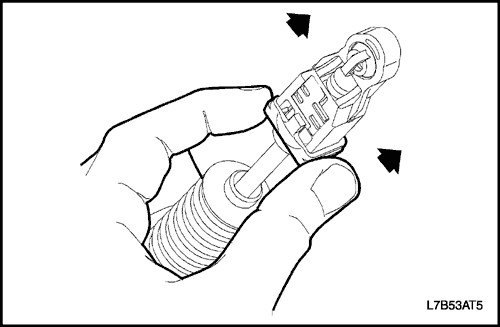

11. Надвинуть черный выступ на белый выступ и зафиксировать на месте.
12. Убедиться в правильности работы.
