Необходимое оборудование
- J-28585 Съемник стопорного кольца
- J-23327 Съемник пружины муфты
- J-25024-A Съемник пружины муфты / усилительного поршня
- J-45186 Съемник пружин муфт переднего хода и прямой передачи

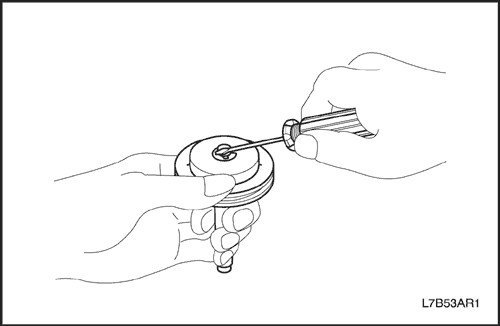

1. Установить поршень муфты понижающей передачи (C3).
- Смазать новые уплотнительные кольца рабочей жидкостью АКПП и установить их на поршень.
- Смазать внутреннюю поверхность барабана C3 рабочей жидкостью АКПП.
- Вдавить поршень C3 в барабан C3.
Важно: Следует проявлять осторожность, чтобы не повредить уплотнительное кольцо.

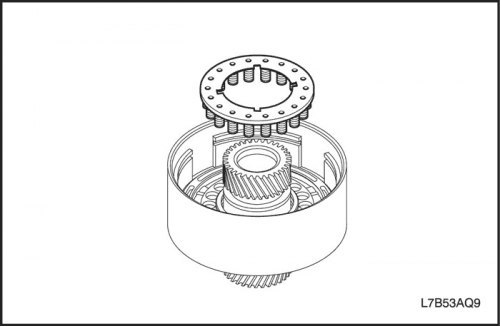

2. Установить возвратную пружину в сборе муфты понижающей передачи (C3).
- Установить возвратную пружину в сборе муфты понижающей передачи (C3) на поршень муфты понижающей передачи (C3).

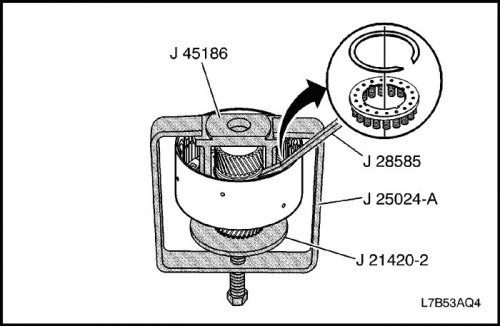

- Установить J-25024-A в тиски, нажимной болт которых находится внизу и отдан назад.
- Установить J-45186 на возвратную пружину в сборе муфты понижающей передачи (C3).
- Поместить J-21420-2 от J-23327 на верхнюю часть нажимного болта приспособления J-25024-A.
- Поместить картер сцепления вместе с J-45186 на J-21420-2 и под плечи J-25024-A.
- Нажимным болтом сжать пружину муфты, чтобы можно было установить стопорное кольцо.
- С помощью J-28585 или клещей для снятия и установки стопорных колец установить стопорное кольцо.
Важно: Убедиться в том, что разрез стопорного кольца не совпадает с фиксирующим выступом.

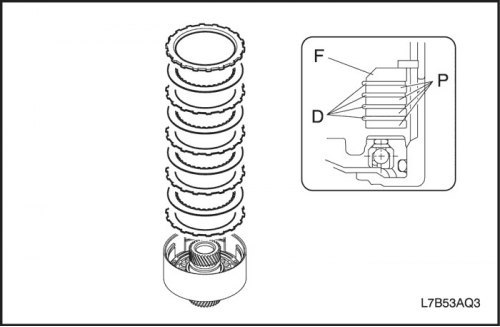

3. Установить фланец, диск и пластину муфты понижающей передачи (C3).
- Установить фланец, пластины и диски, как показано на рисунке.
Важно: Убедиться в правильности числа и порядка установки фланца, пластин и дисков.
- Порядок: Ф - Д - П - Д - П - Д - П - Д - П
| Муфта и тормоз | Фланец (Ф) | Пластина (П) | Диск (Д) |
| Муфта понижающей передачи (C3) | 1 | 4 | 4 |

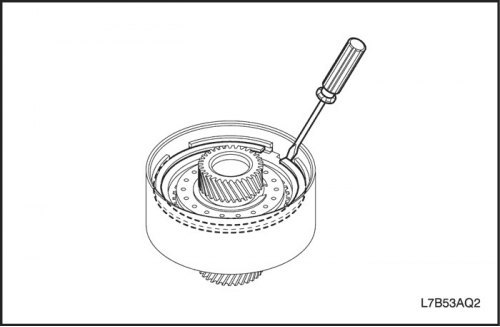

- Установить стопорное кольцо в паз отверткой. Убедиться, что разрез стопорного кольца не совпадает ни с одним из вырезов.
4. Проверить ход поршня муфты понижающей передачи (C3).
- Ход поршня: 1,52-1,90 мм (0,059-0,075 дюйма)
Если ход поршня C3 не укладывается в норму, выбрать другой фланец.
- Тип толщины фланца: 3,6 мм (0,142 дюйма), 3,8 мм (0,150 дюйма), 4,0 мм (0,157 дюйма)
