Процедура снятия
1. Дайте двигателю остыть до температуры окружающего воздуха (менее 50°C), затем снимите крышку заливной горловины охлаждающей жидкости.
2. Слейте охлаждающую жидкость. Следуйте пункту «Слив и заправка системы охлаждения» в этом разделе.
3. Ослабьте болты крепления шкива водяного насоса.
4. Снимите вспомогательный приводной ремень. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л.

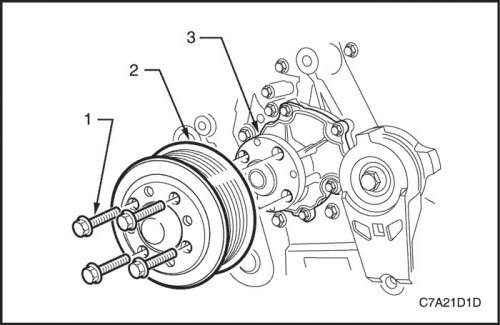

5. Выкрутите до конца болты (1) крепления шкива водяного насоса, затем снимите шкив (2) со ступицы (3).
6. Снимите водяной насос (1) с передней крышки двигателя.
7. Снимите прокладку (2) водяного насоса к передней крышке и выбросьте в отходы.
Процедура проверки и очистки

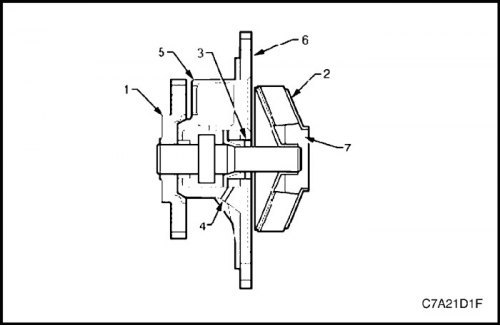

1. Проверните ступицу (1) водяного насоса. Ступица и крыльчатка (2) должны вращаться ровно и плавно. Если при вращении ступицы ощущается биение, повышенный шум или неровность движения, замените водяной насос.
2. Проверьте водяной насос снаружи на наличие следующих условий:
Повреждения резьбы болтов ступицы водяного насоса для шкива водяного насоса.
Повреждения отверстий под болты водяного насоса.
3. Осмотрите вал водяного насоса (3) и дренажное отверстие (4) в кожухе водяного насоса (5) на наличие признаков утечек. При наличии явных признаков утечек замените водяной насос.
4. Проверьте водяной насос внутри на наличие следующих условий:
Повреждения поверхности (6) уплотнительного фланца - прокладки водяного насоса.
Повреждения, коррозия или ограничения крыльчатки водяного насоса.
Повреждения, коррозия или ограничения каналов охлаждающей жидкости (7).
5. При необходимости замените водяной насос.
Процедура установки

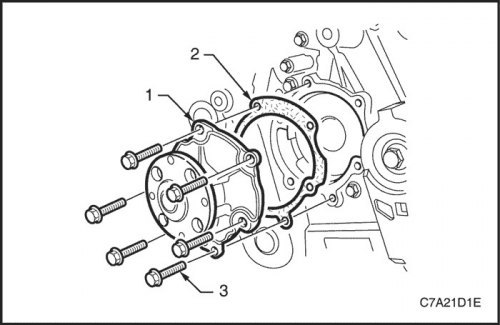

1. Установите прокладку (2) водяного насоса к передней крышке.
2. Установите водяной насос (1) на переднюю крышку двигателя.
Затянуть: Затяните болты крепления водяного насоса до 25 Н·м (18 фунт-футов).

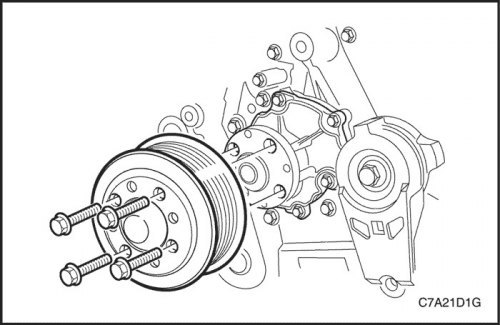

3. Установите шкив водяного насоса.
Затянуть: Затяните болты крепления шкива водяного насоса до 12 Н·м (106 фунт-дюймов).
4. Установите вспомогательный приводной ремень. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л.
5. Заправьте систему охлаждения двигателя. Следуйте пункту «Слив и заправка системы охлаждения» в этом разделе.
