Процедура снятия
Предупреждение! С целью предупреждения травм не снимайте заглушку расширительного бачка на горячем двигателе и радиаторе, поскольку теплота поддерживает давление в системе. Горячая жидкость и пар могут выходить под большим напором.
1. Слейте охлаждающую жидкость. Следуйте пункту «Слив и заправка системы охлаждения» в этом разделе.

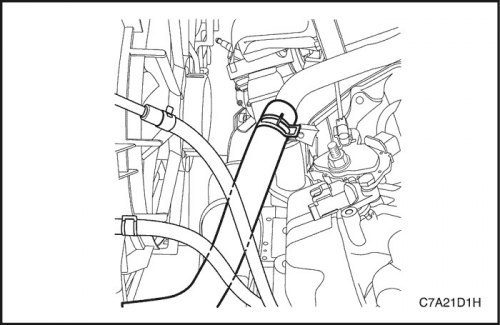

2. Освободите нижний хомут шланга радиатора на водяной трубке.
3. Отсоедините нижний шланг радиатора от водяной трубки.

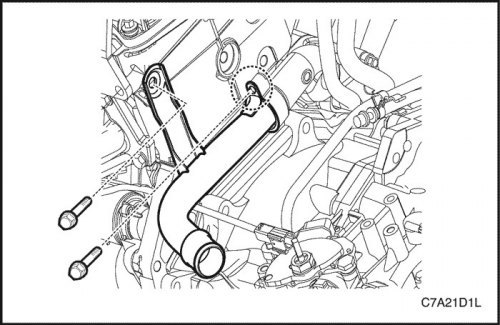

4. Выкрутите болты крепления водяной трубки из головки цилиндров и корпуса термостата.
5. Снимите водяную трубку.

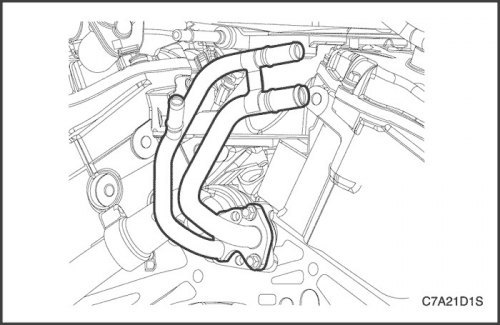

6. Снимите впускной и выпускной шланги обогревателя с впускной и выпускной трубки обогревателя.
7. Снимите впускную и выпускную трубки обогревателя с корпуса термостата.

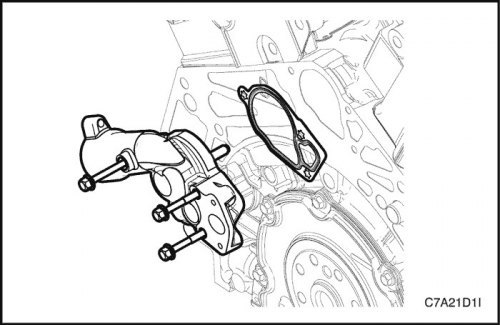

8. Снимите крепежные болты, удерживающие корпус термостата на блоке цилиндров.
9. Снимите корпус термостата с блока цилиндров.
10. Снимите и выбросьте в отходы прокладку корпуса термостата к блоку цилиндров.

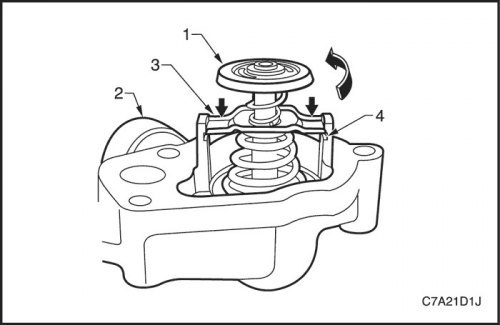

11. Удалите термостат (1) из корпуса термостата (2) в следующем порядке:
- а. Закрепите корпус термостата в тисках с мягкими губками.
- б. Нажмите удерживающий стержень (3) с обеих сторон термостата и вращайте термостат до тех пор, пока он не пройдет фиксирующие выступы (4) на корпусе термостата (2).
- c. Ослабьте силу сжатия пружины термостата.
- d. Удалите термостат в сборе из корпуса термостата.
Процедура установки
1. Установите впускную и выпускную трубки обогревателя на корпус термостата.
Затянуть: Затяните болты крепления впускной и выпускной трубки обогревателя до 12 Н·м (106 фунт-дюймов).
2. Установите термостат в корпус термостата.
3. Убедитесь, что сопрягаемые поверхности блока цилиндров и корпуса термостата чистые и сухие.
4. Установите новую прокладку на корпус термостата.
5. Установите корпус термостата на блок цилиндров.
Затянуть: Затяните болты крепления корпуса термостата до 10 Н·м (89 фунт-дюймов).
6. Установите водяную трубку.
Затянуть: Затяните болт крепления водяной трубки к корпусу термостата до 20 Н·м (15 фунт-футов).
Затяните болт крепления водяной трубки к головке цилиндров до 33 Н·м (24 фунт-футов).
7. Присоедините нижний шланг радиатора к корпусу термостата.
8. Присоедините впускной и выпускной шланги обогревателя к впускной и выпускной трубке обогревателя.
9. Прикрепите нижний шланг радиатора к корпусу термостата хомутом для шлангов.
10. Заправьте систему охлаждения двигателя. Следуйте пункту «Слив и заправка системы охлаждения» в этом разделе.
