Порядок снятия/установки
Внимание! Необходимо убедиться в том, что все компоненты остыли. Затем выполнить работу.
1. Отсоедините отрицательный кабель аккумулятора.
2. Снять декоративную крышку. См. Раздел 1B, "Механическая система двигателя - 2.0 Дизель".
3. Снять шланги и воздуховоды системы нагнетаемого воздуха. См. Раздел 1B, "Механическая система двигателя - 2.0 Дизель".

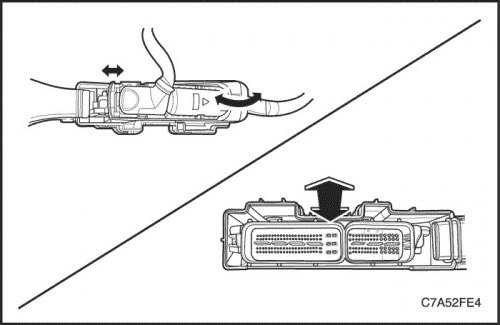

4. Слейте охлаждающую жидкость двигателя. См. Раздел 1D1, "Охлаждение двигателя - 2.0 Дизель".
5. Снять аккумуляторную батарею и полку. См. Раздел 1E1, Электрическая часть двигателя - 2.0 Дизель.
6. Снять контроллер ЭСУД. См. «Контроллер ЭСУД» в этом разделе.

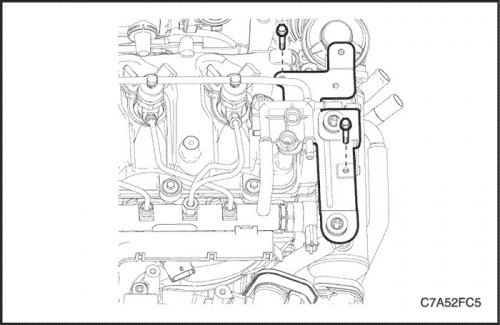

7. Снять кронштейн декоративной крышки. См. «Вакуумный насос» в этом разделе.

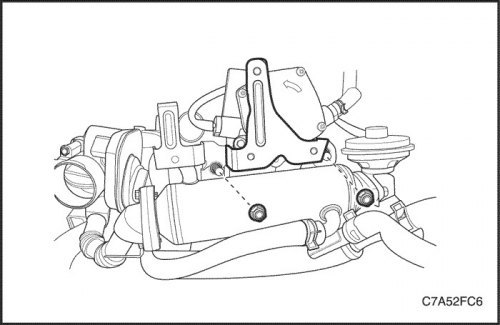

8. Снять кронштейн жгута проводов двигателя. См. «Вакуумный насос» в этом разделе.

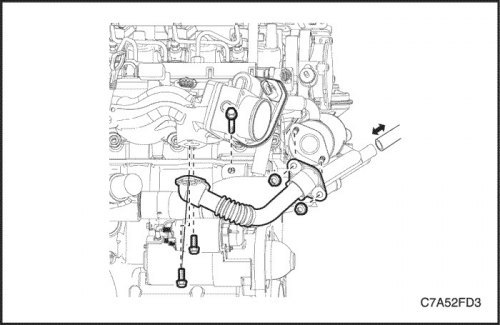

9. Снять выпускной трубопровод охладителя рециркуляции отработавших газов.
10. Отсоединить шланг от расширительного бачка к водяной трубке.
11. Отсоединить шланг от обогревателя к водяной трубке.
12. Вывернуть из передней части блока цилиндров двигателя болт крепления водяной трубки.
13. Снять клапан EGR.
14. Вывернуть из задней и боковой частей блока цилиндров двигателя болты крепления водяной трубки.
15. Опустить водяную трубку.
16. Снять охладитель рециркуляции отработавших газов.
17. Снять впускной трубопровод охладителя рециркуляции отработавших газов с выпускного коллектора.

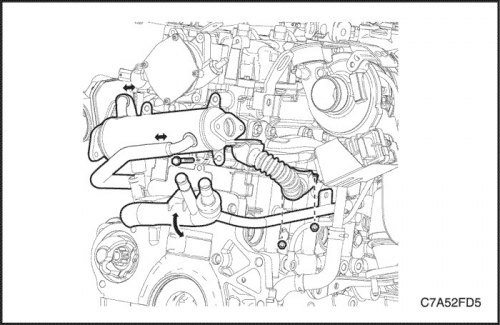

Процедура установки
1. Установить впускной трубопровод охладителя рециркуляции отработавших газов на выпускной коллектор.
2. Установить охладитель рециркуляции отработавших газов вместе с кронштейном жгута проводов двигателя.
Затянуть: Затянуть крепежные гайки впускного трубопровода охладителя рециркуляции отработавших газов до 33 Н·м (24,3 фунт-фута).
Затянуть болт крепления охладителя рециркуляции отработавших газов до 20 Н·м (14,8 фунт-фута).

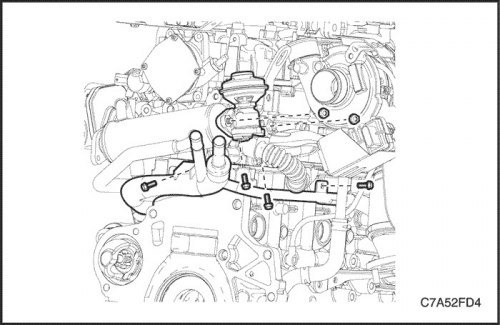

3. Установить клапан EGR.
4. Ввернуть в блок цилиндров двигателя болт крепления водяной трубки.
Затянуть: Затянуть гайки крепления клапана рециркуляции отработавших газов (к охладителю рециркуляции отработавших газов) до 20 Н·м (14,8 фунт-фута).
Затянуть болты крепления клапана рециркуляции отработавших газов (к впускному трубопроводу рециркуляции отработавших газов) до 20 Н·м (14,8 фунт-фута).
Текст предоставил этот ресурс: autoinstruction.ru
Затянуть болт крепления (M6)водяной трубки до 9 Н·м (79,7 фунт-дюйма).
Затянуть болт крепления (M8)водяной трубки до 20 Н·м (14,8 фунт-дюйма).

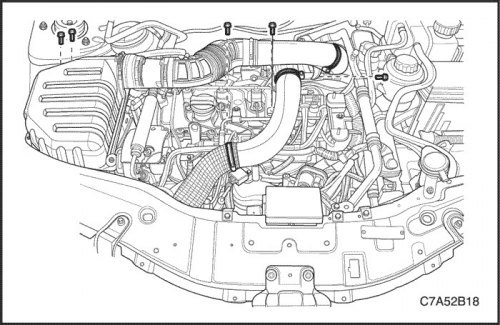

5. Установить выпускной трубопровод охладителя рециркуляции отработавших газов.
6. Ввернуть в переднюю часть блока цилиндров двигателя болт крепления водяной трубки.
Затянуть: Затянуть болты и гайки крепления выпускного трубопровода охладителя рециркуляции отработавших газов до 20 Н·м (14,8 фунт-фута).
Затянуть болт крепления (M8)водяной трубки до 20 Н·м (14,8 фунт-дюйма).
