Внимание! Не допускается курение или использование открытого огня в местах выполнения работ на топливной системе. При выполнении работ на топливной системе следует отсоединить отрицательный кабель аккумуляторной батареи, за исключением тех проверок, когда требуется напряжение батареи.
Процедура снятия
1. Снять возвратный шланг форсунки.
Важно: Не стягивать зажим, а только прижать его и одновременно отсоединить обратный шланг форсунки. Если снять зажим с форсунки, то его повторное использование будет невозможным.
2. Отсоединить возвратный шланг насоса впрыска.
3. Отсоединить возвратный шланг общей топливной рампы.

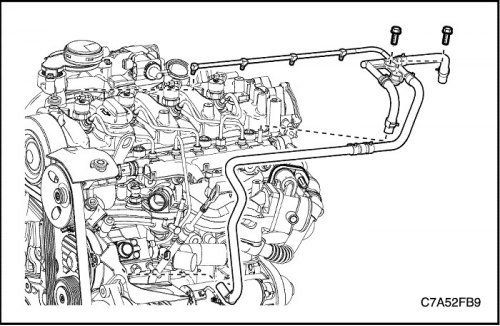

4. Снять стопорные болты соединительного блока.
5. Снять возвратный топливопровод в сборе.
(Информация размещена на интернет-сайте: «autoinstruction.ru»)
Процедура установки
1. Установить возвратный топливопровод в сборе.
2. Подсоединить возвратный шланг общей топливной рампы.

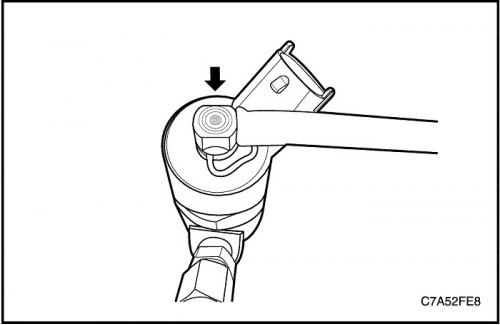

Важно: Вдавливать возвратную трубку форсунки рукой сверху вниз вертикально в форсунку до тех пор, пока не раздастся щелчок соединительной детали, вставшей на место.
3. Подсоединить возвратный шланг насоса впрыска.
4. Установить соединительный блок.
Затянуть: Затянуть болты крепления соединительного блока до 11 Н·м (97,4 фунт-дюйма).
