В зависимости от максимального тока корпуса предохранителей и плавких вставок имеют различные цвета. Предохранители, плавкие вставки и реле размещаются в двух монтажных блоках монтажных блоках: салоне автомобиля и в моторном отсеке.
В салоне автомобиля блок предохранителей и реле расположен в панели приборов с левой стороны. Доступ к монтажному блоку закрывает накладка.
Монтажный блок предохранителей и реле в салоне: 1 - рабочие предохранители Fl—F40; 2 - запасные предохранители; 3 - рабочие предохранители F41—F46; 4 - рабочие предохранители F47—F51; 5 - пинцет для извлечения предохранителей; KI—К13 - реле включения электрооборудования
Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами.
Таблица 14.4.1. Реле монтажного блока в салоне
| № | Сила тока, А | Защищаемые цепи |
| F1 | 15 | Правый подрулевой переключатель, стеклоомыватель |
| F2 | 30*1/5*2 | Левый подрулевой переключатель |
| F3 | 10*1 | Дальний свет |
| F4 | 30*1/5*2 | Левый подрулевой переключатель |
| F5 | 15 | Обогрев сидений |
| F6 | 7,5*1 | Габаритный свет (правая сторона) |
| F7 | 10*1 | Габаритный свет (левая сторона) |
| F8 | 5*1 | Задний противотуманный фонарь |
| F9 | 3 | Боковой указатель поворота правый (в зеркале) |
| F10 | 5 | Селектор выбора режима работы АМКП |
| F11 | 10*1 | Ближний свет (левая блок-фара) |
| F12 | 15 | Указатели поворотов, блок управления электрооборудованием |
| F13 | 10 | Блок управления электрооборудованием (питание) |
| FI4 | 10 | Выключатель сигнала торможения |
| F15 | 5 | Датчик дождя и интенсивности солнечного света, электрокорректор фар |
| F16 | 5 | Датчик положения педали тормоза |
| F17 | 5 | Плафон освещения вещевого ящика, плафон освещения багажного отсека, плафоны подсветки порогов |
| F18 | 3 | Боковой указатель поворота левый ( в зеркале) |
| F19 | 10*1 | Ближний свет (правая блок-фара) |
| F20 | 5 | Обогрев наружных зеркал |
| F21 | 15 | Блок управления системы подушек безопасности |
| F22 | 5 | Щиток приборов |
| F23 | 5 | Щиток приборов |
| F24 | 5 | Система «ЭРА ГЛОНАСС», аудиосистема |
| F25 | 5 | Блок управления ESP |
| F26 | 15 | Топливный модуль |
| F27 | 5 | Парктроник |
| F28 | 5 | Блок управления электроусилителем рулевого управления |
| F29 | 10*1/5*2 | Наружное освещение прицепа (прицеп) |
| F30 | 5 | Блок управления системы «ЭРА ГЛОНАСС» |
| F31 | 5 | Блок управления системы «ЭРА ГЛОНАСС» |
| F32 | 10 | Питание клеммы 15 моторного отсека |
| F33 | 5 | Блок управления электростеклоподъемниками, клавиши электростеклопоъемников |
| F34 | 5 | Датчик угла поворота рулевого колеса, блок переключателей на рулевом колесе |
| F35 | 5 | Блок управления электростеклоподъемниками/наружными зеркалами на двери водителя |
| F36 | 15 | Аудиосистема, диагностический разъем |
| F37 | 7,5 | Сигнал торможения правого заднего фонаря |
| F38 | 7,5 | Сигнал торможения левого заднего фонаря |
| F39 | 10*1 | Дневные ходовые огни |
| F40 | 10*1 | Дальний свет (правая блок-фара) |
| F41 | 20 | Розетка 12 В, прикуриватель |
| F42 | 20 | Блок управления электрооборудованием (питание ) |
| F43 | 20 | Блок управления электрооборудованием (центральный замок) |
| F44 | 30 | Электростеклоподъемники |
| F45 | 30 | Электровентилятор климатической установки |
| F46 | 30*1 | Правый подрулевой переключатель (стеклоочиститель) |
| F47 | 25*2 | Блок управления (дальний свет (правая блок-фара), ближний свет (левая блок-фара), габаритный свет (левая сторона) |
| F48 | 30*2 | Блок управления (стеклоочиститель) |
| F49 | 25*2 | Блок управления (противотуманные фары, задние противотуманные фонари и фонари освещения номерного знака) |
| F50 | 25*1 | Блок управления (дальний свет (левая блок-фара), ближний свет (правая блок-фара), габаритный свет (правая сторона) |
| F51 | 5 | Нет данных |
*1 Для комплектации классик/комфорт.
*2 Для комплектации люкс.
Таблица 14.4.2. Реле монтажного блока в салоне
| № | Сила тока, А | Подключаемые цепи |
| К1 | 70*1/50*2 | Освещение, обогрев сидений |
| К2 | 30 | Резерв |
| КЗ | 30 | Обогрев заднего стекла |
| К4 | 30 | Стеклоподъемники передних дверей |
| К5 | 40 | Электровентилятор климатической установки |
| Кб | 30 | Стеклоподъемники задних дверей |
| К7 | 20 | Топливный модуль (топливный насос) |
| К8 | 20 | Питание розетки 12 В (в положении выключателя АСС) |
*1 Для комплектации классик/комфорт.
*2 Для комплектации люкс.

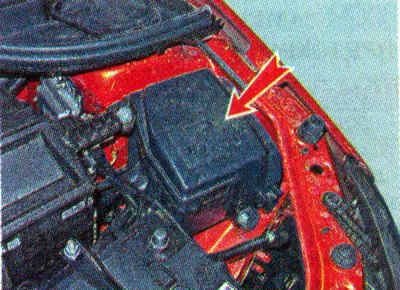

В моторном отсеке монтажный блок предохранителей и реле установлен с левой стороны.
Монтажный блок предохранителей и реле в моторном отсеке: F - предохранители; К - реле
Таблица 14.4.3. Предохранители и защищаемые цепи монтажного блока в моторном отсеке
| № | Сила тока, А | Защищаемые цепи |
| F60 | 70 | Электроусилитель рулевого управления |
| F61 | 30 | Обогрев заднего стекла |
| F62 | 40 | Система курсовой устойчивости ESP |
| F63 | 15 | Электромуфта компрессора кондиционера |
| F64 | 5 | Блок управления системой курсовой устойчивости ESP |
| F65 | 25 | Система курсовой устойчивости ESP |
| F66 | 5 | Блок управления АМКП |
| F68 | 70 | Блок управления АМКП |
| F69 | 15 | БУ электровентилятора системы охлаждения, катушки зажигания, форсунки |
| F70 | 60 | Питание цепи K30S |
| F71 | 60 | АКБ |
| F72 | 60 | АКБ |
| F73 | 10 | Звуковой сигнал |
| F74 | 5 | Включатель света заднего хода |
| F75 | 60 | Обогрев ветрового стекла |
| F76 | 10 | Реле зуммера |
| F78 | 7,5 | Датчик концентрации кислорода, клапан продувки адсорбера |
| F79 | 40 | Блок реле (или реле электровентилятора системы охлаждения) |
| F80 | 5 | Реле обогрева ветрового стекла (обмотка) |
Таблица 14.4.4. Реле монтажного блока в моторном отсеке
| № | Сила тока,А | Подключаемые цепи |
| К21 | 30 | Реле 1 обогрева ветрового стекла |
| К22 | 30 | Реле 2 обогрева ветрового стекла |
| К23 | 30 | Реле стартера |
| К24 | 20 | Реле звукового сигнала |
| К25 | 20 | Реле зуммера |
| К27 | 20 | Главное реле системы управления двигателем |
| К28 | 20 | Реле муфты компрессора кондиционера |
| К29 | 40 | Реле электровентилятора системы охлаждения |
