Электросхема цепи зарядки аккумулятора (Lada Largus I)

0

Схема 5. Цепь зарядки аккумулятора (автомобиль с…

Схема 5. Цепь зарядки аккумулятора (автомобиль с двигателем К4М): 1 - аккумулятор : 2 - комбинация приборов; 3 - генератор

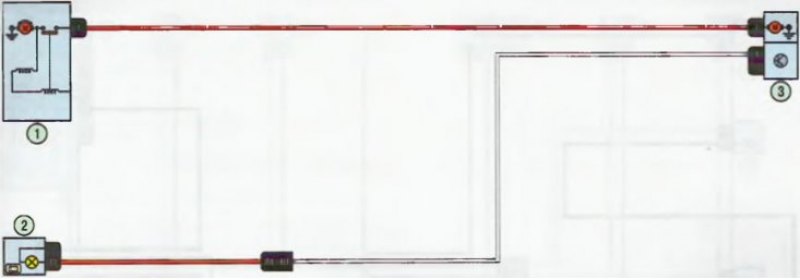

Схема 6. Цепь зарядки аккумуляторной батареи…

Схема 6. Цепь зарядки аккумуляторной батареи (автомобиль с двигателем К7М): 1 - стартер; 2 - комбинация приборов; 3 - генератор

Статья проверена экспертом: Михаил Кондратьев
