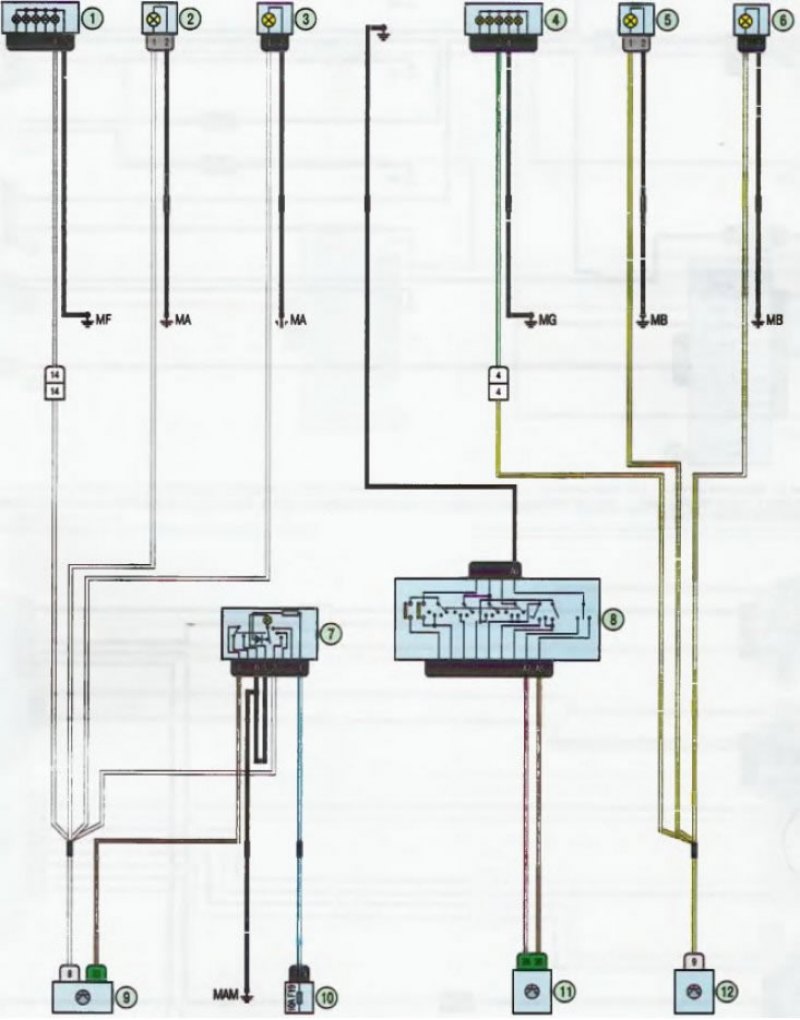

Схема 11. Указатели поворота и аварийная сигнализация: 1 - правый задний фонарь; 2 - лампа правого переднего указателя поворота; 3 - правый боковой указатель поворота; 4 - левый задний фонарь; 5 - лампа левого переднего указателя поворота; 6 - правый боковой указатель поворота; 7 - выключатель аварийной сигнализации; 8 - подрулевой переключатель; 9,11,12 - блок управления электрооборудованием салона; 10 - блок предохранителей в салоне

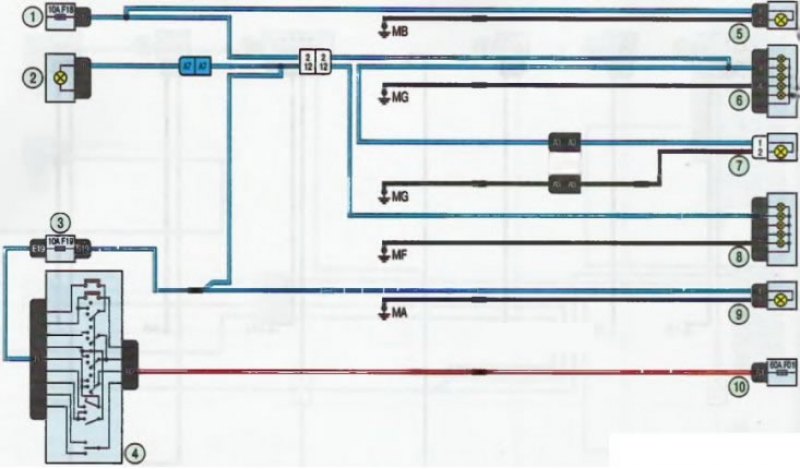

Схема 12. Габаритные огни: 1, 3 - блок предохранителей в салоне; 2 - лампа освещения вещевого ящика; 4 - подрулевой переключатель; 5 - лампа габаритного огня в левой блок-фаре; 6 - левый задний фонарь; 7 - лампа освещения номерного знака; 8 - правый задний фонарь; 9 - лампа габаритного огня в правой блок-фаре; 10 - блок реле и предохранителей в моторном отсеке
