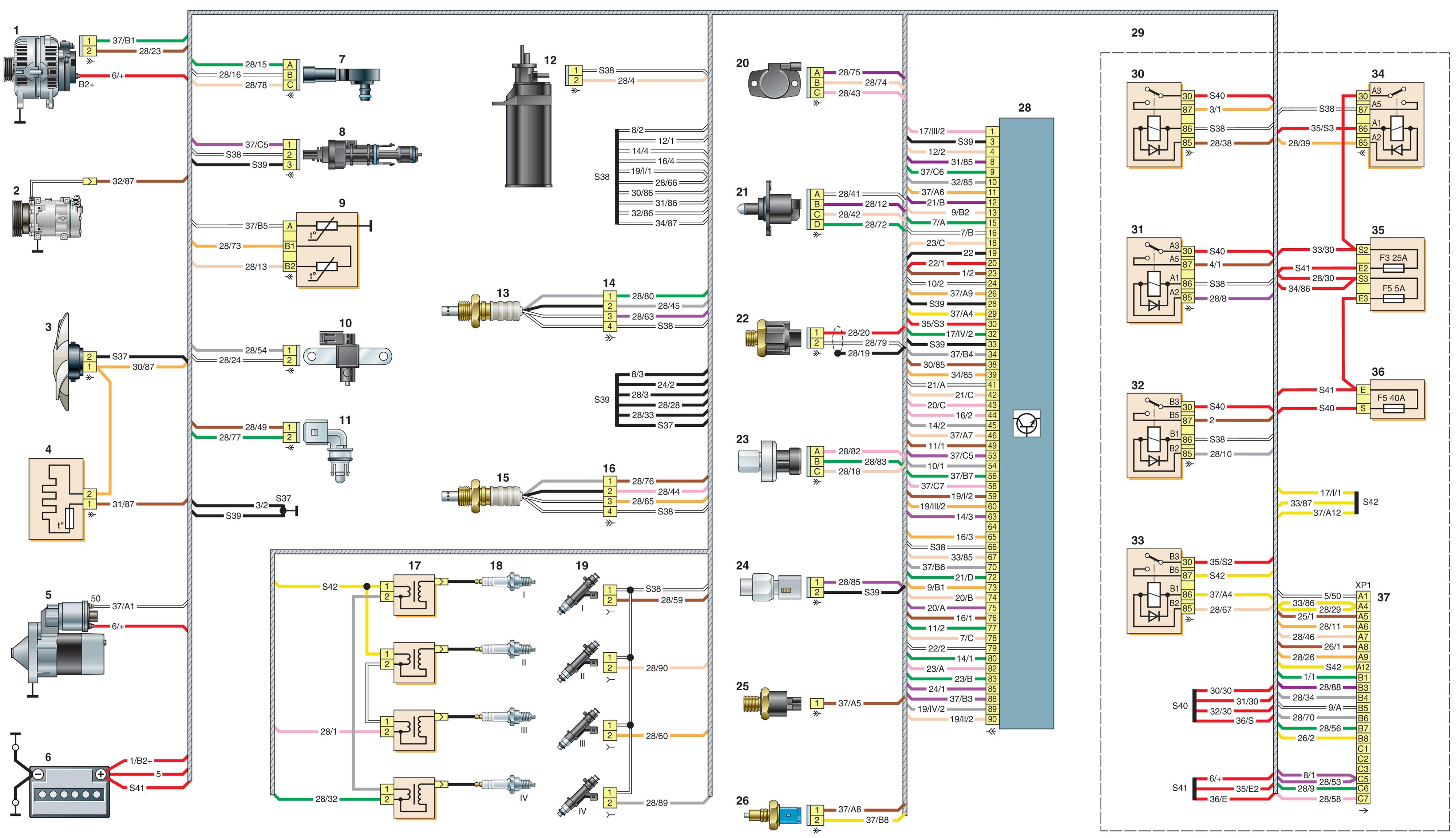

1 - генератор; 2 - компрессор кондиционера; 3 - вентилятор системы охлаждения; 4 - дополнительный резистор; 5 - стартер; 6 - аккумуляторная батарея; 7 - датчик абсолютного давления воздуха; 8 - датчик скорости автомобиля; 9 - датчик температуры охлаждающей жидкости; 10 - датчик положения коленчатого вала; 11 - датчик температуры воздуха на впуске; 12 - клапан продувки адсорбера; 13 - управляющий датчик концентрации кислорода; 14 - колодка соединения со жгутом проводов управляющего датчика концентрации кислорода; 15 - диагностический датчик концентрации кислорода; 16 - колодка соединения со жгутом проводов диагностического датчика концентрации кислорода; 17 - катушки зажигания; 18 - свечи зажигания; 19 - форсунки; 20 - датчик положения дроссельной заслонки; 21 - регулятор холостого хода; 22 - датчик детонации; 23 - датчик давления хладагента; 24 - датчик давления в системе гидроусилителя рулевого управления; 25 - датчик сигнализатора недостаточного давления масла; 26 - выключатель света заднего хода; 28 - электронный блок управления двигателем; 29 - блок предохранителей и репе в моторном отсеке; 30 - реле большой скорости вентилятора системы охлаждения; 31 - реле малой скорости вентилятора системы охлаждения; 32 - реле компрессора кондиционера; 33 - реле топливного насоса и катушки зажигания; 34 - главное реле; 35. 36 - предохранители в блоке реле и предохранителей в моторном отсеке; 37 - колодка соединения с передним жгутом проводов кузова
