Схема соединений заднего жгута проводов — модели Универсал Skoda Favorit Typ 781
Главная
Шкода
Фаворит
1987-1995, бензин
Электрооборудование
Электрические схемы
0

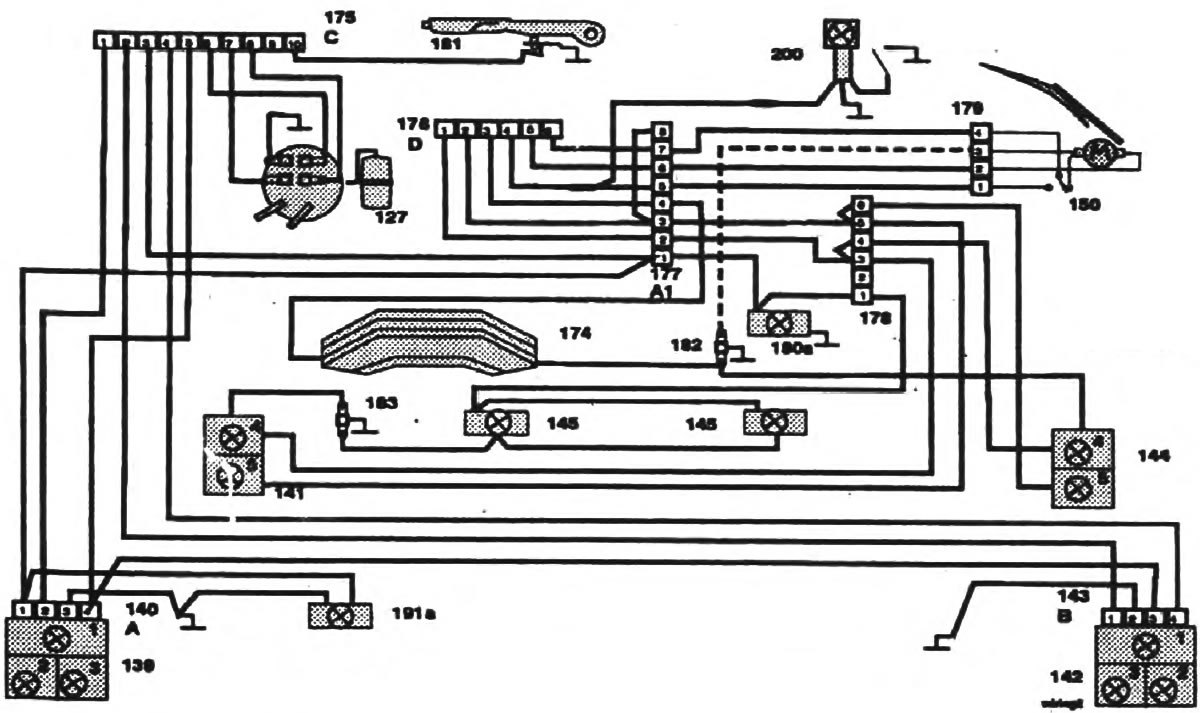

Схема соединений заднего жгута проводов — модели Универсал
Открыть большую картинку в новой вкладке »
Фонари
1 Указатель поворота
2 Стоп-сигнал
3 Габарит
4 Противотуманный
5 Задний ход
Ключи к схеме электрических соединений смотрите в
этой статье →
