Примечание. каталожные номера пошипника и деталей см. тут.
Узел подшипника заднего колеса: 1 - цапфа; 2 - барабан тормозного механизма; 3 - подшипник заднего колеса; 4 - стопорное кольцо подшипника; 5 - гайка; 6 - колпачок
Проверка осевого зазора
Внимание. Осевой зазор в подшипнике ступицы заднего колеса не должен превышать допустимого значения 0,03 мм. Если осевой зазор превышает допустимое значение подшипник необходимо заменить.
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять заднее колесо.
Установить на тормозной барабан индикатор, упереть ножку индикатора в торец оси ступицы и проверить осевой зазор подшипника ступицы заднего колеса, прикладывая знакопеременную нагрузку к барабану вдоль оси ступицы. Если осевой зазор в подшипнике превышает допустимое значение 0,03 мм подшипник необходимо заменить на новый (индикатор ИЧ 10, держатель индикатора из комплекта индикаторных приспособлений 67.7834-9540, ключ гаечный 17).
Примечание. О неисправности подшипика заднего колеса может свидетельствовать характерный шум.
Снятие
Снять тормозной барабан (см. тут).

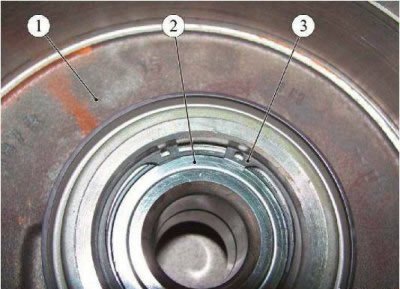

Рисунок 4-1 - Замена подшипника ступицы заднего колеса: 1 - тормозной барабан; 2 - подшипник ступицы заднего колеса; 3 - стопорное кольцо
Посмотрите оригинал на портале www.autoinstruction.ru
Извлечь из тормозного барабана 1, рисунок 4-1, стопорное кольцо 3 подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").
Установить тормозной барабан на стол пресса, установить на подшипник оправку для выпрессовки, наружным диаметром 52 мм, и выпрессовать подшипник 2 ступицы заднего колеса из тормозного барабана (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 52 мм для выпрессовки подшипника ступицы заднего колеса - самоизготовление).

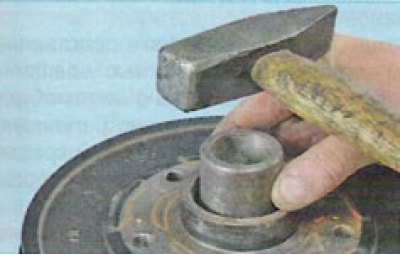

ИЛИ ...
используйте для этих целей молоток и подходящую оправку по указанным размерам. При этом подложите под тормозной барабан деревянные бруски
Установка
Внимание. Перед сборкой сопрягаемые поверхности тормозного барабана, оси ступицы заднего колеса и подшипника очистить и смазать.
Внимание. Перед сборкой проверить посадочные поверхности тормозного барабана и оси ступицы заднего колеса, дефектные детали заменить.
Установить тормозной барабан на стол пресса. Установить в тормозной барабан подшипник ступицы заднего колеса. Установить на подшипник оправку для запрессовки наружным диаметром 60 мм и запрессовать подшипник ступицы заднего колеса в тормозной барабан (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 60 мм для запрессовки подшипника ступицы заднего колеса - самоизготовление).
Внимание! Опирая чашку съемника с внутренней стороны барабана при запрессовке подшипника на автомобиле с ABS, не повредите задающее кольцо датчика скорости заднего колеса.
или...
... запрессовывайте подшипник молотком. В качестве оправки можно использовать наружное кольцо старого подшипника.
Внимание. При запрессовке подшипника в тормозной барабан усилие запрессовки прикладывать к наружной обойме подшипника. Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.
Установить в тормозной барабан стопорное кольцо подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").
Проверьте состояние цапфы. В случае её повреждения (резьбы, или посадочной поверхности под подшипник) - замените цапфу. Для этого головкой Е16 отверните четыре винта крепления ...
Снимите и установите новую цапфу.
Установить тормозной барабан.
Проверить работу и при необходимости отрегулировать привод стояночного тормоза.
Установить заднее колесо.
Нажать на педаль тормоза 2-3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.
Проверить эффективность рабочей тормозной системы.
