Примечание. каталожные номера деталей заднего амортизатора см. тут.
Примечание. При выборе запчастей имейте ввиду, что амортизаторы устанавливаемые на модификации Cross отличаются по размеру от устанавливаемых на Универсал.

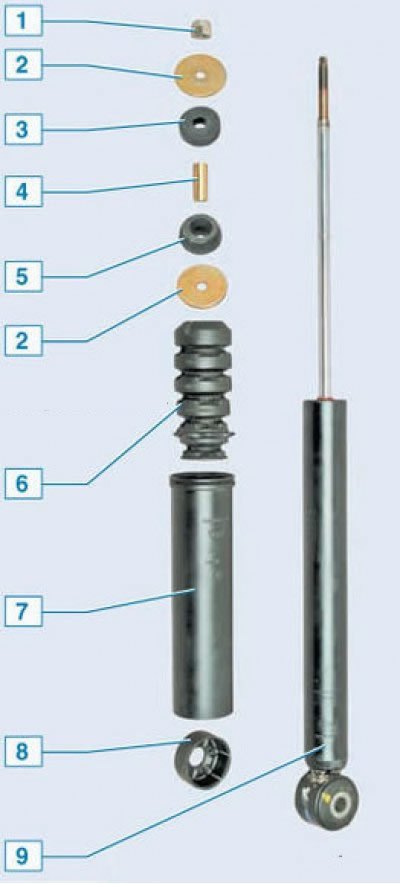

Амортизатор задний: 1 – гайка крепления штока амортизатора; 2 – шайба; 3 – верхняя подушка штока; 4 – распорная втулка; 5 – нижняя подушка штока; 6 – буфер хода сжатия; 7 – чехол; 8 – защитный колпак; 9 – амортизатор
Снятие
Внимание. Замену амортизаторов задней подвески производить комплектом для обеих сторон. Замена амортизатора с одной стороны не допускается.
Внимание. Для предотвращения повреждения резинометаллических шарниров рычагов задней подвески не допускается вывешивание рычагов задней подвески с затянутыми шарнирами на величину превышающую положение рычагов при полностью разгруженных пружинах задней подвески.
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

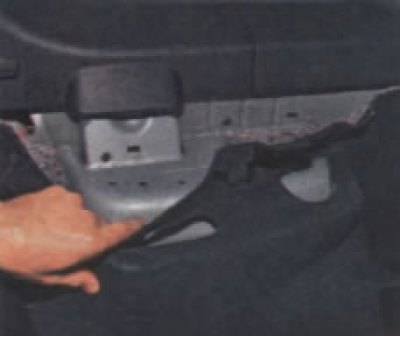

Для автомобилей R90, 5-мест - отвести в сторону облицовку арок задних колес.
Для автомобилей R90, 7-мест - трансформировать задний ряд сидений в положение для перевозки багажа и снять:

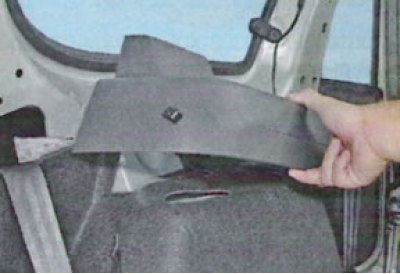

- задние боковые полки багажного отделения;

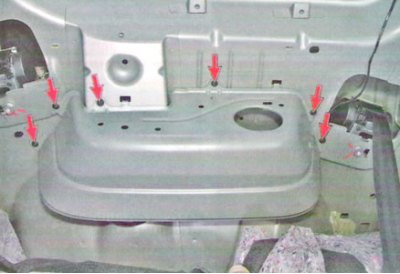

- отверните 6 винтов и снимите детали крепления и кронштейны (каркас накладки задней арки);
- отвести в сторону облицовку арок задних колес.
Для всех автомобилей

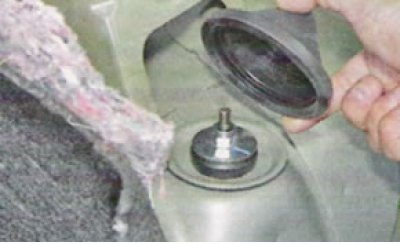

Снять заглушки 1, рисунок 2-1, мест крепления амортизаторов к аркам задних колес.
Снять задние колеса.
Поднять автомобиль, установить под рычаг задней подвески подставку и опустить автомобиль до начала сжатия пружины.

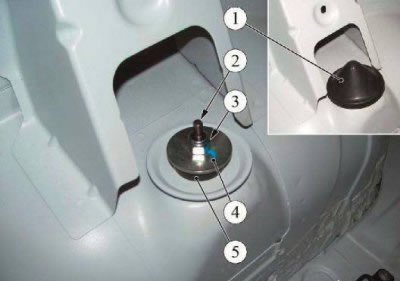

Рисунок 2-1 - Снятие амортизатора задней подвески: 1 - заглушка; 2 - шток амортизатора; 3 - гайка крепления штока амортизатора; 4 - шайба; 5 - верхняя подушка шарнира амортизатора

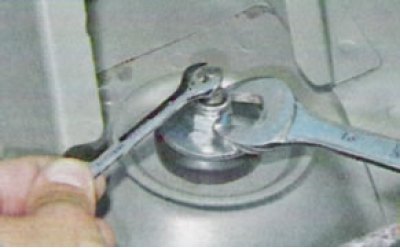

Застопорить шток 2 и отвернуть гайку 3 крепления амортизатора к кузову (ключ гаечный 6, 16).

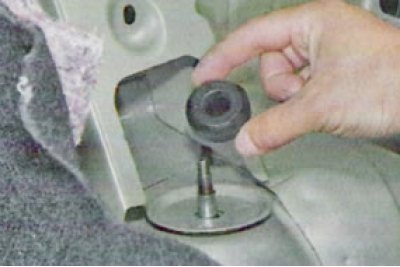

Снять шайбу 4, верхнюю подушку 5 шарнира амортизатора и втулку шарнира амортизатора.
 |
 |

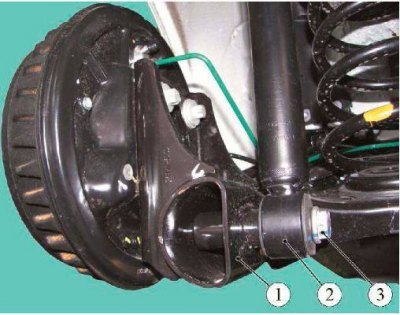

Рисунок 2-2 - Снятие амортизатора задней подвески: 1 - рычаг задней подвески; 2 - амортизатор задней подвески; 3 - болт крепления амортизатора
Отвернуть болт 3, рисунок 2-2, крепления амортизатора к рычагу 1 задней подвески (головка сменная 21, вороток).

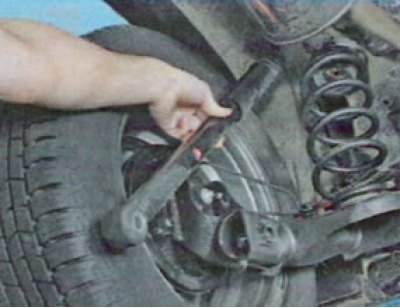

... и снять амортизатор

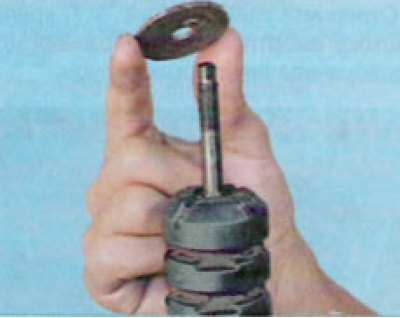

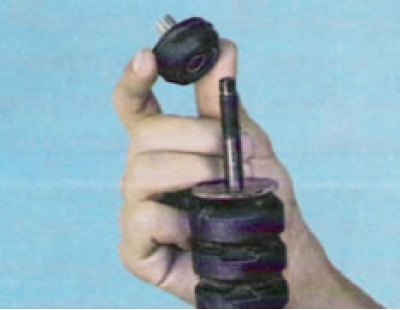

Снять со штока амортизатора нижнюю подушку шарнира амортизатора и шайбу.
 |
 |

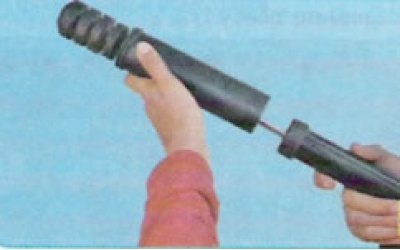

Снимите со штока амортизатора буфер сжатия в сборе с защитным пыльником.

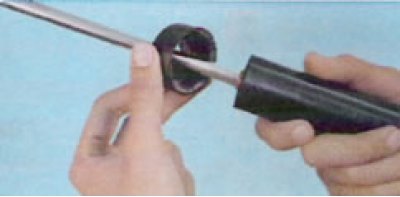

Разъедините буфер сжатия и защитный пыльник.
Установка
Внимание. Повторное использование гайки крепления штока амортизатора к арке заднего колеса не допускается. Гайка подлежит обязательной замене.
Внимание. Повторное использование болта крепления амортизатора к рычагу задней подвески не допускается. Болт подлежит обязательной замене.
Установить на шток амортизатора шайбу, нижнюю подушку и втулку шарнира амортизатора.
Поместить амортизатор в арку заднего колеса, подсоединить амортизатор к рычагу задней подвески и завернуть, не затягивая, новый болт крепления (головка сменная 21, вороток).
Ввести шток амортизатора в посадочное отверстие арки колеса, установить на шток верхнюю подушку шарнира амортизатора, шайбу и навернуть новую гайку крепления.
Момент затяжки верхней гайки крепления амортизатора 14 Н·м (1,4 кгс·м) (ключ гаечный 6, 16, вставка сменная 16).
Установить заглушки мест крепления амортизаторов к аркам задних колес.
Повторить операции по снятию - установке для второго амортизатора.
Установить задние колеса.
Для автомобилей R90, 5-мест - установить на место облицовку арок задних колес.
Для автомобилей R90, 7-мест - установить на место:
- облицовку арок задних колес;
- вещевое отделение;
- детали крепления и кронштейны подлокотников;
- задние боковые подлокотники.
Внимание. Окончательную затяжку болтов крепления амортизаторов к рычагам задней подвески производить на автомобиле, стоящем на колесах.
Окончательно затянуть болты крепления амортизаторов к рычагам задней подвески.
Момент затяжки болтов крепления амортизатора к рычагу 105 Н·м (10,5 кгс·м) (головка сменная 21, ключ моментный).
