Каталожные номера деталей: Запасная шаровая опора (R), Рычаг в сборе с шаровой.
Шаровая опора, отмеченная буквой "R" и со стопорной пружиной, является замененной деталью и не подлежит замене. Кроме того, следует иметь ввиду, что к моменту износа второго комплекта шаровых опор (R), сайлент-блоки рычага будут уже изношены. При необходимости повторной замены шаровой опоры заменить рычаг передней подвески в сборе.

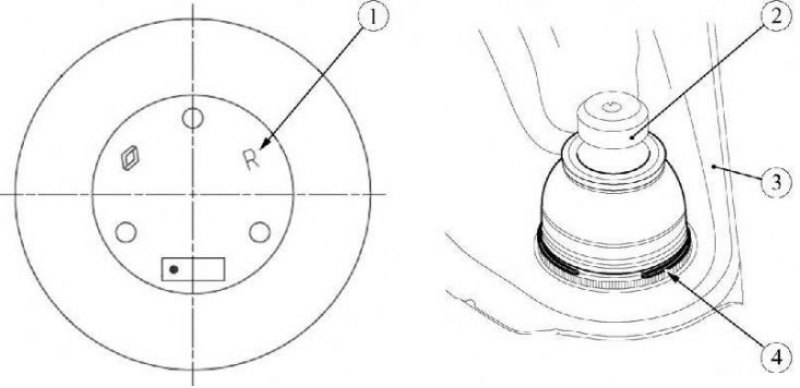

Рисунок 6-1 - Отличительные особенности шаровой опоры поставляемой в запасные части: 1 - маркировка шаровой опоры поставляемой в запасные части "R"; 2 - шаровая опора; 3 - рычаг передней подвески; 4 - стопорная пружина
Снятие
Поддомкратить, или установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять переднее колесо.
Снять рычаг передней подвески (см. тут).
Очистить рычаг передней подвески от загрязнений (щетка металлическая).
Если спецоборудования для выпрессовки не имеется.
Равномерно (с разных сторон) поддеваем мощной шлицевой отверткой корпус опоры под буртик и, опираясь на ребро рычага...

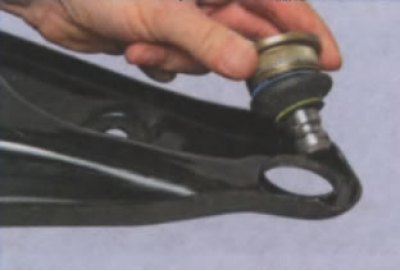

...выпрессовываем шаровую опору из отверстия рычага.
Осматриваем проушину рычага - вокруг отверстия не должно быть трещин, разрывов.
Перед запрессовкой новой шаровой опоры тщательно очищаем посадочную поверхность отверстия рычага от грязи и коррозии.

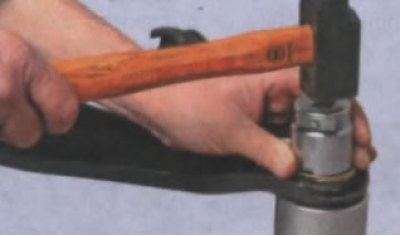

Подложив под рычаг инструментальную головку или отрезок трубы подходящего диаметра, вставляем в отверстие новую шаровую опору. Нанося удары молотком по оправке (можно использовать инструментальную головку), опирающейся на буртик корпуса опоры...запрессовываем опору в отверстие рычага до упора.
Внимание. Шаровая опора рычага нижней подвески поставляется в защитном чехле. Чехол снять только после запрессовки шаровой опоры в рычаг передней подвески и установки стопорной пружины 4, рисунок 6-1.
Если имеется спецоборудование
Снять хомуты чехла шаровой опоры и чехол (отвертка плоская).
[Данные скопированы с ресурса: autoinstruction.ru]
Установить на стол пресса упор с маркировкой "D1", установить на упор рычаг передней подвески, установить на корпус шаровой опоры оправку с маркировкой "D2" для выпрессовки и выпрессовать шаровую опору из рычага передней подвески (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), упор с маркировкой "D1" и оправка с маркировкой "D2" для выпрессовки из набора Tav. 1929).
Установка
Установить на стол пресса упор с маркировкой "R1", установить на упор рычаг передней подвески, установить в отверстие рычага новую шаровую опору, установить на корпус шаровой опоры оправку с маркировкой "R2" для запрессовки и запрессовать шаровую опору в рычаг передней подвески (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), упор с маркировкой "R1" и оправка с маркировкой "R2" для выпрессовки из набора Tav. 1929).
Остальные операции
Установить стопорную пружину в паз шаровой опоры, используя в качестве направляющей защитный чехол.
Снять с шаровой опоры транспортный чехол.
Установить рычаг передней подвески.
Установить переднее колесо.
Проверить и при необходимости отрегулировать углы установки передних колес.
