Устройство системы кондиционирования воздуха
Система кондиционирования воздуха состоит из следующих основных элементов: компрессора, конденсатора, испарителя и трубопроводов. Устройство системы кондиционирования воздуха показано на рисунке 2-1.

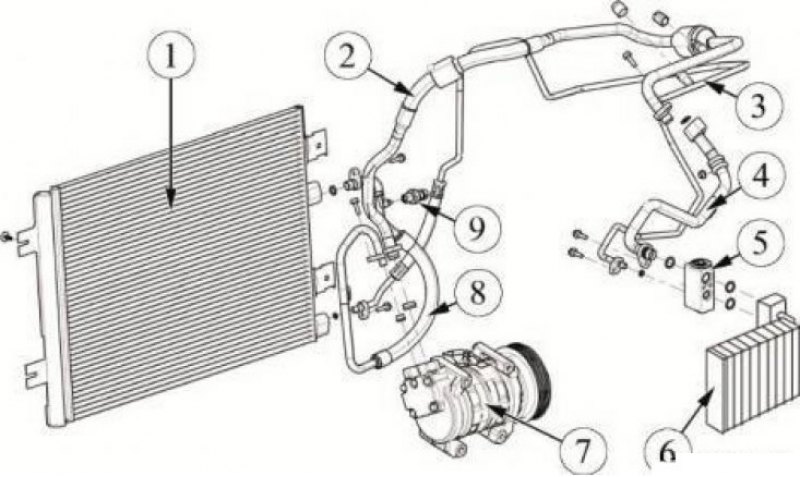

Рисунок 2-1 - Устройство системы кондиционирования воздуха: 1 - конденсатор; 2 - трубопровод, соединяющий компрессор с испарителем (длинная часть); 3 - трубопровод, соединяющий конденсатор с испарителем; 4 - трубопровод, соединяющий компрессор с испарителем (короткая часть); 5 - терморегулирующий вентиль; 6 - испаритель; 7 - компрессор; 8 - трубопровод, соединяющий компрессор с конденсатором; 9 - датчик давления
Общая схема работы контура системы кондиционирования и вентиляции показана здесь.

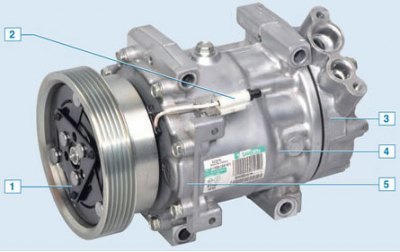

2.1. Компрессор: 1 – шкив с электромагнитной муфтой; 2 – вывод проводов электромагнитной муфты; 3 – задняя крышка; 4 – корпус; 5 – передняя крышка
Компрессор поршневого типа. Компрессор создает необходимое для работы системы кондиционирования давление и обеспечивает циркуляцию хладагента. Компрессор устанавливается на двигателе под генератором. Крутящий момент на вал компрессора передается от коленчатого вала поликлиновым ремнем через электромагнитную муфту.

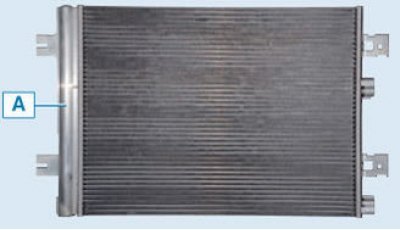

2.2. Конденсатор: А – ресивер-осушитель
Конденсатор за счет теплообмена с окружающим воздухом охлаждает газообразный хладагент, с высокой температурой и под высоким давлением, конденсирует его в жидкий хладагент. Конденсатор устанавливается на рамку радиатора перед радиатором системы охлаждения.
2.3. Испаритель
Испаритель охлаждает и осушает воздух в салоне автомобиля за счет теплообмена с хладагентом. Блок испарителя устанавливается в корпус отопителя перед радиатором отопителя.
2.4. Ресивер-осушитель
Ресивер-осушитель предназначен для аккумулирования хладагента в жидком состоянии, отделения от него влаги и возможных механических частиц. Ресивер-осушитель смонтирован на конденсаторе. В ресивер встроен съемный фильтр-осушитель.
2.5. Трубопроводы
Трубопроводы связывают элементы климатической установки между собой посредством фланцевых соединений.
2.6. Терморегулирующий вентиль
Для регулирования подачи хладагента из конденсатора в испаритель, перед испарителем устанавливается терморегулирующий вентиль (ТРВ).

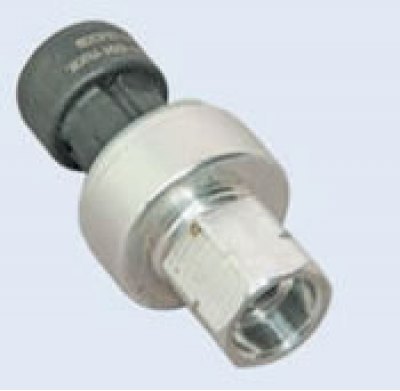

2.7. Датчик давления
Датчик давления (ДД) установлен в трубопровод, соединяющий компрессор и конденсатор. ДД дает сигнал на ЭБУ ЭСУД на выключение / включение компрессора при отклонении (повышении или понижении) давления от рабочей величины.
2.8. Блок управления отоплением, кондиционированием и вентиляцией
Управление системой кондиционирования осуществляется при помощи блока управления отоплением, кондиционированием и вентиляцией (БУ), расположенном в нижней части центральной консоли панели приборов. Расположение и назначение органов управления БУ показано на рисунке 2-2.

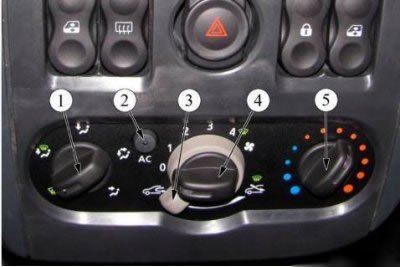

Рисунок 2-2 - Назначение органов управления блока управления отоплением, кондиционированием и вентиляцией: 1 - рукоятка управления направлением воздушного потока; 2 - кнопка включения кондиционера; 3 - рукоятка управления рециркуляцией; 4 - рукоятка управления скоростью воздушного потока; 5 - рукоятка управления температурой воздушного потока
Внимание. Работы с системой кондиционирования воздуха должен производить только персонал, прошедший соответствующее обучение.
При выполнении работ допускается применять стандартизированное оборудование и инструмент, функционально аналогичные указанному в руководстве, применение которых обеспечивает требуемую производительность, безопасность и качество работ.
При проведении на автомобиле любых видов работ, связанных с разгерметизацией системы кондиционирования, произвести полную выгрузку хладагента с последующей загрузкой системы. Работы по выгрузке, загрузке и по обнаружению утечек хладагента производить в соответствии с инструкциями по эксплуатации на сервисное оборудование и детектор-течеискатель.
Загрузку хладагента при неработающем двигателе выполнять через контур высокого давления. Масса заправляемого в систему хладагента (R134a) составляет 475±35 г. При неполной загрузке системы хладагентом, дозагрузку выполнять при работающем двигателе и включенной системе кондиционирования через контур низкого давления газообразным хладагентом.
Для предотвращения повреждения заправочного оборудования или травмы, категорически запрещается открывать вентили на контуре высокого давления (красный сервисный шланг) при загрузке хладагентом работающей системы кондиционирования. Все работы с хладагентом выполнять в очках с боковой защитой.
При замене элементов системы кондиционирования не допускается снимать технологические заглушки со штуцеров до того, пока каждый из элементов не будет подготовлен к подключению. Следует соблюдать осторожность при снятии технологических заглушек со штуцеров узлов системы кондиционирования во избежание травмирования, так как они заполнены под давлением газообразным азотом.
Внимание. При замене любого из элементов системы кондиционирования (конденсатор, испаритель и т.д.) обязательно заменять уплотнительные кольца.
При проведении сварочных работ на автомобиле в непосредственной близости от элементов системы кондиционирования - выполнить полную выгрузку хладагента из системы.
