С помощью дополнительного резистора (блока резисторов) вентилятор может вращаться с 4-мя различными скоростями и плавным переключением между ними.
Резистор дополнительный вентилятора отопителя расположен на корпусе отопителя со стороны блока педалей.

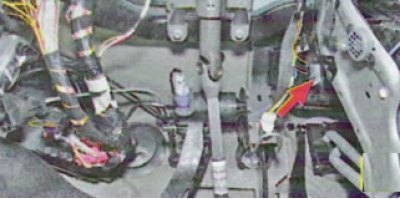

Так расположен блок дополнительных резисторов (вид со снятой панелью приборов).
Снятие
Снять панель приборов (см. тут).
Примечание. Можно обойтись и без снятия панели приборов, однако в этом случае придется работать в крайне стесненных условиях, на ощупь.
Нажав фиксаторы, отсоединить колодку 1, рисунок 14-4, жгута проводов, отвернуть винт 2 крепления резистора 3, извлечь резистор из блока отопителя (головка сменная Torx Т20, вороток).

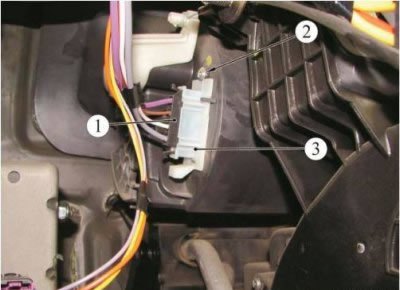

Рисунок 14-4 - Дополнительный резистор вентилятора отопителя: 1 - колодка жгута проводов; 2 - винт крепления дополнительного резистора вентилятора отопителя; 3 - дополнительный резистор вентилятора отопителя
Установка
Установку снятых деталей производить в порядке обратном снятию.
