Отопитель (печка) — снятие в сборе и разборка (Lada Largus I)

Оглавление: Снятие ↓ Установка ↓ Разборка ↓ Сборка ↓

Устройство и расположение деталей отопителя см. здесь.

Снятие

Снять панель приборов (см. тут).

Слить охлаждающую жидкость (см. тут).

У автомобилей оборудованных климатической установкой, следует выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование.

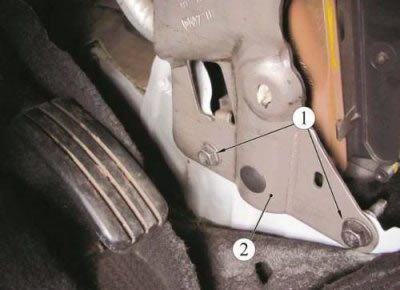

Отвернуть два болта 1, рисунок 13-1, нижнего крепления усилителя 2 поперечины панели приборов к основанию кузова (головка сменная 13, вороток).

Рисунок 13-1 - Нижнее крепление усилителя поперечины панели приборов: 1 - болт крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов

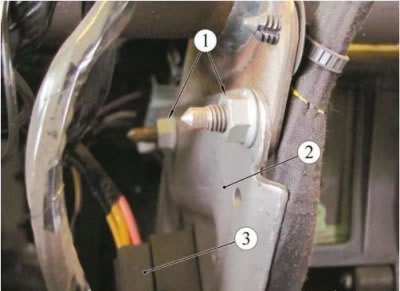

Отвернуть две гайки 1, рисунок 13-2, верхнего крепления усилителя 2 поперечины панели приборов. Отсоединить колодку 3 жгута проводов и снять усилитель 2 (головка сменная 13, вороток).

Рисунок 13-2 - Верхнее крепление усилителя поперечины панели приборов: 1 - гайка крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов; 3 - колодка жгута проводов

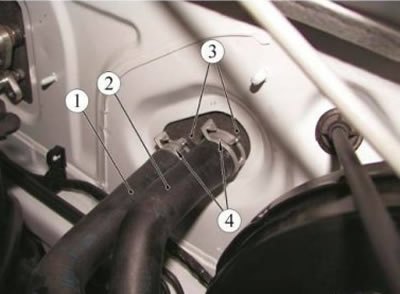

Сжать и сдвинуть два хомута 4, рисунок 13-3 (съемник хомутов типа 10614 "Stahlwille").

Снять шланги подводящий 2 и отводящий 1 отопителя с патрубков 3 радиатора отопителя.

Рисунок 13-3 - Крепление шлангов системы отопления: 1 - шланг отводящий отопителя; 2 - шланг подводящий отопителя; 3 - патрубки радиатора отопителя; 4 - хомут

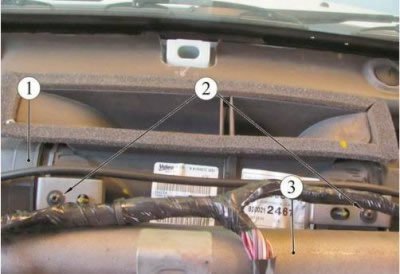

Отвернуть два винта 2, рисунок 13-4, крепления воздухораспределительного блока 1 к поперечине 3 (головка сменная Torx Т20, вороток).

Рисунок 13-4 - Крепление воздухораспределительного блока к поперечине панели приборов: 1 - воздухораспределительный блок; 2 - винт крепления блока к поперечине; 3 - поперечина панели приборов

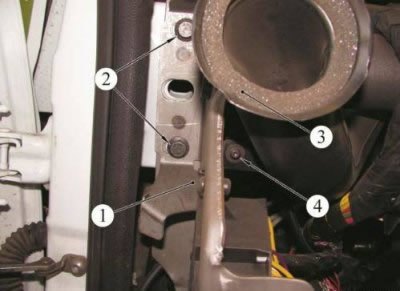

Отвернуть винт 4, рисунок 13-5, крепления левого переднего воздуховода и снять воздуховод, аналогично снять правый воздуховод (головка сменная Torx Т20, удлинитель, вороток).

Отвернуть по два винта 2 крепления поперечины 1 панели приборов справа и слева, отвести поперечину (головка сменная 13, вороток).

Рисунок 13-5- Крепление поперечины панели приборов и левого переднего воздуховода: 1 - поперечина панели приборов; 2 - винт крепления поперечины; 3 - передний воздуховод; 4 - винт крепления воздуховода

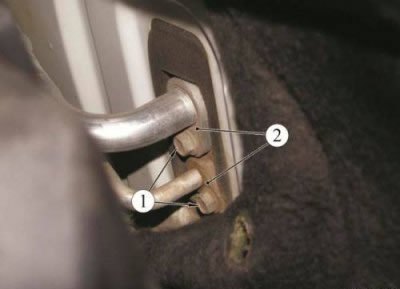

Для автомобилей, оборудованных системой кондиционирования: из моторного отсека отвернуть два болта 1, рисунок 13-6, крепления трубопроводов к испарителю, разъединить соединения и установить на трубопроводы и блок испарителя технологические заглушки (головка сменная 10, удлинитель, вороток).

Рисунок 13-6 - Крепление трубопроводов испарителя: 1 - болт крепления штуцеров трубопроводов; 2 - трубопроводы системы кондиционирования

Отсоединить колодки жгута проводов от вентилятора, добавочного резистора.

Снять блок отопителя в сборе с блоком управления отоплением, кондиционированием и вентиляцией.

Установка

Установку произвести в порядке обратном снятию, при этом:

для автомобилей, оборудованных системой кондиционирования воздуха: извлечь заглушки из трубопроводов и блока испарителя, установить на трубопроводы новые уплотнительные кольца. На уплотнительные кольца нанести масло компрессорное;
выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом, согласно инструкции по эксплуатации на сервисное оборудование.

Проверить работоспособность системы отопления, кондиционирования и вентиляции.

Разборка

Снять блок управления отоплением, кондиционированием и вентиляцией, отсоединив тяги привода заслонок от блока отопителя.

Снять поролоновые уплотнители 2, рисунок 13-7.

Открутить два винта 3 и снять кронштейн патрубков 1 (головка сменная Torx Т20, удлинитель, вороток).

Отвернуть винт 4, и снять патрубки подводящий 7 и отводящий 8 радиатора 6 отопителя (головка сменная Torx Т20, удлинитель, вороток).

Отвернуть два винта 5, отжать три фиксатора, извлечь радиатор 6 из корпуса отопителя и слить остатки охлаждающей жидкости (головка сменная Torx Т20, вороток).

Рисунок 13-7 - Блок отопителя: 1 - кронштейн патрубков; 2 - поролоновые уплотнители; 3 - винт крепления кронштейна патрубков; 4 - винт крепления патрубков; 5 - винт крепления радиатора; 6 - радиатор; 7 - патрубок подводящий; 8 - патрубок отводящий

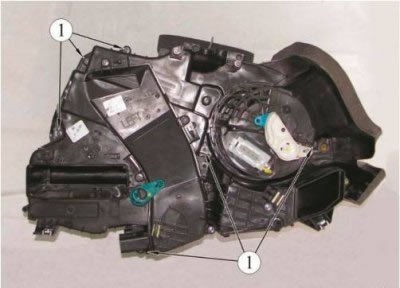

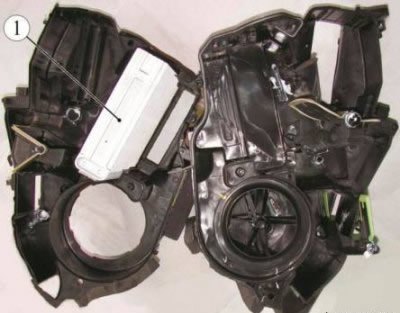

Отвернуть шесть винтов 1, рисунок 13-8, и разъединить блок отопителя на две части.
