Наружные зеркала

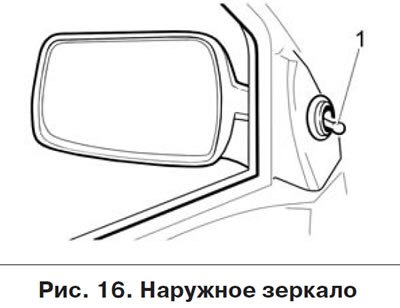

Наружные зеркала регулируются рукояткой 1 (рис. 16). Перед началом движения необходимо обеспечить оптимальный задний обзор.
В вариантном исполнении рукоятка 1 отсутствует и наружные зеркала регулируются переключателем 1 (см. рис. 6б) в модуле двери водителя (см. подраздел «Модуль двери водителя»).
В вариантном исполнении при включении обогрева заднего стекла также включается и обогрев наружных зеркал.
Внутреннее зеркало

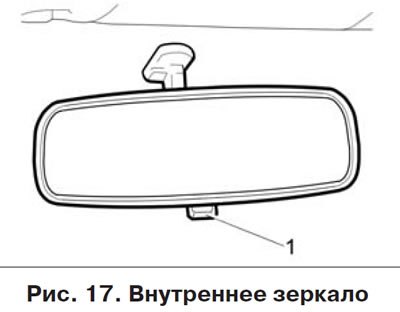

Внутреннее зеркало заднего вида регулируется поворотом вокруг шарнирной головки. При ослеплении светом фар движущегося сзади транспорта установите зеркало в противоослепляющее положение нажатием на рычажок 1 (рис. 17).
(Смотрите источник на портале autoinstruction.ru)
В вариантном исполнении устанавливается внутреннее зеркало без рычажка 1, с покрытием, обеспечивающим противоослепляющий эффект.
Плафон освещения салона

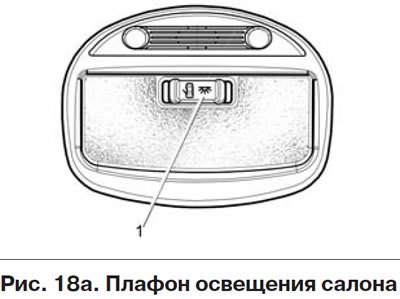

Режим работы плафона освещения салона (рис. 18а) зависит от положения переключателя 1.
— плафон включен и горит в постоянном режиме до момента его отключения. В среднем положении переключателя 1 плафон выключается.
— плафон освещения салона включается при открывании двери водителя и выключается при ее закрывании.
В вариантном исполнении:
— плафон включен и горит в постоянном режиме до момента его отключения. В среднем положении переключателя 1 плафон выключается.
— плафон работает по следующему алгоритму:
- При включенном зажигании плафон освещения салона плавно включается при открывании двери водителя (любой из пассажирских дверей - в вариантном исполнении) и плавно выключается при закрывании двери водителя (всех дверей - в вариантном исполнении).
- При выключении зажигания плафон включается и плавно гаснет через 15 секунд* если дверь водителя (ни одна из дверей - в вариантном исполнении) не открывалась.
При выключенном зажигании плафон освещения салона горит, если открыта дверь водителя (любая из дверей - в вариантном исполнении). После закрывания двери водителя (всех дверей - в вариантном исполнении) плафон:
- продолжает гореть в течение 25 секунд (задержка выключения**), затем плавно гаснет;
- плавно гаснет при включении зажигания;
- плавно гаснет при включении режима охраны (в вариантном исполнении).
* Функцию можно отключить на аттестованных ПССС.
** Программируется от 0 до 60 секунд при помощи спецоборудования на аттестованных ПССС.

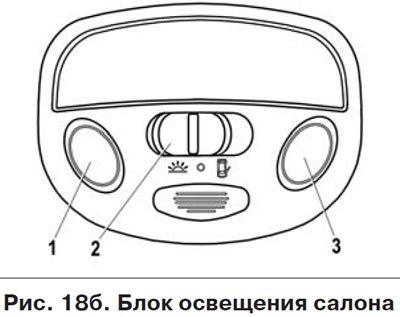

В вариантном исполнении вместо плафона устанавливается блок освещения салона (рис. 18б), который включает в себя секции индивидуального освещения мест водителя и переднего пассажира, и секцию общего освещения салона. Левая и правая секции индивидуального освещения включаются/выключаются нажатием на левую 1 или правую 3 кнопки соответственно.
Режим работы блока освещения салона зависит от положения переключателя 2.
— плафон включен и горит в постоянном режиме до момента его отключения.
O — секция общего освещения выключена.
— плафон работает по алгоритму, описанному выше.
В вариантном исполнении автомобили имеют функцию энергосбережения для устройств внутреннего освещения (плафоны освещения салона, вещевого бокового ящика и багажного отделения), которая отключает питание этих устройств примерно через 10 минут после выключения зажигания.
Противосолнечные козырьки

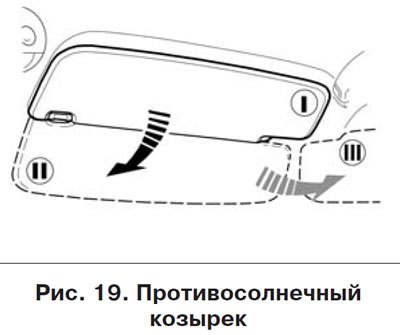

Противосолнечные козырьки в зависимости от направления лучей солнца можно установить из положения I (рис. 19) в положения II или III. В вариантном исполнении противосолнечный козырек пассажира имеет косметическое зеркало с внутренней стороны.
Вещевой ящик

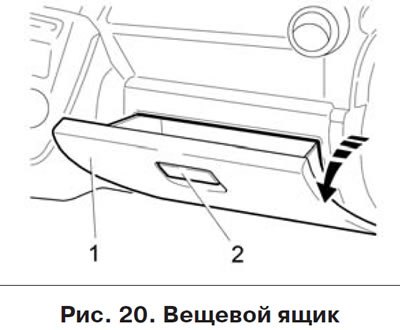

Чтобы открыть крышку вещевого ящика, необходимо потянуть на себя клавишу 2 (рис. 20) замка и затем открыть крышку 1.
Патрон для подключения дополнительного электрооборудования

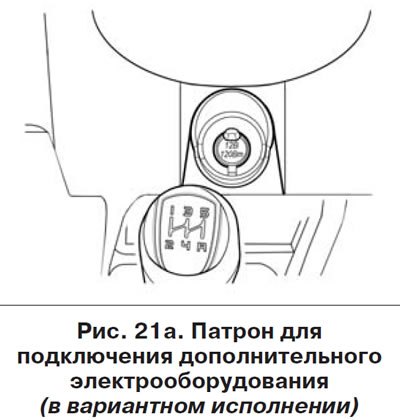

В вариантном исполнении на автомобили устанавливается патрон для подключения дополнительного электрооборудования (рис. 21а), который используется для подключения только 12-вольтовых электрических приборов мощностью не более 120 Вт.

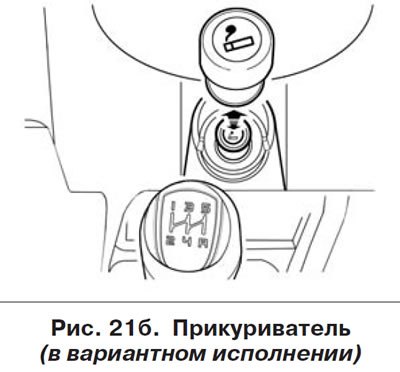

В вариантном исполнении вместо патрона для подключения дополнительного электрооборудования на автомобили устанавливается прикуриватель (рис. 21б). Для использования прикуривателя нажмите на кнопку патрона до его фиксированного положения. Примерно через 20 секунд патрон автоматически возвращается в исходное положение, готовый к применению.

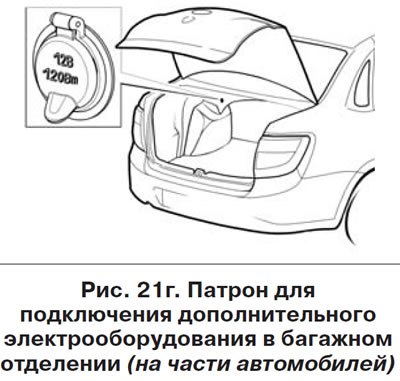

В вариантном исполнении на часть автомобилей дополнительно устанавливается патрон для подключения дополнительного электрооборудования в багажном отделении.
Внимание!
- 1. Не вставляйте в патрон прикуривателя ничего кроме штатной подвижной части прикуривателя.
- 2. Не используйте более одного электрического прибора. Не используйте двойные (или более) адаптеры для подключения автомобильных электрических аксессуаров.
- 3. Не удерживайте принудительно прикуриватель в нажатом положении, это может привести к его перегреву и перегоранию спирали. При этом сработает биметаллический предохранитель прикуривателя, что приведет к перегоранию плавкого предохранителя в монтажном блоке автомобиля.
- 4. Не допускается чистка спирали подвижной части прикуривателя металлическими предметами, это может привести к ее повреждению.
- 5. Всегда проверяйте отключение прикуривателя.
- 6. При замене необходимо использовать только типы прикуривателей, которые рекомендованы для данного автомобиля.
- 7. Патрон для подключения дополнительного электрооборудования предназначен для подключения только 12-вольтовых электрических приборов мощностью не более 120 Вт (10 А).

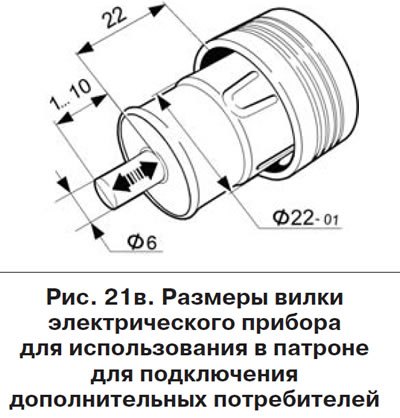

- 8. Если вилка (разъем) электрического прибора слишком свободно или слишком плотно размещается в патроне прикуривателя, это может привести к плохому контакту или приведет к застреванию вилки (разъема). Используйте электрические приборы только с соответствующими вилками (разъемами), которые указаны на рис. 21в.
- 9. Перегрузка патрона и плохой контакт вилки в патроне могут привести к срабатыванию встроенного в патрон предохранителя, который временно отключит электрический аксессуар. В случае повторного срабатывания предохранителя электрический аксессуар отключить для проверки его соответствия пункту 7 и рис. 21в.
- 10. Использование аксессуаров, не соответствующих пункту 7 и рис. 21в, может привести к короткому замыканию в цепи автомобиля.
- 11. Оставляя детей в автомобиле без присмотра, в качестве предосторожности, всегда извлекайте подвижную часть прикуривателя из гнезда.
- 12. Всегда вставляйте подвижную часть прикуривателя в патрон прикуривателя после использования.
- 13. Не оставляйте подключенные к патрону электроприборы, если водитель и пассажиры покидают салон автомобиля или автомобиль ставится на длительную стоянку (хранение).
Предупреждение!
- 1. Не следует касаться руками нагревательного элемента прикуривателя, это может привести к ожогу или к повреждению нагревательного элемента.
- 2. Выход и вилка могут быть горячими в течение или сразу же после использования.
 |
 |
