Плафон с фонарями индивидуальной подсветки
Замечание. Для замены неисправной лампы достаточно снять рассеиватель плафона. Для замены выключателя лампы индивидуальной подсветки и для зачистки контактов выключателя лампы освещения салона необходимо снять плафон.
Замена лампы
1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Шлицевой отверткой с тонким лезвием освобождаем два фиксирующих выступа и снимаем рассеиватель.
3. Для замены лампы освещения салона отжимаем пружинные контакты и извлекаем ее. Устанавливаем новую лампу в плафон.
4. Для замены лампы индивидуального освещения нажимаем на нее и поворачиваем против часовой стрелки. Устанавливаем лампу в обратной последовательности.
[Смотрите оригинал на указанном сайте AutoInstruction.ru]
5. Заводим два выступа на нижней части рассеивателя в пазы корпуса плафона освещения салона и нажимаем на верхнюю часть рассеивателя до защелкивания фиксаторов.
Снятие
1. Снимаем рассеиватель плафона освещения салона (см. выше).

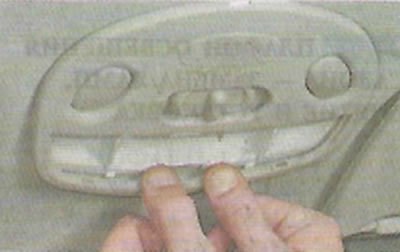

2. Выводим нижнюю часть облицовки плафона из зацепления с корпусом.
3. Снимаем облицовку.
4. Крестовой отверткой отворачиваем два самореза крепления плафона к потолку салона.
5. Извлекаем плафон из отверстия обивки потолка.
6. Сжав с двух сторон пружинные фиксаторы, разъединяем колодки жгута проводов.
Установка
Устанавливаем плафон в обратной последовательности.
Плафон без индивидуальных фонарей
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Шлицевой отверткой поддеваем и, преодолевая сопротивление пружинных фиксаторов, снимаем плафон.
3. Для замены лампы, отжимаем пружинные контакты и извлекаем ее. Устанавливаем новую лампу в плафон.
4. Устанавливаем плафон освещения салона в корпус, надавливаем до защелкивания фиксаторов.
Замечание. Корпус плафона снимают также, как показано выше.
