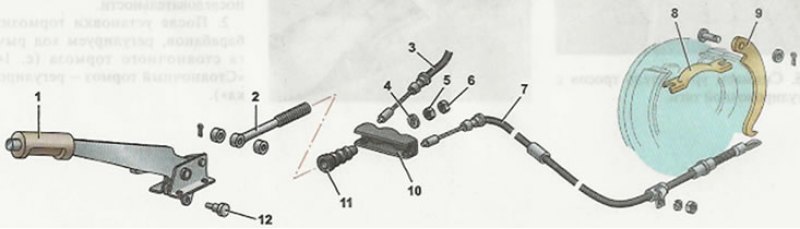

Стояночная тормозная система: 1 - рычаг стояночного тормоза; 2 - тяга рычага; 3 - трос привода тормозного механизма правою заднего колеса; 4 - шайба; 5 - регулировочная гайка; 6 - контргайка; 7 - трос привода тормозного механизма левого заднего колеса; 8 - распорная планка; 9 - рычаг; 10 - уравнитель тросов; 11 - резиновый чехол; 12 - ось тяги.
Стояночная тормозная система предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки.
Рычаг привода стояночного тормоза двумя тросами связан с тормозными механизмами задних колес. При поднятии рычага в верхнее положение рычаги, установленные на задних колодках, поворачиваются и начинают давить на распорные планки. При этом колодки задних тормозных механизмов раздвигаются и фиксируют барабан от проворачивания.
