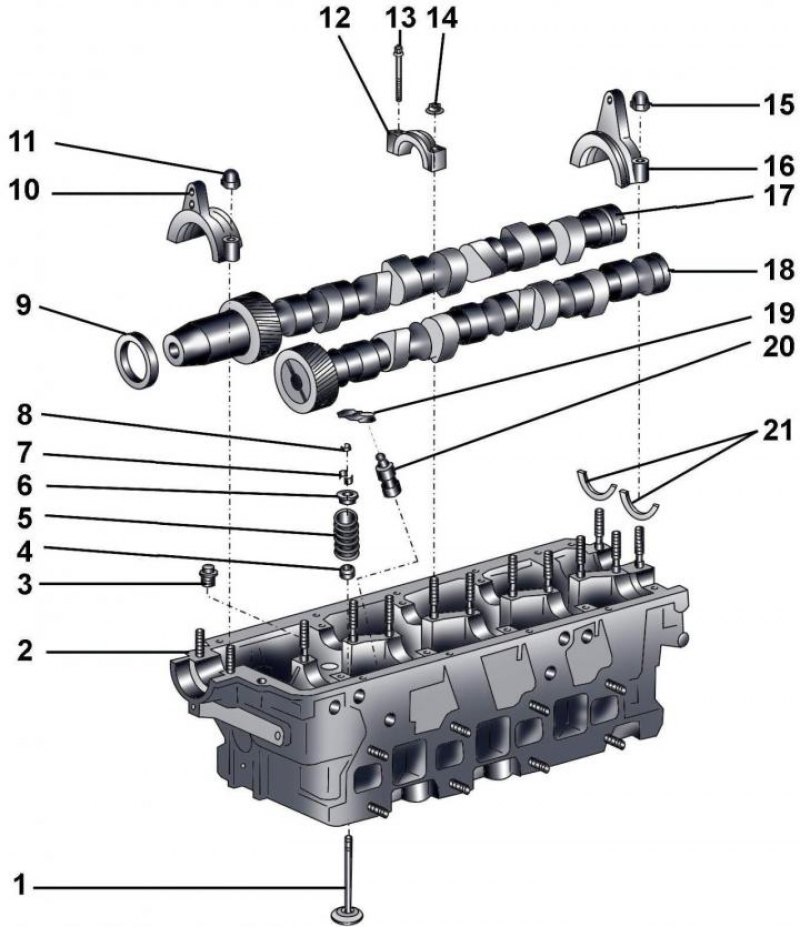

Рис. 3.4–62. Клапанный механизм: 1 – клапан; 2 – головка блока цилиндров; 3 – клапан ограничения давления 2,7 бар, 25 Н·м; 4 – маслоотражательный колпачок; 5 – пружина клапана; 6 – тарелка пружины клапана; 7 – сухари; 8 – опора рычага; 9 – уплотнительное кольцо; 10 – передняя крышка подшипника распределительного вала впускных клапанов; 11 – колпачковая гайка, 15 Н·м; 12 – крышка подшипника; 13 – болт, 10 Н·м; 14 – гайка, 10 Н·м; 15 – колпачковая гайка, 15 Н·м; 16 – задняя крышка подшипника распределительного вала выпускных клапанов; 17 – распределительный вал впускных клапанов; 18 – распределительный вал выпускных клапанов; 19 – рычаг; 20 – гидравлический толкатель; 21 – упорные полукольца
Перед установкой необходимо смазать рабочие поверхности гидравлических толкателей 20 (рис. 3.4–62) моторным маслом.
Снятие
Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите крышку головки блока цилиндров.
Снимите зубчатый ремень со шкивов распределительного вала.

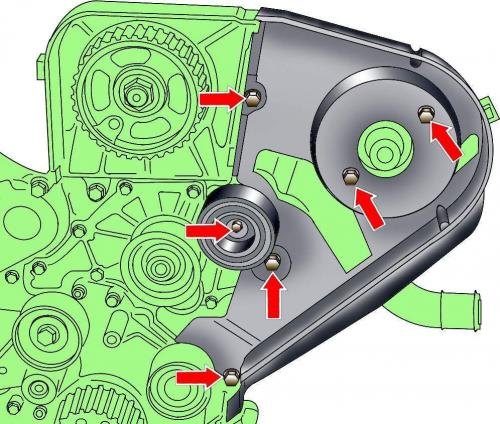

Рис. 3.4–55. Расположение болтов крепления направляющего ролика и заднего кожуха зубчатого ремня
Отвинтите болты и снимите задние кожухи зубчатого ремня (см. рис. 3.4–55, 3.4–58).
Текст предоставил этот ресурс: AutoInstruction.ru

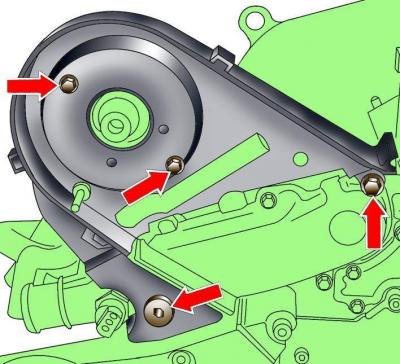

Рис. 3.4–58. Расположение болтов крепления заднего кожуха зубчатого ремня
Отвинтите переднюю и заднюю крышки подшипников распределительного вала впускных клапанов (см. рис. 3.4–62).

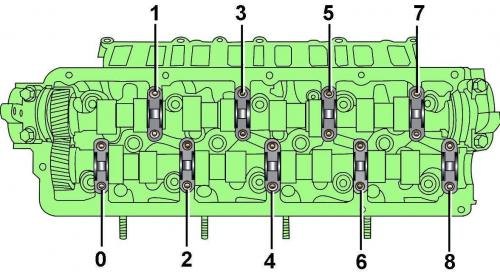

Рис. 3.4–63. Расположение гаек и болтов крепления крышек подшипников распределительных валов
Отвинтите крышки подшипников 0, 3, 4, 7 и 8 распределительных валов (рис. 3.4–63).
Постепенно крест–накрест отвинтите крышки подшипников 2 и 6 и снимите распределительный вал выпускных клапанов.
Постепенно крест–накрест отвинтите крышки подшипников 1 и 5 и снимите распределительный вал впускных клапанов.
Установка
Убедитесь, что коленчатый вал зафиксирован установочным винтом 3242.
Вывинтите из головки блока цилиндров шпильку, расположенную в торце распределительного вала.
Убедитесь, что упорные полукольца находятся на месте.
Проверьте состояние и положение коромысел и гидравлических толкателей.

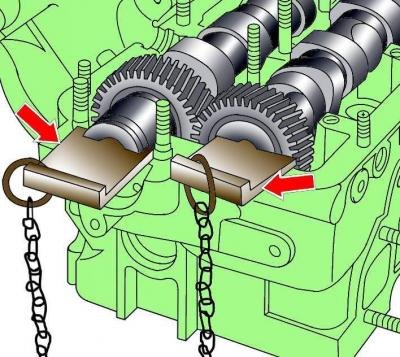

Рис. 3.4–64. Использование приспособления 3458 для правильной установки распределительных валов
Установите распределительный вал впускных клапанов на место так, чтобы в торец вала можно было установить приспособление 3458 (рис. 3.4–64).
Установите крышки подшипников 1 и 5 и закрепите их болтами.
Установите крышки подшипников 2 и 6 и закрепите их болтами.
Установите крышки подшипников 0, 3, 4, 7, 8 и закрепите их болтами.
Повторно проверьте положение коромысел и гидравлических толкателей.
Очистите привалочные поверхности на головке блока цилиндров и крайних крышках распределительного вала.

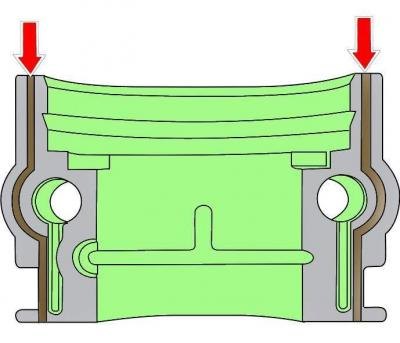

Рис. 3.4–65. Место нанесения слоя герметика на правую внутреннюю заднюю крышку
Нанесите на привалочную поверхность правой внутренней задней крышки тонкий слой герметика (рис. 3.4–65).

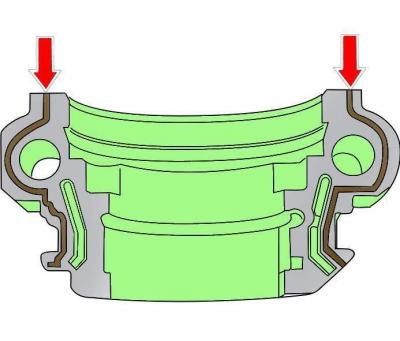

Рис. 3.4–66. Место нанесения слоя герметика на внешнюю заднюю или переднюю правую крышку.
Нанесите на сопрягаемую поверхность внешней задней или передней правой крышки тонкий слой герметика (см. рис. 3.4–66).
Установите наружные крышки.
Дальнейшая установка проводится в последовательности, обратной снятию.
Установите крышку головки блока цилиндров.
Установите зубчатый ремень.
Подождите 30 минут до пуска двигателя: гидравлические толкатели должны прийти в нормальное состояние, так как в противном случае поршни могут удариться о клапаны.
