Снятие
Снимите заднее колесо.

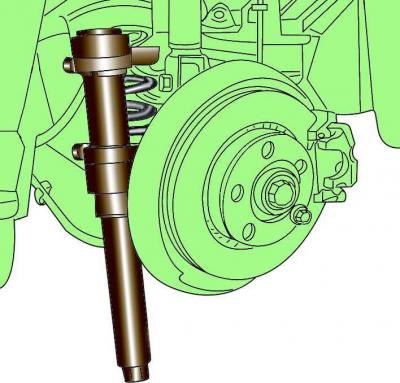

Рис. 12–18. Использование специального приспособления V.A.G 1752/1 для сжатия пружин задней подвески
Используя специальное приспособление V.A.G 1752/1 для сжатия пружин, поочередно сожмите пружины задней подвески и снимите их (рис. 12–18). При использовании специального приспособления для сжатия пружин следите, чтобы, витки пружины надежно захватывались, сжатие пружины производите с противоположных сторон.
Пружина имеет очень большое усилие сжатия, поэтому используйте только очень надежный инструмент.
Снимите защиту арки заднего колеса.

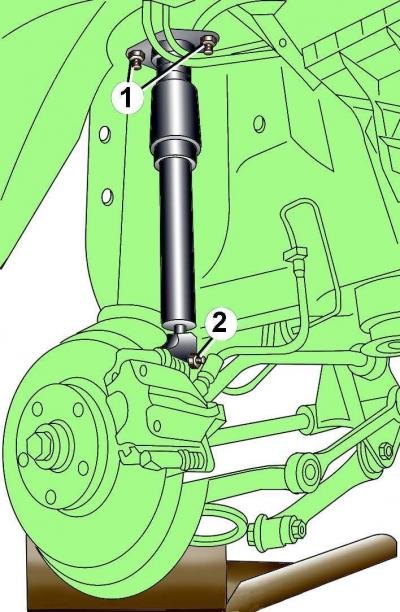

Рис. 12–19. Расположение гаек (1) и болта (2) крепления заднего амортизатора и поднятие нижнего трапецеидального рычага приспособлением V.A.G 1359/2
Домкратом с установленным на нем приспособлением V.A.G 1359/2 приподнимите нижний трапецеидальный рычаг (рис. 12–19).
Отвинтите болт 2 и гайки крепления 1 заднего амортизатора и извлеките амортизатор из–под автомобиля.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
(Источник расположен на веб-ресурсе: www.autoinstruction.ru)
Болты нижнего крепления амортизатора окончательно затягивайте после поднятия домкратом нижнего трапецеидального рычага до сжатия амортизатора на 40–50 мм.

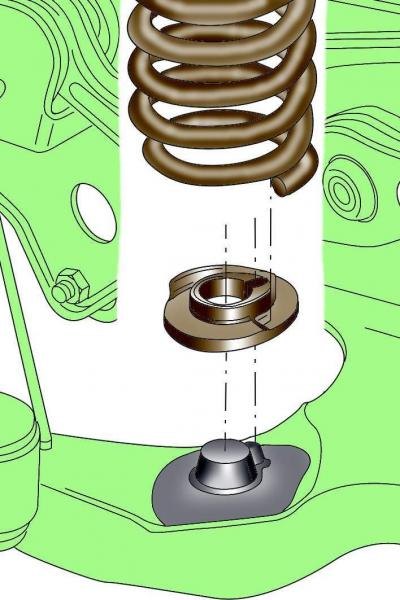

Рис. 12–20. Правильное расположение пружины относительно нижней ее опоры
Установите пружину таким образом, чтобы нижний виток пружины точно совместился с углублениями нижней опоры пружины (рис. 12–20).

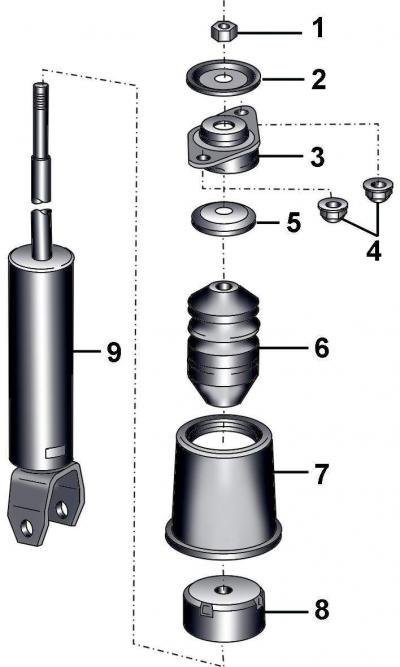

Рис. 12–21. Задний амортизатор: 1 – гайка, 30 Н·м; 2 – тарельчатая шайба; 3 – верхняя опора; 4 – гайки, 30 Н·м; 5 – шайба; 6 – буфер; 7 – защитная втулка; 8 – защитная крышка; 9 – амортизатор
Снимите приспособление для сжатия пружины.
