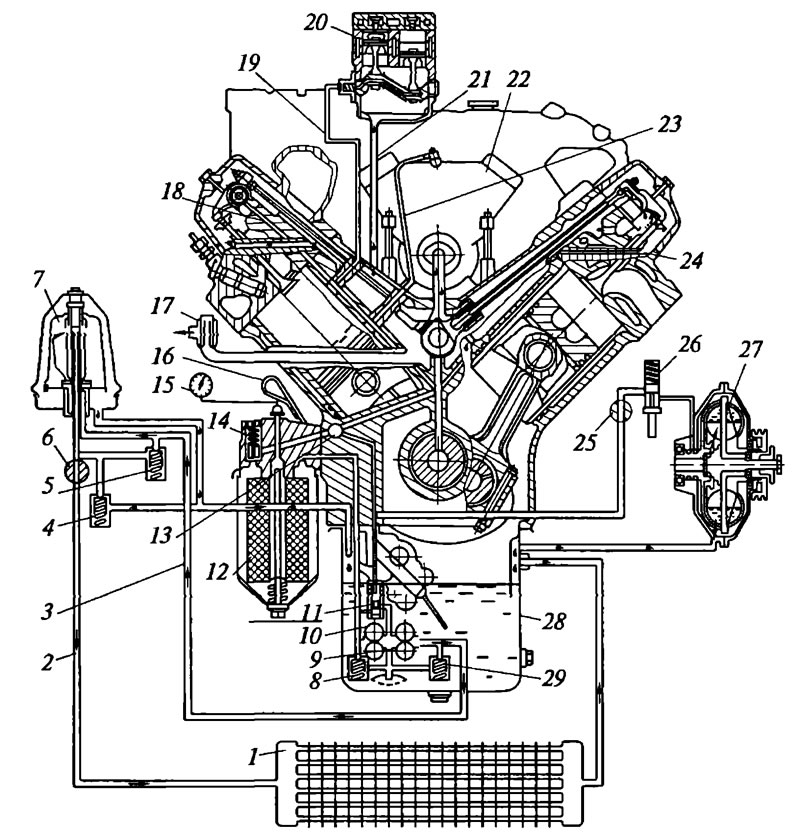

Рис. 6.3. Схема смазочной системы двигателя ЯМЗ-740 автомобиля КамАЗ-5320: 1 - масляный радиатор; 2, 3, 18, 19, 21, 23, 24 - маслопроводы; 4 - сливной клапан центрифуги; 5 - перепускной клапан центрифуги; 6 - кран включения масляного радиатора; 7 - центрифуга; 8 - предохранительный клапан нагнетательной секции; 9 - радиаторная секция масляного насоса, 10 - нагнетательная секция масляного насоса; 11 - клапан смазочной системы; 12 - полнопоточный фильтр тонкой очистки; 13 - главная масляная магистраль; 14 - перепускной клапан фильтра тонкой очистки масла; 15 - манометр, 16 - указатель уровня масла; 17 - сапун; 20 - компрессор; 22 - ТНВД; 25 - кран включения гидромуфты; 26 - термосиловой датчик; 27 - гидромуфта привода вентилятора, 28 - поддон; 29 - предохранительный клапан радиаторной секции
Масло из радиаторной секции поступает в центрифугу 7, затем через открытый кран 6 по маслопроводу 2 — в масляный радиатор 1 и отсюда по трубопроводу возвращается в картер двигателя. Если радиатор выключен, то после очистки в центрифуге масло через трубопровод возвращается в картер. Часть масла, минуя центрифугу, через клапаны перепускной 5 и сливной 4 также возвращается в картер.
Из нагнетательной секции 10 масло под давлением поступает в главную масляную магистраль 13, пройдя через последовательно включенный масляный фильтр 12 полнопоточного типа со сменным фильтрующим элементом. Оттуда масло поступает по системе сверлений к коренным и шатунным подшипникам коленчатого вала, подшипникам распределительного вала, к автомату включения гидромуфты вентилятора, к топливному насосу высокого давления и к компрессору. Из блока двигателя масло поступает в масляные каналы головок и смазывает втулки коромысел. Через каналы в коротких плечах коромысел масло подается на верхние наконечники штанг и, стекая по ним вниз, смазывает нижние наконечники штанг и направляющие втулки толкателей. Стенки цилиндров, поршни с кольцами, поршневые пальцы и другие трущиеся поверхности смазываются масляным туманом и маслом, разбрызгиваемым при работе механизмов.
