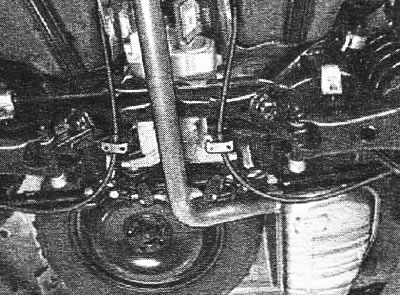

Снятие запасного колеса и задней секции системы выпуска ОГ
Снимите заднюю секцию системы выпуска ОГ и запасное колесо. Подоприте задний край каталитического преобразователя тройного действия таким образом, чтобы снять нагрузку с выпускного коллектора. Снимите карданный вал с конечной передачи. Снимите элемент центрального подшипника.
Выворачивание винтов элемента карданного вала/центрального подшипника
Привяжите вал. Используйте заднюю поперечную балку в качестве опоры. Выверните один винт и ослабьте другой. Переверните элемент.

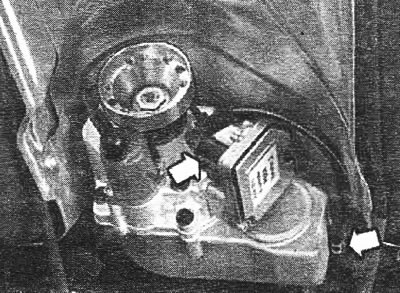

Снятие жгута проводов
Снимите разъем с (DEM). Отсоедините жгут проводов от корпуса конечной передачи и крепления в балке заднего моста. Отведите жгут проводов в сторону, чтобы избежать его повреждения при снятии конечной передачи.

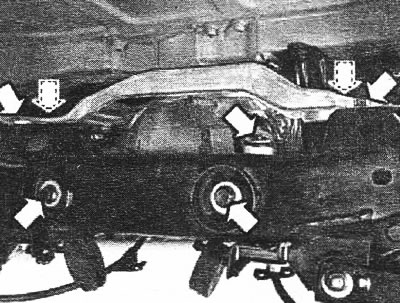

Снятие конечной передачи
Снимите: крышку балки заднего моста, винт переднего крепления корпуса конечной передачи. Ослабьте 2 задних винта балки заднего моста/корпуса конечной передачи. Оставьте винты закрученными на несколько оборотов.

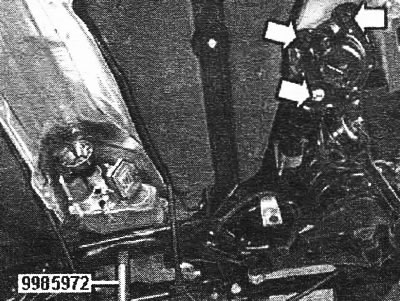

Снятие балки заднего моста
Установите передвижной домкрат 998 5972 так, чтобы он слегка касался передней части балки заднего моста. Выверните винты из переднего крепления в корпусе балки заднего моста на обеих сторонах. Осторожно опустите раму. Уберите домкрат.

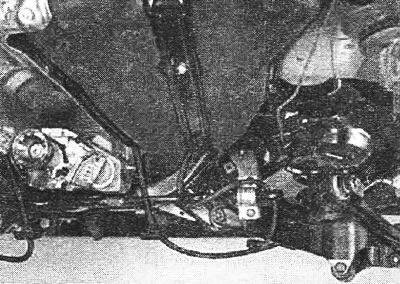

Снятие корпуса конечной передачи
Подоприте корпус конечной передачи и выверните 2 незатянутых винта. Выньте корпус конечной передачи из балки заднего моста. Расположите корпус конечной передачи на рабочем столе.
Замена корпуса конечной передачи/Установка балки заднего моста
Установите корпус конечной передачи в балке заднего моста. Прикрепите корпус конечной передачи к задним втулкам в раме с помощью винтов, не затягивая их до конца. Установите передвижной домкрат 998 5972 так, чтобы он слегка касался передней части балки заднего моста. Установите винты на переднее крепление корпуса балки заднего моста в кузове на обеих сторонах. Установите 2 винта М12 кронштейна/кузова. Затяните. Установите винт для кронштейна/балки заднего моста/кузова, 1 х М12 или 1 х М14 (2005-). Затяните. Уберите передвижной домкрат.
Установка корпуса конечной передачи
Установите: 1 передний винт М12 корпуса конечной передачи. Затяните. Установите крышку балки заднего моста с помощью 4 винтов М12. Затяните. Установите 2 задних винта М12 подрамника/корпуса конечной передачи. Затяните.
Установка жгута проводов
Подсоедините разъем к (DEM). Установите жгут проводов в крепление в балке заднего моста. Установите карданный вал на конечную передачу. Установите элемент центрального подшипника. Установите приводные валы на обеих сторонах.
Установка запасного колеса и задней секции системы выпуска ОГ
Убедитесь, что прокладка фланцевого соединения между передней и задней выхлопными трубами не повреждена. Замените, если необходимо. Установите заднюю поперечную балку. Используйте 2 винта М8. Затяните.

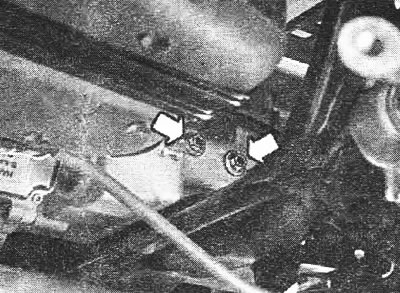

Заливка масла и проверка его уровня
Залейте в сцепление (АОС) масло и проверьте уровень. Передняя пробка для проверки уровня предназначена для сцепления. Используйте только масло с номером детали 1161641 (емкость 0,3 литра). Заполните конечную передачу маслом. Проверьте уровень масла. Задняя заглушка отверстия для проверки уровня - для конечной передачи. Может использоваться только масло номер 116 1620-8 (1-литровые емкости). Затяните обе заглушки отверстий для проверки уровня.
