Сигналы механической коробки (Volvo XC90 I)

0

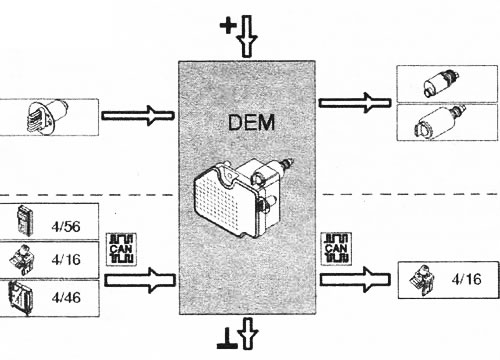

В таблице показаны входные сигналы и выходные сигналы на (DEM) и от него. На следующей иллюстрации показана эта же информация с обозначениями компонентов Volvo.

Сигналы
Входные сигналы	Выходные сигналы
Подсоединенные напрямую: Датчики давления масла и температуры	Подсоединенные напрямую (электропитание, если не указано иначе): Электрический подающий насос; Стержневой соленоид-модулированный по длительности импульса сигнал
Через связь контроллерной локальной сети: (СЕМ) (4/56), показатель состояния выключателя стояночного тормоза, положение ключа зажигания и сигнал заднего хода; Модуль управления тормозами (ВСМ) (4/16), скорость колеса от датчика вращения колеса и сигнал показателя состояния (для открывания муфты во время работы контроля устойчивости); (ЕСМ) (4/46) предоставляет данные о частоте вращения коленвала, крутящем моменте, положении педали акселератора и состоянии выключателя фонарей стоп-сигнала	Через связь контроллерной локальной сети: (ВСМ) (4/16), показатель состояния муфты
