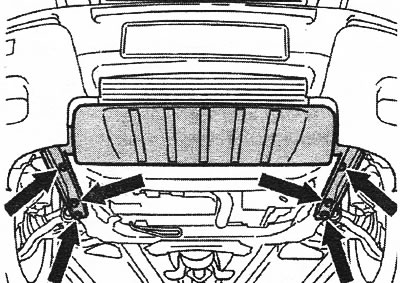

Снятие защитной пластины (сдвижная пластина)
Снимите 6 винтов.
(Текст взят с портала проекта: «www.autoinstruction.ru»)
Поднимите и сдвиньте брызговик вперед. Снимите защитную пластину. На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.
Снятие вентилятора охлаждения двигателя

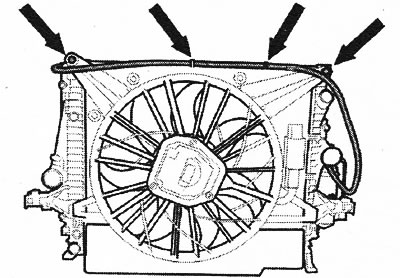

Ослабьте винты крепления так, чтобы узел радиатора опустился примерно на 20 мм. Не снимайте винты полностью.
Ослабьте разъем и ленточные хомуты. Уберите в сторону жгут проводов. Снимите винты с крепления вентилятора охлаждения двигателя. Отсоедините шланг расширительного бачка с зажима вентилятора охлаждения двигателя. Поднимите вентилятор наверх, чтобы освободить его от нижнего крепления. Снимите вентилятор вниз. При монтаже убедитесь, что шланги вентилятора охлаждения двигателя не повреждены.
Установка вентилятора охлаждения двигателя
Надавите на вентилятор вниз, не устанавливая его на нижние опоры. Нажмите на верхний край вентилятора вперед и поднимите его так, чтобы его можно было установить на нижние опоры. Убедитесь, что трос капота не зажат при монтаже вентилятора. Установите: вентилятор охлаждения двигателя, 2 винта Мб, шланг расширительного бачка в зажим кожуха вентилятора. Затяните 2 винта крепления (М8) узла радиатора.
Установка защитной пластины (сдвижная пластина)
Поднимите защитную пластину в кожухе бампера. Нажмите вперед до упора крепежных скоб в подрамник. Установите винты, МЮ. Установите кабель аккумулятора.
