Слив ОЖ
Откройте штуцер на радиаторе. Слейте ОЖ в емкость. Закройте штуцер.

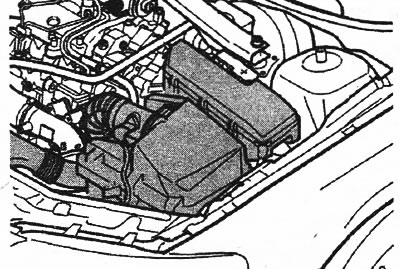

Снятие корпуса воздухоочистителя
Снимите: корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и зажим жгута проводов на корпусе воздухоочистителя, разъем с датчика массового расхода воздуха. Отсоедините шланг датчика массового расхода воздуха на трубе подачи нагнетаемого воздуха. Снимите узел корпуса воздухоочистителя.
Снятие компонентов
Снимите: крышку двигателя, потянув ее прямо вверх, разъем привода рециркуляции ОГ.
Снятие охладителя рециркуляции ОГ
Снимите: винт трубы подачи нагнетаемого воздуха с вакуумного насоса, трубу подачи нагнетаемого воздуха. Только для автомобилей с АКПП: вакуумный насос, винты во фланце около клапана рециркуляции ОГ, впускной шланг со смесителя, винт охладителя рециркуляции ОГ под насосом высокого давления, 2 винта из кронштейна на заднем крае радиатора, шланги охлаждающей жидкости двигателя с охладителя рециркуляции ОГ, узел охладителя рециркуляции ОГ с корпусом клапана, смесителем и приводом.

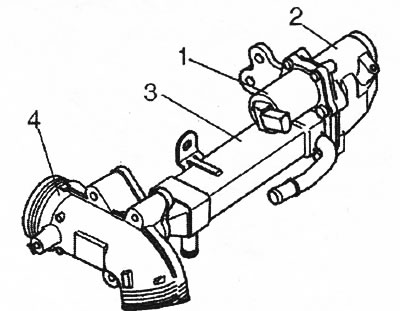

Снятие привода рециркуляции ОГ
Снимите: винты, привод (1).
Установка привода рециркуляции ОГ
Тщательно протрите поверхности прокладки. Установите привод. Затяните до 10 Нм.
Установка охладителя рециркуляции ОГ
Установите: узел охладителя рециркуляции ОГ, шланги ОЖ двигателя, 2 винта охладителя рециркуляции ОГ в кронштейн на заднем крае радиатора и под насосом высокого давления, не затягивая, винты трубы рециркуляции ОГ к клапану. Затяните до касания. Затяните винты радиатора. Затяните 2 М10 до 50 Нм и 1 М8 до 25 Нм. Установите: трубу подачи нагнетаемого воздуха, винт трубы подачи нагнетаемого воздуха с вакуумного насоса, впускные шланги на смесителе.
Установка корпуса воздухоочистителя
Установите: разъем привода рециркуляции ОГ, узел корпуса воздухоочистителя, шланг на заборник свежего воздуха турбонагнетателя, корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и жгут проводов в зажимы на корпусе воздухоочистителя, разъем на датчик массового расхода воздуха. Установите крышку двигателя. Долейте ОЖ. Прогрейте двигатель до открытия термостата. Проверьте двигатель на наличие утечек. Долейте ОЖ, если необходимо.
