- U = Напряжение постоянного тока в Вольтах (В)
- U1 = Напряжение аккумулятора (В)
- U2 = Напряжение приблизительно 0 В
- PWM = Модулированный по длительности импульса сигнал в %
- U3 = Напряжение переменного тока в Вольтах (В)
- f = Частота в Герцах (Гц)
- t = Время в секундах
Таблица сигналов

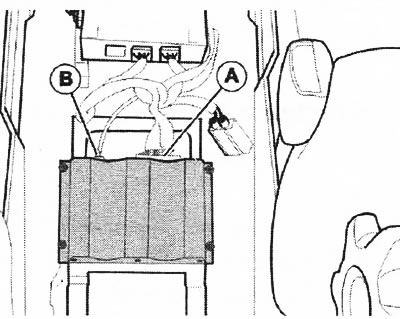

| Вывод | Тип сигнала | Включите зажигание | Другие |
| #А1 | Напряжение электропитания аккумулятора | U1 | - |
| #А2 | Правый звуковой сигнал (выход), звуковой канал 2 | - | Канал 2 сигнала наушников, звуковой сигнал низкого уровня |
| #АЗ | Левый звуковой сигнал (выход), звуковой канал 2 | - | Канал 2 сигнала наушников, звуковой сигнал низкого уровня |
| #А4 | Питание 15 | U1 | - |
| #А5 | Левый звуковой сигнал (выход), звуковой канал 1 | - | Канал 1 сигнала наушников, звуковой сигнал низкого уровня |
| #А6 | Правый звуковой сигнал (выход), звуковой канал 1 | - | Канал 1 сигнала наушников, звуковой сигнал низкого уровня |
| #А7 | - | - | - |
| #А8 | Сигнал громкоговорителя, слева (L-) | U = U2 | Задние громкоговорители, звуковой сигнал высокого уровня |
| #А9 | Сигнал громкоговорителя, слева (R-) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #А10 | Сигнал громкоговорителя,слева (R+) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #А11 | Сигнал громкоговорителя, слева (L+) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #А12 | Входящий звуковой сигнал громкоговорителя (L+) | - | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #А13 | Заземление,электропитание | U2 | - |
| #А14 | - | - | - |
| #А15 | Заземление звукового сигнала | - | - |
| #А16/А17 | - | - | - |
| #А18 | Заземление переключателя каналов | 0 В = сигнала совсем нет, 5 В = звуковой сигнал левого экрана дисплея в громкоговорителе (основной), 7,5 В = звуковой сигнал правого экрана дисплея в громкоговорителе (основной) | Звук для пассажира слева всегда исходит из левых наушников и наоборот |
| #А19/А20 | - | - | - |
| #А21 | Входящий звуковой сигнал громкоговорителя (R-) | Переменный ток при звуке в центральном громкоговорителе | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #А22 | Входящий звуковой сигнал громкоговорителя (R+) | - | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #А23 | Входящий звуковой сигнал громкоговорителя (L-) | - | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #А24 | - | - | - |
| #81 | Электропитание системы инфракрасного излучения | 5В | Приемник инфракрасного излучения, наушники |
| #В2 | Система инфракрасного излучения, звуковой сигнал Выс. (Hi) | Низкий уровень | Искажен |
| #ВЗ | Система инфракрасного излучения, звуковой сигнал Низ. (Lo) | Низкий уровень | Искажен |
| #В4 | Масса | U2 | - |
