установлена на задней стороне центральной консоли. Звуковой сигнал передается на компонентные наушники через ИК-передатчик или на задние колонки автомобиля. Система управляется с помощью инфракрасного пульта управления, который также можно использовать для управления DVD-проигрывателем и передней аудиосистемой автомобиля (если она установлена). DVD-проигрыватель не работает, если развлекательная система для пассажиров заднего сиденья не включена. Это означает, например, что нельзя извлечь из проигрывателя DVD-диск, не включив предварительно развлекательную систему для пассажиров заднего сиденья с помощью пульта дистанционного управления.
1. Экран, подголовник (16/81 А, В).; 2. DVD-проигрыватель, задний (16/82); 3. Развлекательный модуль заднего сиденья (RSE) (16/124); 4. Модуль отделения задних звуковых каналов (RAS) (16/122); 5. Держатель предохранителя (11F); 6. Инфракрасный передатчик (16/125); 7. Разъем AUX (16/123)
Сигналы
В таблицах перечислены входные и выходные сигналы блоков развлекательной системы для пассажиров заднего сиденья. Все сигналы подключаются напрямую, поскольку (RSE) не соединен с сетью CAN.
| (RSE) (16/124) | |
| Входные сигналы | Выходные сигналы |
| Прямое подключение: Команды от пульта ДУ через экраны в подголовниках-(16/81 А, В); Аудио/видеосигналы от DVD-проигрывателя (16/82); Аудио/видеосигналы от панели AUX (16/123) | Через ИК-интерфейс - прямое подключение: Пересылка команд от пульта ДУ на DVD-проигрыватель (16/82); Аудиосигнал на модуль отделения задних звуковых каналов (RAS) (16/122) |
| - | Последовательный канал: Экраны в подголовниках (16/81А, В) |
Развлекательный модуль заднего сиденья (RSE)
(RSE) выполнен в стальном корпусе с крепежными отверстиями. Он находится под центральной консолью между сиденьями водителя и пассажира. Управляющий модуль питается от разъема Ext.X-feed (СЕМ). Центральным элементом развлекательной системы для пассажиров заднего сиденья является (RSE), который распознает и исполняет команды, подаваемые пользователем через инфракрасный пульт дистанционного управления системой. Эти команды пересылаются на (RSE) через инфракрасные приемники системы, расположенные в экранах. Развлекательный модуль заднего сиденья также подает на систему токи питания и контролирует состояние системы зажигания автомобиля с помощью провода датчика, который идет от выключателя зажигания автомобиля к модулю управления. Это позволяет избежать разрядки аккумулятора, когда автомобиль не используется. (RSE) получает аудио- и видеосигналы от DVD-проигрывателя и телевизионного приемника автомобиля (если установлен). Имеются также входы AUX, через которые можно подключать дополнительный входной аудио/видеосигнал или выводить двухканальный аудиосигнал низкого уровня.
Модуль отделения задних звуковых каналов (RAS)
| Модуль отделения задних звуковых каналов (RAS) (16/122) | |
| Входные сигналы | Выходные сигналы |
| Аудиосигнал (трехуровневый) - прямое подключение: (RSE) (16/124) для управления передачей аудиосигнала на наушники/задние колонки | Прямое подключение: Задние колонки (16/5,16/6,16/57,16/58); ИК-передатчик (16/125) (сигнал на наушники) |
| Аудиосигналы - прямое подключение: (RSE) (16/124) | - |
(RAS) выполнен в корпусе из ребристого алюминия с крепежными отверстиями. (RAS) имеет две функции. Во-первых, он непрерывно излучает инфракрасный сигнал через ИК-передатчик управляющего модуля для беспроводных наушников (по умолчанию звук подается на наушники). Во-вторых, он обеспечивает выбор источника сигнала для задних колонок автомобиля.
Экран, подголовник
| Экран, подголовник (16/81 А, В) | |
| Входные сигналы | Выходные сигналы |
| Беспроводная передача (ИК): Дистанционное управление | - |
| - | Прямое подключение: Пересылка команд от пульта ДУ на (RSE) (16/124) |
| Последовательный канал: (RSE) (16/124), видеосигналы | - |
Мультимедийный подголовник состоит из 5 основных частей: экран, монтажная плата, задняя панель, обрамление, подушка подголовника. Задняя панель закреплена в углублении на задней стороне подушки подголовника. Монтажная плата закреплена на задней панели тремя винтами. Экран установлен на задней панели перед монтажной платой и подключен гибким ленточным кабелем и сетевым проводом питания. Обрамление удерживает все электронные компоненты на задней панели в подушке подголовника. Нижний край обрамления имеет окошко, через которое инфракрасный приемник на монтажной плате может принимать ИК-сигналы от пульта ДУ. ИК-приемник независимо соединен с (RSE) и включается, когда включен (RSE). 7-дюймовый экран имеет соотношение сторон 16:9. Экран расположен так, чтобы обеспечить оптимальный угол зрения. Угол обзора по горизонтали составляет 120 градусов. Встроенный ИК-приемник включается, когда подается питание на (RSE). Экран включается, когда на приемник поступает ИК-сигнал включения с пульта ДУ. На монтажной плате находятся схема формирования изображения, инфракрасный приемник и блок, управляющий всеми настройками экрана: цвет, контрастность, яркость, отношение сторон изображения. Регулировка контрастности экрана в пределах 30:1 обеспечивает высокое качество изображения и комфортный просмотр в диапазоне от яркого дневного света до полной темноты. Регулировка яркости обеспечивает нормальную видимость изображения даже при дневном свете. На монтажной плате также имеется защита от перенапряжений и схема питания задней подсветки экрана. Модуль управления содержит блоки для обработки команд настройки выходного видеосигнала, выбора входов и управления яркостью задней подсветки. Питание и заземление экранов осуществляется через (RSE).
DVD-проигрыватель
| DVD-проигрыватель, задний (16/82) | |
| Входные сигналы | Выходные сигналы |
| Прямое подключение: Пересылка ИК-команд от пульта ДУ через (RSE) (16/124) | Прямое подключение: Аудио/видеосигналы на (RSE) (16/124) |
Имеет компактное шасси и миниатюрное обрамление и хорошо подходит для установки в тесных пространствах (148 мм х 55 мм х 160 мм). Соединители DVD-проигрывателя соответствуют стандарту ISO. Защищенный от вибраций механизм проигрывателя обеспечивает бесперебойное воспроизведение изображения и звука. Проигрыватель имеет щелевой механизм загрузки диска и программную региональную защиту. В зависимости от формата DVD проигрыватель дает выходной сигнал формата NTSC или PAL. Проигрыватель полностью интегрирован с развлекательной системой для пассажиров заднего сиденья и управляется с инфракрасного пульта через развлекательный модуль заднего сиденья (RSE). Диапазон рабочих температур проигрывателя - от -20 до +70°С. Он читает диски DVD-R/+R, DVD-RW/+RW, CD-R и CD-RW, а также воспроизводит файлы MP3. Кнопки "+" и теперь можно использовать для переключения частей DVD-фильма и перехода на соседние дорожки CD. Питание и заземление DVD-проигрывателя осуществляется через (RSE).
Наушники
| ИК-наушники | |
| Входные сигналы | Выходные сигналы |
| Беспроводная передача (ИК): ИК-передатчик (16/125) | - |

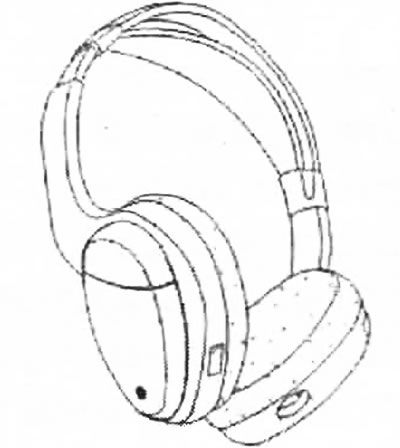

Беспроводные инфракрасные наушники можно использовать с любым из 2 экранов. На наушники по инфракрасному каналу подается стандартный стереофонический двухканальный аудиосигнал. Наушники питаются от встроенных аккумуляторов. Наушники включаются расположенной сбоку кнопкой, а громкость регулируется колесиком. Каждая пара наушников имеет селектор каналов, позволяющий выбирать источник аудиосигнала.
Внешний вход
(Источник расположен на сайте: AutoInstruction.ru)
На задней части центральной консоли имеется панель AUX с входными разъемами для внешних аудио/видеосигналов. Через этот вход можно подавать в систему стандартные аудио/видеосигналы, - например, от видеокамеры, игровой приставки (Dreamcast, Nintendo, Playstation), видеомагнитофона, портативного DVD- или CD-плеера.
