(ICM) работает как межсетевой интерфейс между контроллерной локальной сетью и сетью MOST. Он также играет роль главного модуля управления в сети MOST и проверяет другие модули управления. (ICM) состоит из следующих компонентов: дисплей/печатная плата, левая клавиатура, правая клавиатура, пульты дистанционного управления (до двух блоков). (ICM) управляет функциями, выполнение которых осуществляется в сети MOST, через свой интерфейс пользователя. Команда передается от (ICM) к другим модулям управления в сети. При помощи этих команд выполняются запрошенные функции, например проигрывание звука, переключение источника звука и изменение установочных параметров радио. (ICM) также управляет системой защиты функции MOST. (ICM) расположен в центральной консоли. Этот модуль управления вынимается из центральной консоли для замены. Блок клавиатуры и дис-плей/печатная плата могут быть заменены отдельно. Они снимаются путем отсоединения передней панели на (ICM). (ICM) поддерживает связь с другими модулями управления через контроллерную локальную сеть и сеть связи MOST. Связь MOST осуществляется через оптоволоконный канал связи. Модуль управления проверяет активирование, а также входные и выходные сигналы через встроенную диагностическую систему. Если (ICM) обнаруживает неисправность, регистрируется код неисправности. Все коды неисправности регистрируются в памяти модуля управления. Эта информация может быть считана при помощи VIDA через разъем передачи данных в автомобиле. Простой способ убедиться в том, что на (ICM) подается электропитание и он заземлен, - это убедиться в том, что подсветка кнопки на (ICM) включена, когда ключ зажигания находится в положении I или II. На (ICM) подается электропитание и он заземлен, если подсветка кнопки включается.
Сигналы
В таблице показаны входные сигналы и выходные сигналы на (ICM) и от него. Типы сигналов подразделяются на инфракрасные сигналы, связь MOST и связь контроллерной локальной сети. На приведенной ниже иллюстрации показана эта же информация с обозначениями компонентов Volvo.
| Сигналы | |
| Входные сигналы | Выходные сигналы |
| Посредством инфракрасных сигналов: Дистанционное управление | Посредством инфракрасных сигналов: - |
| Посредством связи MOST: Модуль антенны (ATM) (16/110); Модуль звуковоспроизведения (AUD) (16/105); Модуль мультимедиа (МММ) (16/108); Модуль минидисков (МР1) (16/107); Модуль компакт-дисков (МР2) (16/106); Модуль телефона (РИМ) (16/60); Модуль низкочастотного громкоговорителя (SUB) (16/79) | Посредством связи MOST: (ATM) (16/110); (AUD) (16/105); (МММ) (16/108); (МР1) (16/107); (МР2) (16/106); (РИМ) (16/60); (SUB) (16/79) |
| Через связь контроллерной локальной сети: Вспомогательный электронный модуль (АЕМ) (4/78); Модуль управления тормозами (ВСМ) (4/16); (СЕМ) (4/56); (ЕСМ) (4/46); (REM) (4/58); Модуль (SRS) (4/9); Модуль рулевого колеса (SWM) (3/130) | Через связь контроллерной локальной сети: (СЕМ) (4/56) |
(ICM) состоит из следующих заменяемых компонентов: дисплей/печатная плата, левая клавиатура, правая клавиатура, пульты дистанционного управления. Эти блоки могут быть заменены индивидуально.
Дисплей/печатная плата
Дисплей показывает информацию о включенной функции. Он также показывает информацию при выборе функций и предпочитаемых параметров информационно-развлекательной системы. Дисплей напрямую подсоединен кабелем к печатной плате. Они встроены в один и тот же блок. Имеется 2 варианта дисплея: стандартный и графический. На стандартном дисплее изображается 3 ряда текста и имеется поле с фиксированными символами. Графический дисплей состоит из поля с 128*64 пикселями. На печатной плате имеются входы для дисплея и клавиатур, а также входы и выходы для электропитания, заземления, контроллерной локальной сети и сети MOST. Процессор (ICM) находится на печатной плате. Поэтому печатная плата содержит все функции и логические схемы для (ICM). В печатной плате также хранится программное обеспечение для (ICM). При замене дисплея и/или печатной платы модуль управления необходимо перепрограммировать. Для электропитания дисплея имеется диагностика. Для печатной платы имеется диагностика.
Левая клавиатура
| Левая клавиатура | ||||
| Цель кнопки | Кнопка | |||
| Цепь кнопки 1 | >l | AM/FM | l< | компакт-диск |
| Цепь кнопки 2 | * | 7 | 4 | 1 |
| Цепь кнопки 3 | 0 | 8 | 5 | 2 |
| Цепь кнопки 4 | # | #9 | 6 | 3 |
| Кнопка электропитания | ЭЛЕКТРОПИТАНИЕ (POWER) | - | - | - |

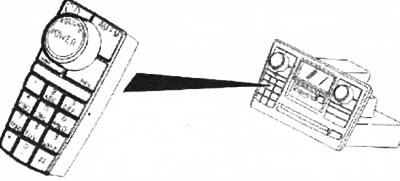

Блок левой клавиатуры находится на левой стороне (ICM). Клавиатура напрямую подсоединена кабелем к печатной плате. На блоке клавиатуры есть следующие кнопки: кнопка ВКЛ./ВЫКЛ. (ON/OFF) (ЭЛЕКТРОПИТАНИЕ), кнопки для прямого доступа к проигрывателю компакт-дисков и радио, кнопки для поиска на проигрывателе компакт-дисков и радио, кнопки с номерами для автомобильного телефона, выбора компакт-диска (только для проигрывателя на несколько компакт-дисков) и заранее запрограммированных радиостанций, ручка управления громкостью, приемник инфракрасного излучения для дистанционного управления. Кнопки соединены в цепях кнопок. Когда кнопка нажимается, цепь замыкается. (ICM) определяет, какая кнопка нажата по уровню напряжения входного сигнала от цепи. В таблице показано, какие кнопки находятся в различных цепях.
Правая клавиатура
| Правая клавиатура | ||||
| Цепь кнопки | Кнопка | |||
| Цепь кнопки 1 | ВЫХОД (EXIT) | ТЕЛЕФОН (PHONE) | ВВОД (ENTER) | МОИ КЛЮЧ (MY KEY) |
| Цепь кнопки 2 | Извлечение компакт-дисков | Вниз | Вверх | - |
| Цепь кнопки 5 | Звук | - | - | - |
Оригинал расположен на ресурсе (Autoinstruction.ru)
Блок правой клавиатуры находится на правой стороне (ICM). Клавиатура напрямую подсоединена кабелем к печатной плате. На блоке клавиатуры есть следующие кнопки: кнопка управления звуком (низкими частотами, высокими частотами и т.д.); кнопка включения/выключения (on/off) автомобильного телефона (только для автомобилей с автомобильными телефонами), кнопка выбора функции, может быть запрограммирована пользователем, кнопки для автомобильного телефона и управления меню, держатель карточки SIМ (только для автомобилей с автомобильным телефоном), кнопка открывания лотка для компакт-диска, ручка выбора источника. Кнопки соединены в цепях кнопок. Когда кнопка нажимается, цепь замыкается. (ICM) определяет, какая кнопка нажата по уровню напряжения входного сигнала от цепи. В таблице показано, какие кнопки находятся в различных цепях.
Держатель карточки SIM подсоединен через напрямую подсоединенный кабель к (РНМ). Он не подсоединен к (ICM). Для блока правой клавиатуры имеется диагностика.

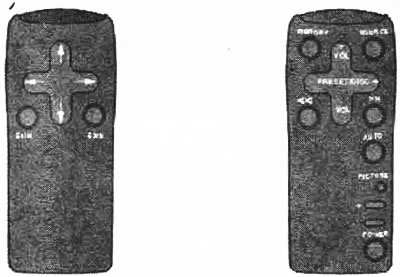

Пульты дистанционного управления
Для информационно-развлекательной системы имеется 2 разных пульта дистанционного управления. Один используется для дистанционного управления системой звуковоспроизведения, радио и телевизором. Другой используется для дистанционного управления системой навигации. Пульты дистанционного управления могут быть использованы активирования большинства функций, которыми можно управлять посредством блоков клавиатур на (ICM) и посредством кнопок на рулевом колесе. Пульты дистанционного управления передают инфракрасные сигналы на блок приемника, который находится в левой клавиатуре на (ICM). Эти сигналы затем идут по напрямую подсоединенному кабелю на печатную плату, которая управляет выбранной функцией.
