Модуль управления информационно-развлекательной системы (ICM) — характеристики сигналов (Volvo XC90 I)

0

Все приведенные ниже значения получены при измерении между выводами, указанными в колонке 1, и выводом #А10 в колонке 2 (заземление сигнала). Это применимо, если в скобках не указано иначе. Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.

• U = Напряжение постоянного тока в Вольтах (В)
• U1 = Напряжение аккумулятора (В)
• U2 = Напряжение приблизительно 0 В

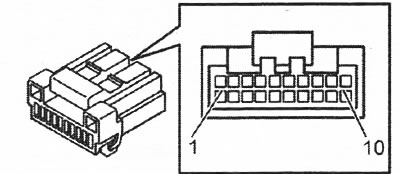

Разъем А

Разъем А
Вывод	Вывод измерительного блока	Тип сигнала	Включите зажигание	Выключите зажигание
#А1	#А1	питание 30	U = U1	U = U2
#А2	#А2	Резерв	-	-
#АЗ	#АЗ	Связь CAN L, сеть низкой скорости	Во время связи напряжение составляет 1,5-2,5 В
#А4	#А4	Связь CAN L, сеть низкой скорости	Во время связи напряжение составляет 1,5-2,5 В
#А5	#А5	Связь CAN Н, сеть низкой скорости	Во время связи напряжение составляет 2,0-3,5 В
#А6	#А6	Связь CAN Н, сеть низкой скорости	Во время связи напряжение составляет 2,0-3,5 В
SA7/A9	#А7/А9	Резерв	-	-
#А10	#А10	Заземление питания	U = U2	U = U2

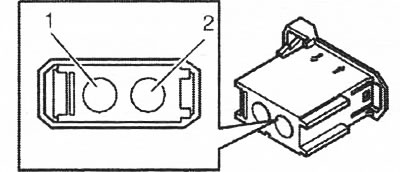

Разъем С

Разъем С
Вывод	Вывод измерительного блока	Тип сигнала	Включите зажигание	Другие
#С1	-	Входной сигнал MOST	-	Оптический входной сигнал
#С2	-	Выходной сигнал MOST	-	Оптический выходной сигнал
