В автомобилях S40/V40 установлены 4 разных типа предохранителей:
- 1) большой предохранитель с винтовым соединением (120 А);
- 2) большие предохранители с плоскими выводами;
- 3) нормальные предохранители;
- 4) миниатюрные предохранители (только в салоне).

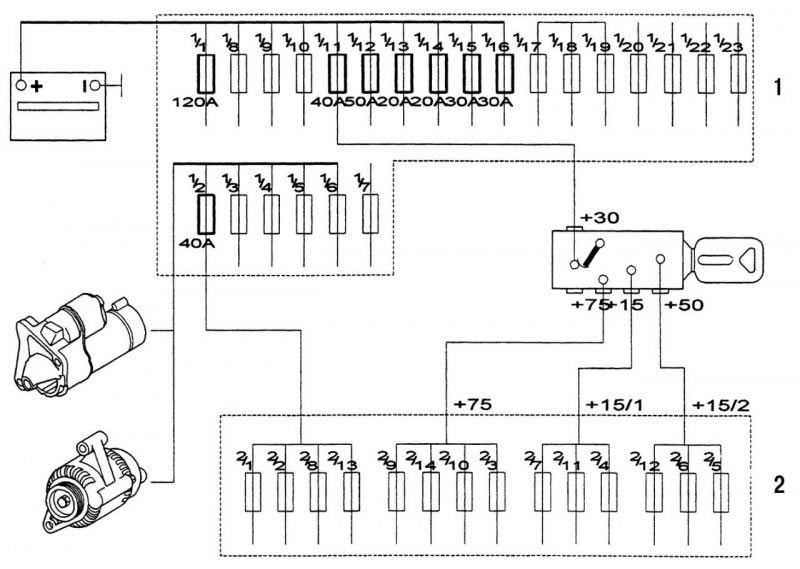

Рис. 10.2. Предохранители блоков 1 и 2: 1 - предохранители блока 1; 2 - предохранители блока 2
В блоке 1 (рис. 10.2), установленном в моторном отсеке, находятся следующие предохранители:
- 1) главный предохранитель стартера и генератора (120 А);
- 2) несколько предохранителей на более высокую силу тока для подсистем;
- 3) обычные предохранители для разных компонентов.
В блоке 2, установленном под приборной панелью рядом со стойкой, находятся:
- 1) все предохранители, расположенные после замка зажигания;
- 2) несколько предохранителей расположены прямо в цепи электропитания.
Некоторые элементы системы защищены несколькими последовательно установленными предохранителями.
Например:
Прикуриватель: Главный предохранитель (1/1), затем предохранитель (1/2) электропитания блока предохранителей/реле под приборной панелью, затем предохранитель (2/13) в блоке реле освещения салона.
