Снятие

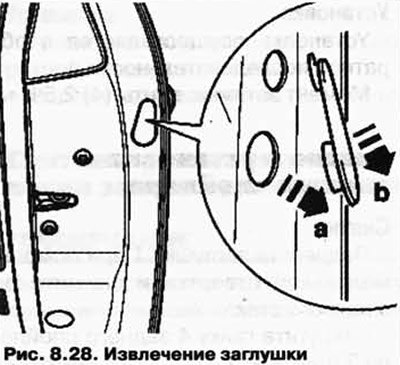

Подденьте заглушку из нижнего отверстия а, затем потяните заглушку вниз b (рис. 8.28).

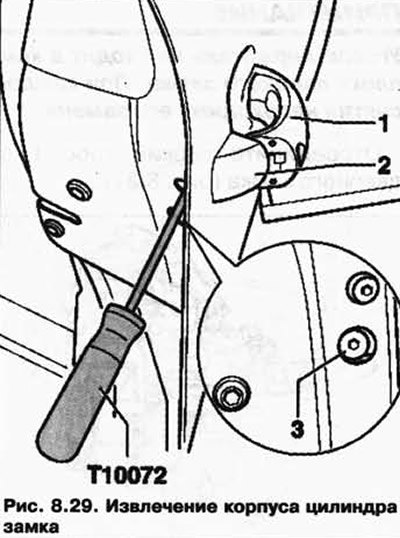

Потяните за ручку двери 1 и удерживайте ее. Выкрутите болт 3 при помощи торцового ключа Т 10072 до упора. Таким образом вы освободите корпус цилиндра замка 2 (рис. 8.29).
Если в корпусе цилиндра замка отсутствует сам цилиндр замка, вы можете вынуть корпус цилиндра замка 2 под прямым углом к двери из крепления дверной ручки.
Если в корпусе цилиндра замка находится цилиндр замка, необходимо ослабить фиксирующий винт 3 настолько, чтобы можно было вынуть этот корпус 2 под прямым углом из крепления дверной ручки.
Установка
Вставьте корпус цилиндра замка под прямым углом в крепление дверной ручки.
Первоисточник расположен на портале [autoinstruction]
Теперь закрутите торцовым ключом болт в крепление.
Отчетливый щелчок свидетельствует, что дверная ручка снова зафиксировалась в корпусе цилиндра замка.
Примечание: Во время установки корпус цилиндра замка следует прижать к наружной обшивке двери с внутренней стороны. Дверная ручка установлена на двери неплотно.
Далее установка выполняется в обратной последовательности.
В заключение необходимо проверить работу дверной ручки и замка, так как при неправильной регулировке и фиксации гибкого троса дверь может не открываться.
