Электросхема стартера (модели с МКПП)
Обозначения, применяемые на схемах электрооборудования находятся здесь →

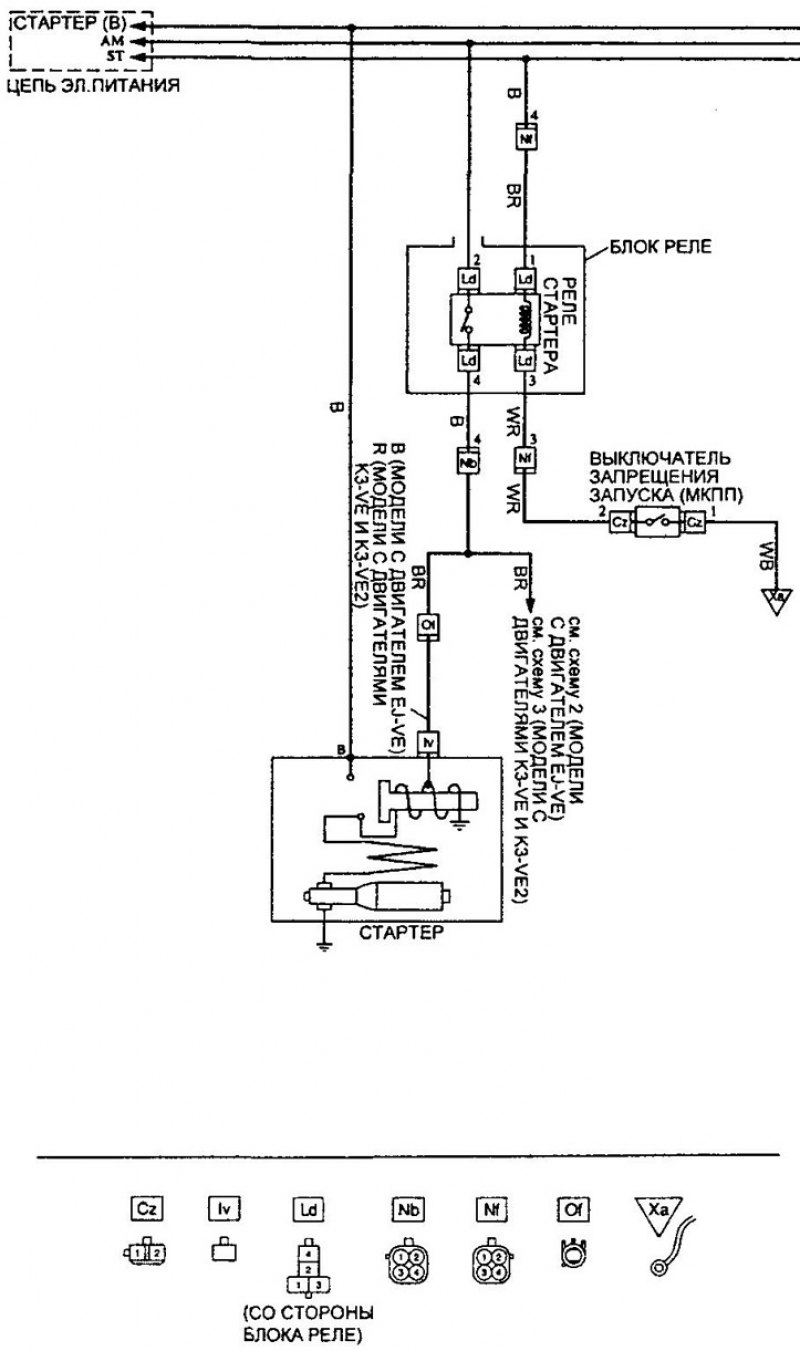

Электросхема стартера (модели с МКПП) (Toyota Duet M100)
Обозначения, применяемые на схемах электрооборудования находятся здесь →
Статья проверена экспертом: Вячеслав Веретенников
