Замена батареи передатчика
Замена производится согласно рисункам "Замена батареи передатчика (модели до 2000 г.)" и "Замена батареи передатчика (модели с 2000 г.)".

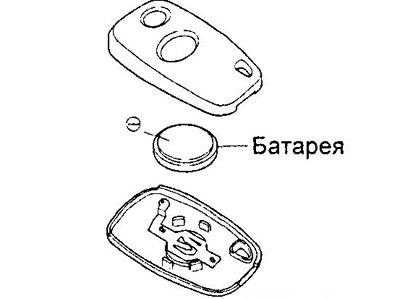

Замена батареи передатчика (модели до 2000 г.).

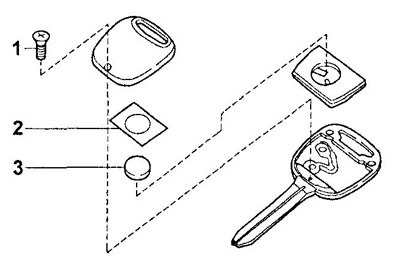

Замена батареи передатчика (модели с 2000 г.). 1 - самонарезающий винт, 2 - уплотнитель, 3 - батарея.
Регистрация передатчика
Примечание:
- При регистрации нового передатчика информация о старом передатчике стирается.
- При снятии батареи передатчика информация о нем не стирается.
Начальные условия проведения регистрации:
- ключ не вставлен в замок зажигания;
- провод отсоединен от отрицательной клеммы аккумуляторной батареи.
1. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
2. Закройте все двери.
3. В течение 15 секунд не менее пяти раз переведите замок двери водителя в положение "UNLOCK".
4. Замок зажигания должен автоматически переходить из положения "UNLOCK" в положение "LOCK" и обратно.
5. Переведите замок зажигания в положение "UNLOCK" в течение 5 секунд.
(Исходник статьи на этом веб-сайте: Autoinstruction.ru)
6. В случае регистрации одного передатчика замок зажигания должен автоматически переходить в следующие положения: "LOCK" -> "UNLOCK", что соответствует успешной регистрации.
7. В случае регистрации двух передатчиков для регистрации второго передатчика выполните действия, описанные в пп "3" - "5".
Проверка работы передатчика
Примечание: во время проверки ключ не вставлен в замок зажигания.
1. Убедитесь, что стекла опускаются при удержании кнопки ("UNLOCK") передатчика более 1,5 секунд. Убедитесь, что стекла останавливаются при отпускании кнопки.
2. Убедитесь, что стекла поднимаются при удержании кнопки ("LOCK") передатчика более 1,5 секунд. Убедитесь, что стекла останавливаются при отпускании кнопки.
Проверка ресивера
Проверка осуществляется при подсоединении выводов разъема ресивера к массе согласно таблице "Проверка ресивера".

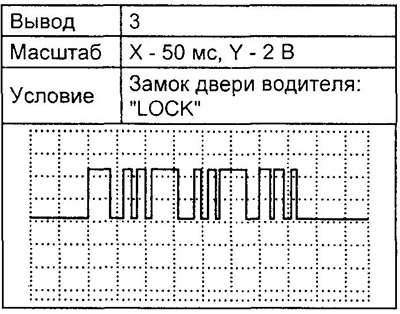

Осциллограмма 1.

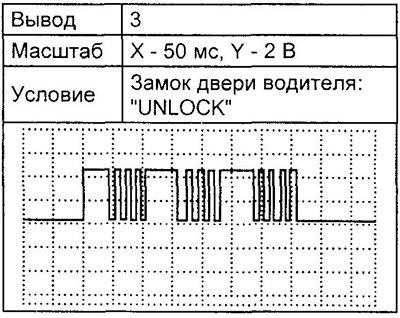

Осциллограмма 2.
