Снятие

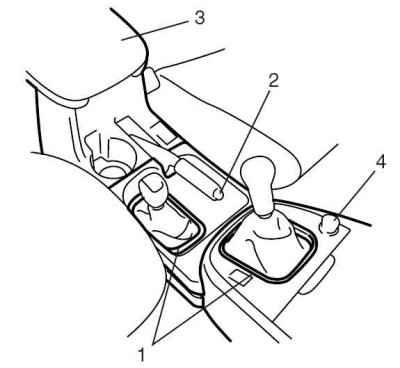

1. Снимите крышки (1) с коробок центральной консоли.
2. Снимите верхнюю крышку коробки задней центральной консоли (2).
3. Снимите 6 гаек, затем снимите заднюю центральную коробку консоли (3) и переднюю центральную коробку консоли (4).

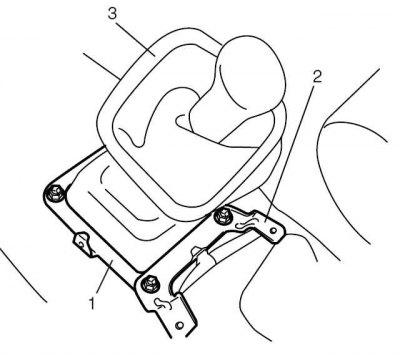

4. Снимите кронштейн консольной коробки (2) и крышку кожуха (1).
5. Поднимите кожух №3 (3) и кожух №2 (5).

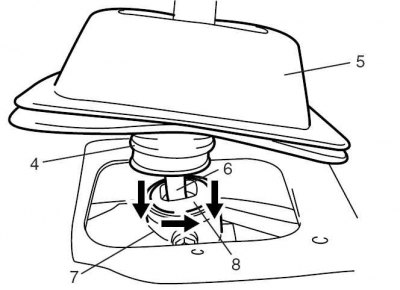

6. Снимите зажим кожуха и поднимите кожух №.1 (4) с корпуса рычага переключения передач (7).
7. Нажав пальцами вниз на крышку корпуса переключения шестерен (8), поверните ее против часовой стрелки и выньте рычаг переключения (6).
Проверка и установка
1. Проверьте нижнюю часть рычага переключения и установочный слой рычага на чрезмерный износ, а кожух – на повреждения. При необходимости, замените или исправьте.

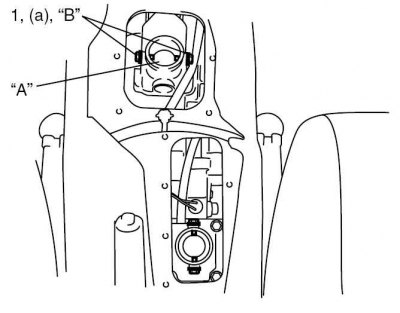

2. Если установочные болты рычага (1) заменены или затянуты заново, затяните их до указанного ниже значения момента затяжки.
3. При замене установочных болтов рычага (1) потребуется цемент для замазки резьбы. "B": цемент 99000-32110. Момент затяжки: установочный болт рычага (a) — 17 Н·м (1.7 кг-м, 12.5 фунтов-фут).
4. Нанесите смазку на вращающиеся части и гнездо, затем установите рычаг переключения. "A": смазка 99000-25010.

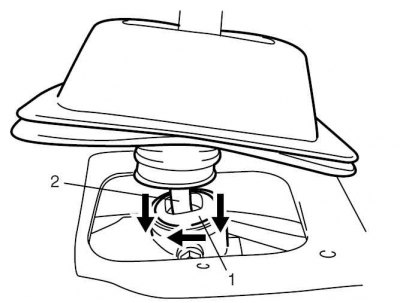

5. Установите рычаг переключения (2) в корпус рычага переключения.
6. Нажав рукой вниз крышку корпуса переключения шестерен (1), поверните крышку корпуса переключения шестерен (1) по часовой стрелке.

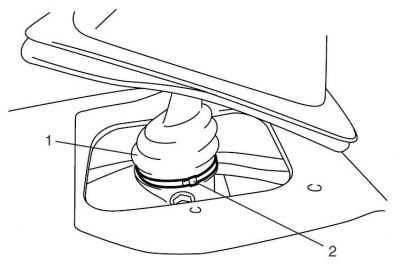

7. Установите кожух №1 (1) изнутри отсека и надежно закрепите новым зажимом (2).
Текст взят с портала проекта (Autoinstruction.ru)

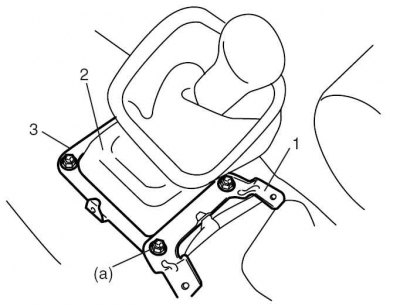

8. Установите кожух №2 (2) с крышкой кожуха (3) кронштейном консольной коробки (1). Момент затяжки: болт крышки кожуха рычага (a) — 15 Н·м (1.5 кг-м, 11.0 фунтов-фут).
9. Установите консольную коробку.

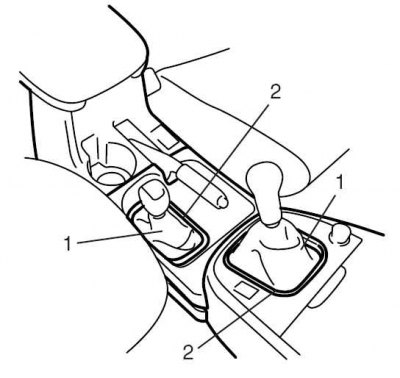

10. Установив кожух №3 (1) в крышки (2), установите крышки (2) на центральные консольные коробки.
