Внимание! Воздержитесь от работы, пока центральная выхлопная труба горячая.
Снятие и установка
Примечание. При замене выключателя будьте осторожны, чтобы пыль не попала в коробку передач через отверстие выключателя.
1. Поднимите автомобиль.
2. Снимите сцепку(и) проводов выключателя.

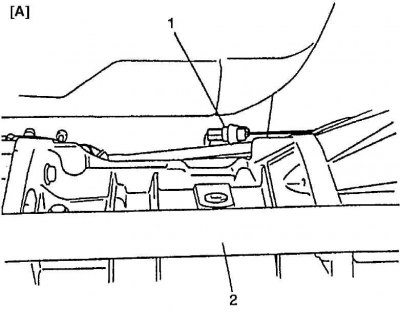

Тип 1 и тип 2
1 - сцепка выключателя подсветки
2 - передний карданный вал

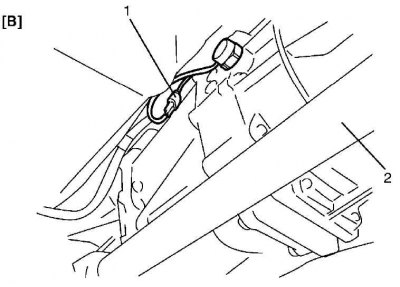

Тип 3
1 - сцепка выключателя подсветки
2 - передний карданный вал
3. Замените выключатель подсветки (1), соедините и закрепите, как был в исходном положении.
Момент затяжки:
- (a): 20 Н·м (2.0 кг-м, 14.5 фунтов-фут) (Тип 1)
- (a): 45 Н·м (4.5 кг-м, 32.5 фунта-фут) (Тип 2 и тип 3)
4. После замены выключателя подсветки проверьте исправность работы выключателя, повернув ключ зажигания в положение «ВКЛ.» (ON), а передачу переключив в положение заднего хода. После проверки работы выключателя, выключите его.
Тип 1
2 - центральная выхлопная труба
Тип 2

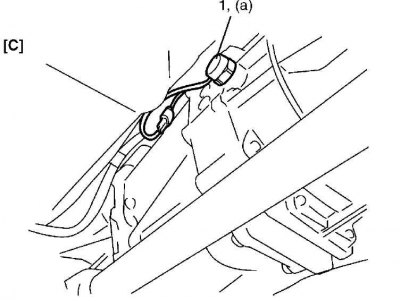

Тип 3
Проверка
1. Откройте защелку и отсоедините сцепку выключателя подсветки.
2. Работу выключателя подсветки (1) можно проверить.
3. Цепь должна замыкаться на его терминалах только тогда, когда рычаг переключения находится в положении заднего хода.
4. По завершении проверки присоедините сцепку и провода зажима так, как они были соединены изначально.
Примечание. При замене выключателя будьте осторожны, чтобы пыль не попала в коробку передач через отверстие выключателя.
