Общее описание
Предупреждение! Обслуживание компонентов системы подушки безопасности или проводки осуществляется только авторизованным дилером SUZUKI. Несоблюдение мер предосторожности может привести к непреднамеренному срабатыванию системы или привести систему в нерабочее состояние. Оба эти состояния могут привести к тяжелой травме.
Предупреждение! Описанные в данном Разделе манипуляции должны выполняться в указанной последовательности, чтобы временно отключить систему подушки безопасности и при этом не активировать систему диагностических кодов неисправностей. Несоблюдение этих манипуляций может привести к срабатыванию системы подушки безопасности, травме или дополнительному ремонту системы подушки безопасности.
Внимание! При снятии элементов крепежа, всегда устанавливайте их на то же самое место, с которого они были сняты. Если элемент крепежа требует замены, используйте для замены только крепления с соответствующим номером. Если же элементов крепежа с соответствующим номером нет в наличии, можно использовать элементы такого же размера и прочности (или прочнее). Не подлежащие повторному использованию элементы крепежа и элементы крепежа с компонентом блокирования резьбы будут названы. При установке некоторых элементов крепежа необходимо соблюдать соответствующие значения момента затяжки. Несоблюдение вышеперечисленных манипуляций может привести к повреждению частей или системы.
В дополнение к стандартным рулевым функциям эта рулевая колонка двухтрубного типа имеет еще три важные характеристики:
- Она поглощает энергию и сжимается в случае лобового столкновения.
- Выключатель зажигания и замок удобно расположены на колонке.
- Расположенный на колонке замок позволяет блокировать зажигание и работу рулевого колеса, что защищает автомобиль от угона.
Чтобы обеспечить энергопоглощающую функцию рулевой колонки важно использовать только указанные болты, которые следует затягивать до обозначенного в спецификации момента затяжки. Когда колонка снимается с автомобиля, с ней следует обращаться с особой осторожностью. Использование иного, чем рекомендован в данной инструкции, съемника рулевого колеса, или резкий удар по концу рулевого вала, падение колонки или давление на нее могут отломить пластиковые штырьки, которые регулируют положение и длину колонки.
Модуль (надува) подушки безопасности водителя является одним из дополнительных компонентов средств пассивной безопасности (подушки безопасности) и устанавливается в центре рулевого колеса. При определенных лобовых столкновениях система подушки безопасности дополняет систему средств пассивной безопасности в виде ремней безопасности. С модулем (надува) подушки безопасности водителя следует обращаться осторожно, чтобы не спровоцировать случайного срабатывания подушки. При проведении сервисного обслуживания следует соблюдать все ПРЕДУПРЕЖДЕНИЯ данного раздела.
[Статья перепечатана отсюда: AutoInstruction.ru]
Не кабриолет

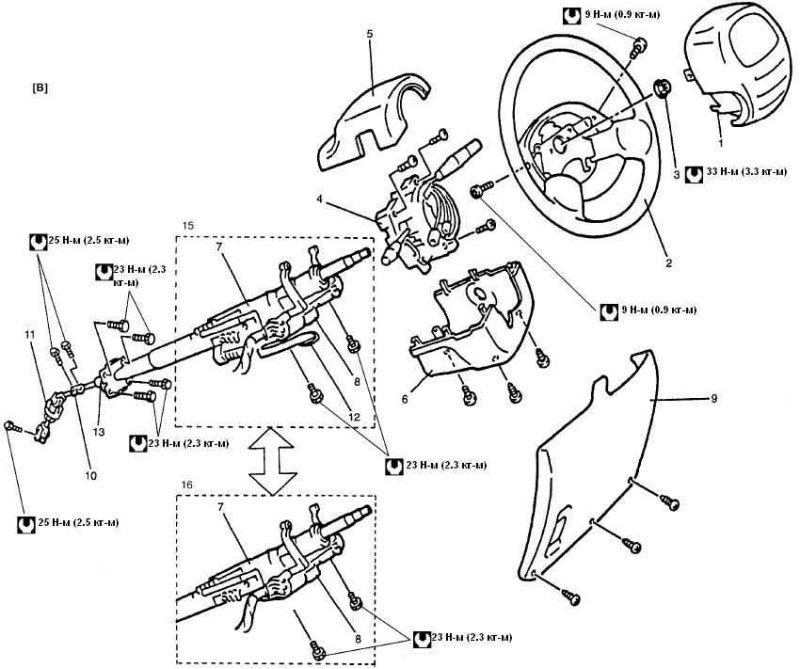

1 - модуль (надув) подушки безопасности водителя; 2 - рулевое колесо; 3 - гайка рулевого колеса; 4 - контактная катушка и подрулевые переключатели; 5 - верхняя крышка рулевой колонки; 6 - нижняя крышка рулевой колонки; 7 - рулевая колонка; 8 - рулевой замок; 9 - крышка отверстия рулевой колонки; 10 - муфта рулевого вала; 11 - нижний рулевой вал; 12 - рычаг регулируемой разблокировки рулевой колонки (если есть); 13 - нижний сальник рулевой колонки; 14 - верхний рулевой вал; 15 - с рычагом регулируемой разблокировки рулевой колонки; 16 - без рычага регулируемой разблокировки рулевой колонки
Кабриолет
1 - модуль (надув) подушки безопасности водителя; 2 - рулевое колесо; 3 - гайка рулевого колеса; 4 - контактная катушка и подрулевые переключатели; 5 - верхняя крышка рулевой колонки; 6 - нижняя крышка рулевой колонки; 7 - рулевая колонка; 8 - рулевой замок; 9 - крышка отверстия рулевой колонки; 10 - муфта рулевого вала; 11 - нижний рулевой вал; 12 - рычаг регулируемой разблокировки рулевой колонки (если есть); 13 - нижний сальник рулевой колонки; 14 - верхний рулевой вал; 15 - с рычагом регулируемой разблокировки рулевой колонки; 16 - без рычага регулируемой разблокировки рулевой колонки
